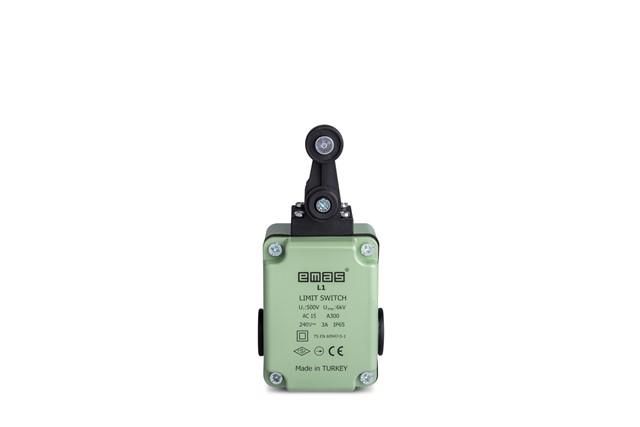

Выключатель концевой быстрого переключения угловой 2-х направленный с пластмас. консолью и роликом Ф20мм (1НО+1НЗ) EMAS L1K13MEP121

Выключатель концевой угловой 2-х направленный с пластмассовой консолью и роликом Ф20мм (1НО+1НЗ) от бренда EMAS (арт. L1K13MEP121) предназначен для точного фиксирования положений механизмов в автоматизированных системах. Его компактная угловая форма и механическая надёжность делают его подходящим решением для установки на станках, конвейерах и других устройствах с ограниченным пространством.

Назначение и область применения

Этот выключатель используется для контроля оконечных положений движущихся частей оборудования. Он срабатывает при контакте с объектом через ролик, передавая сигнал в управляющую систему. Подходит для применений, где требуется высокая точность и долговечность - например, в ленточных конвейерах, шлюзовых затворах, лифтовых механизмах, автоматических линиях сборки.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ) - два полюса, быстрое переключение
• Рабочее напряжение: 220 В переменного тока (AC)
• Максимальный рабочий ток: 3 А AC
• Класс защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Рабочая температура: от –5 C до +40 C
• Предельная частота срабатываний: до 6000 операций в час
• Механический ресурс: 10 млн циклов
• Электрический ресурс: 100 тыс. циклов при нагрузке 3 А / 220 В AC
• Сопротивление изоляции: ≥100 МОм (при 500 В постоянного тока)
• Электрическая прочность диэлектрика: 2500 В AC в течение 1 мин
• Тип ролика: пластмассовый, диаметром 20 мм
• Консоль: пластмассовая, угловая, двухнаправленная
• Область применения согласно IEC: AC-11 (для слаботочных и сигнализационных цепей)

Совместимость и монтаж

Установка осуществляется на поверхность с помощью крепёжных отверстий в корпусе. Угловая форма позволяет удобно располагать устройство в труднодоступных зонах, особенно там, где нужен контакт сбоку или сверху. Консоль с роликом обеспечивает мягкое срабатывание даже при малом усилии. Диаметр ролика 20 мм совместим со стандартными упорами и рычагами. Для подключения используйте клеммы с зажимом под провода до 1,5 мм2. Настоятельно рекомендуется проверить соответствие посадочного места габаритам корпуса перед монтажом.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях промышленной среды. Защита IP65 гарантирует работу в запылённых и влажных помещениях. Выдерживание испытательного напряжения 2500 В AC подтверждает надёжную изоляцию между токоведущими элементами и корпусом. Применение в цепях класса AC-11 исключает использование в силовых цепях выше 3 А.

Преимущества

• Двухнаправленная работа - один выключатель реагирует на перемещение в двух плоскостях
• Пластмассовые детали снижают риск повреждения поверхностей при контакте
• Высокий механический ресурс (10 млн циклов) - минимальное обслуживание
• Герметичный корпус IP65 - устойчив к внешним воздействиям
• Быстрое переключение контактов - предотвращает “дребезг” и ложные срабатывания

Ограничения применения

• Не для работы при температуре ниже –5 C или выше +40 C - возможна потеря герметичности и хрупкость материала
• Нельзя использовать в цепях с током более 3 А - риск оплавления контактов
• Пластмассовый ролик не рассчитан на ударные нагрузки или жесткие металлические поверхности - возможна деформация
• Частота срабатывания не должна превышать 6000 операций/час - превышение сокращает срок службы контактов
• Не предназначена для взрывоопасных зон - отсутствует сертификат Ex

Примеры использования

• Фиксация крайнего положения стола ЧПУ станка при возврате в начальную точку
• Определение наличия изделия на конвейере - срабатывание при прохождении упора
• Контроль закрытия люка или крышки технологического аппарата
• Автоматическое отключение насоса при достижении максимального уровня жидкости в ёмкости

Практические советы

• Перед установкой проверьте угол срабатывания - консоль должна свободно двигаться без трения
• Избегайте прямого попадания струй воды на корпус - хотя IP65 защищает от брызг, длительный поток может нарушить герметичность
• Подбирайте материал упора так, чтобы он мягко задевал ролик; металл с острыми краями может повредить пластиковую часть
• При использовании в вибрационных системах дополнительно закрепите кабель, чтобы избежать перегиба выводов
• Для диагностики состояния контактов используйте тестер - регулярная проверка целостности НО и НЗ цепей продлевает жизнь системы
