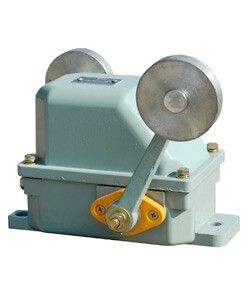

Выключатель концевой КУ-706 У1 с 2-мя рычагами 10А IP44 2 эл. цепи Электротехник ET506394

Выключатель концевой КУ-706 У1 от Электротехник - устройство для автоматического отключения механизмов при достижении предельного положения. Он используется в системах управления крановыми приводами и другими оборудованием с линейным перемещением. Модель оснащена двумя рычагами с роликами и двумя независимыми контактными цепями, рассчитана на работу в жестких условиях - до -45 C и при защищенности IP44.

Назначение и область применения

Выключатель концевой КУ-706 У1 предназначен для контроля границ движения механических компонентов. Его используют там, где необходимо точно фиксировать крайние положения: конечная точка перемещения тележки крана, ограничение хода стола станка, завершение работы конвейера. Благодаря наличию двух независимых электрических цепей, он может одновременно отключать основную нагрузку и сигнализировать о достигнутом пределе - например, запуская аварийную световую индикацию.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка для каждой из двух цепей;
• Напряжение: до 380 В - работает как на переменном, так и на постоянном токе;
• Степень защиты: IP44 - защита от предметов более 1 мм и брызг воды со всех сторон;
• Тип элемента управления: два рычага с роликами - обеспечивают плавное и надежное срабатывание даже при малом усилии;
• Переключение: мгновенное - контакт замыкается или размыкается сразу при достижении порогового положения, без задержки;
• Материал корпуса: металл - прочный, устойчивый к механическим воздействиям и коррозии;
• Подключение: кабельный ввод PG - позволяет использовать гибкий силовой или управляющий кабель стандартного диаметра;
• Рабочая температура: от -45 C до +40 C - подходит для холодных ангаров и открытых площадок;
• Габариты: 205×185×170 мм - крупногабаритная модель, требует места для установки;
• Самовозврат: нет - после срабатывания рычаг остается в отклонённом положении, требуется ручной возврат;
• Количество НЗ контактов: 2 - два нормально замкнутых контакта, каждый в своей цепи;
• Количество переключающих контактов: 0 - не имеет контактов типа «перекидной», только замыкающие.

Совместимость и монтаж

Выключатель концевой КУ-706 У1 монтируется на винты через отверстия в корпусе. Для правильной установки важно обеспечить совпадение направления движения механизма с осью рычагов - иначе ролики будут проскальзывать или повреждаться. Подключение выполняется через кабельный ввод PG, который адаптирован под стандартные провода сечением до 2,5 мм2. Поскольку самовозврат отсутствует, после каждого срабатывания оператор должен вернуть рычаги в исходное положение вручную - это особенно важно при частых циклах работы.

Безопасность и стандарты

Выключатель концевой КУ-706 У1 реализует функции безопасности: при достижении предела движения он немедленно размыкает цепь, прекращая движение механизма. Это соответствует требованиям к аварийному отключению в промышленных системах. Применение металлического корпуса и степени защиты IP44 делает его подходящим для условий с повышенной запылённостью и возможными брызгами жидкости - например, на литейных участках или в зонах мойки оборудования.

Преимущества

• Две независимые цепи позволяют выполнять сложные алгоритмы управления - например, отключение двигателя и одновременная активация сигнализации;
• Ролики на рычагах снижают трение и износ, увеличивают срок службы при частых срабатываниях;
• Металлический корпус обеспечивает долговечность даже при ударных нагрузках;
• Широкий диапазон рабочих температур - возможность применения в неотапливаемых помещениях и на улице;
• Известная серия КУ-706 проверена временем в крановых системах - высокая отказоустойчивость.

Ограничения применения

• Не подходит для автоматических систем с высокой частотой срабатывания - отсутствие самовозврата требует ручного вмешательства после каждого цикла;
• Габариты 205×185×170 мм затрудняют установку в ограниченных пространствах;
• IP44 недостаточно для длительного воздействия струй воды или погружения - не применять в условиях постоянного мытья или сырости;
• Не предназначен для управления мощными нагрузками выше 10 А - для больших двигателей нужен дополнительный контактор;
• Нет переключающих контактов - нельзя использовать как перекидной переключатель между двумя состояниями.

Примеры использования

• Ограничение хода мостового крана в продольном направлении - рычаг с роликом срабатывает при касании упора;
• Контроль конца движения платформы на конвейере - выключатель КУ-706 У1 отключает двигатель и включает сигнал «конец пути»;
• Защита подъёмного механизма от перегрузки по высоте - один контакт отключает двигатель, второй активирует оповещение;
• Автоматизация штабелёра - фиксирует нижнее и верхнее положение захвата.

Практические советы

• Выбирая место установки, учтите, что рычаги должны свободно качаться - не допускайте заклинивания или перекоса;
• Проверьте соответствие диаметра кабеля размеру ввода PG - используйте кабель с внешним диаметром 7–12 мм;
• При использовании в холодных условиях регулярно проверяйте состояние подвижных деталей - лёд и грязь могут препятствовать работе;
• Если система требует автоматического возврата - используйте пружинный или механический возвратный механизм вне самого выключателя;
• Для обслуживания отключите питание - хотя контакты рассчитаны на 10 А, они находятся в цепях управления, и случайное замыкание опасно.
