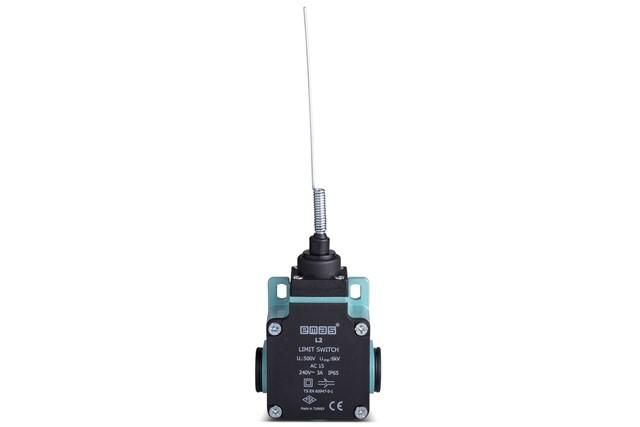

Выключатель концевой L2K13SOM101 EMAS

Выключатель концевой EMAS L2K13SOM101 - механический устройство для фиксации положения движущихся частей оборудования, например, на станках, транспортерах или дверях. Надежный и компактный, он обеспечивает точную коммутацию цепей при достижении предельного положения.

Назначение и область применения

Выключатель концевой EMAS L2K13SOM101 используется для автоматического отключения или переключения электрической цепи при достижении механизмом крайнего положения. Применяется там, где требуется контроль перемещения: на ленточных конвейерах, лифтах, дверях шлюзов, режущих станках и других устройствах с линейным или поворотным движением.

Технические характеристики

• Тип: механический концевой выключатель с роликовым рычагом
• Контакты: нормально замкнутый (NC) и нормально разомкнутый (NO) - возможна комбинация
• Максимальный ток: до 5 А при напряжении 250 В переменного тока
• Степень защиты: IP67 - полностью защищен от пыли и временного погружения в воду
• Рабочий температурный диапазон: от -25C до +80C
• Механическая долговечность: более 1 млн циклов срабатывания
• Материал корпуса: термостойкий пластик, устойчивый к УФ-излучению и химическим воздействиям
• Крепление: через два монтажных отверстия под болты M4

Совместимость и монтаж

Выключатель концевой EMAS L2K13SOM101 совместим со стандартными кабелями сечением до 2,5 мм2. Для установки используйте болты M4, соответствующие посадочному размеру. Монтаж выполняется на жестко закрепленной поверхности, чтобы избежать вибраций, влияющих на точность срабатывания. Кабели подводятся через герметичный вход, который уже заполнен уплотнителем - дополнительная герметизация не требуется.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-5-1 для аппаратов управления. Сертифицирован для работы в условиях повышенной влажности и пыльной среды благодаря классу защиты IP67. Соответствует директивам RoHS по ограничению опасных веществ.

Преимущества

• Высокая надежность срабатывания даже при наличии вибраций
• Роликовый рычаг снижает трение и продлевает срок службы при частых срабатываниях
• Защита IP67 позволяет использовать в агрессивных средах - на производствах с мойкой, в сырых помещениях
• Компактный размер удобен для установки в ограниченном пространстве
• Четкая фиксация контактов исключает самопроизвольное отключение

Ограничения применения

• Не предназначен для работы с высокими импульсными нагрузками - не подходит для управляемых двигателей без дополнительной защиты
• Не рекомендован для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие воды
• Избыточная скорость движения механизма (>1 м/с) может вызвать преждевременный износ ролика
• Не следует применять в зонах с сильными ударными нагрузками - требуются внешние амортизаторы

Примеры использования

• Закрытие двери станка - выключатель срабатывает при полном закрывании, отключая питание
• Конвейерная лента - определяет достижение крайней точки для остановки или изменения направления
• Подъемник платформы - контролирует верхнее и нижнее положение
• Автоматическая дверь гаража - сигнализирует о полном открытии/закрытии

Практические советы

• Перед установкой проверьте, что рычаг свободно двигается и не задевает другие элементы
• При использовании в условиях сильной вибрации закрепите выключатель на демпфирующей подложке
• Для длительной эксплуатации регулярно осматривайте контактную группу - при окислении контактов очищайте спиртовым раствором
• Выбирайте место монтажа так, чтобы усилие на рычаг было перпендикулярным - это минимизирует боковые нагрузки
• EMAS L2K13SOM101 не требует настройки после установки - достаточно правильно расположить его относительно движущегося элемента
