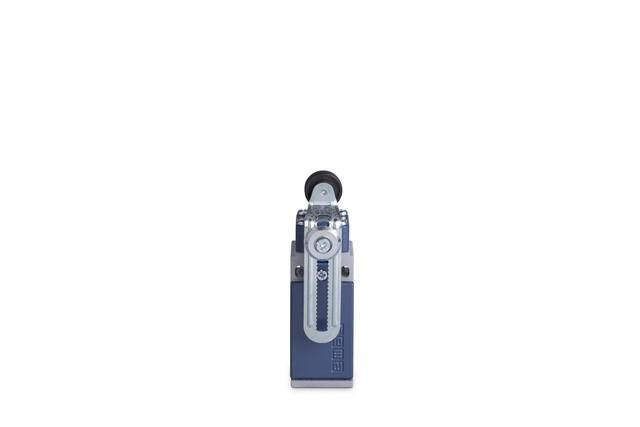

Выключатель концевой L51K13MEP124 EMAS

Выключатель концевой EMAS L51K13MEP124 - механический устройство для фиксации положения движущихся частей оборудования, например, дверей, платформ или рычагов. Применяется там, где требуется надёжная сигнализация достижения предельного положения.

Назначение и область применения

Выключатель концевой EMAS L51K13MEP124 используется для автоматического отключения или изменения режима работы механизма при достижении им крайнего положения. Подходит для установки на станках, транспортерах, лифтах, шлюзах и других устройствах с линейным или поворотным перемещением. Работает в паре с контактной цепью управления - замыкает или размыкает сигнал при срабатывании.

Технические характеристики

• Тип: механический концевой выключатель с роликовым рычагом
• Конструкция: однополюсный, нормально разомкнутый (NO) контакт
• Максимальный ток: до 5 А (AC/DC)
• Рабочий ход рычага: около 3–5 мм (зависит от усилия)
• Степень защиты: IP67 - устойчив к пыли и временному погружению в воду
• Материал корпуса: термостойкая пластмасса
• Клеммы: винтовые, для проводов до 2,5 мм2
• Условия эксплуатации: температура от -25C до +70C

Совместимость и монтаж

Выключатель концевой EMAS L51K13MEP124 монтируется на жесткую поверхность с помощью двух крепёжных отверстий под болты M4. Установка требует точного совпадения оси движения объекта с направлением действия рычага - иначе возможны некорректное срабатывание или преждевременный износ. Кабели подключаются к винтовым зажимам внутри корпуса - перед подключением отключите питание. Для долговечности рекомендуется использовать кабель с гибкой жилой и защитной оболочкой.

Безопасность и стандарты

Выключатель концевой EMAS L51K13MEP124 соответствует требованиям безопасности EN 60947-5-1 для коммутирующих устройств в промышленном оборудовании. Сертифицирован для использования в условиях повышенной запылённости и влажности. Не предназначен для взрывоопасных сред.

Преимущества

• Надёжное срабатывание даже при малых усилиях благодаря роликовому рычагу
• Защита IP67 обеспечивает работу в сложных условиях - на открытых площадках, в цехах с мойкой
• Простая замена контактов и ремонт без полной замены устройства
• Устойчивость к вибрациям за счёт жёсткой конструкции корпуса

Ограничения применения

• Не применяется в системах с высокими частотами переключений - более 120 раз в минуту
• Не рассчитан на постоянную нагрузку выше 5 А - превышение вызывает перегрев и выход из строя
• Не подходит для установки в зонах с воздействием агрессивных химических веществ (кислоты, растворители)
• Рычаг не предназначен для регулярного воздействия силы свыше 10 Н - возможна деформация

Примеры использования

• Закрытие двери станка - выключатель срабатывает при полном закрытии, отправляя сигнал на панель управления
• Ограничение хода подъёмника - прекращает движение при достижении верхней точки
• Фиксация положения ленты на конвейере - останавливает привод при смещении ленты за пределы допустимого
• Автоматическое отключение насоса при опустошении ёмкости через поплавковый механизм

Практические советы

• Перед установкой проверьте свободный ход рычага - он должен двигаться без заеданий
• Используйте кабель с бронированной оболочкой в местах с риском механического повреждения
• При монтаже на вибрирующем оборудовании закрепите выключатель концевой EMAS L51K13MEP124 на отдельной жёсткой планке, чтобы исключить передачу вибраций
• Регулярно проверяйте состояние контактов - особенно в условиях высокой влажности или пыли
• Если нужен нормально замкнутый (NC) контакт - выбирайте другую модификацию; данная модель имеет только NO
