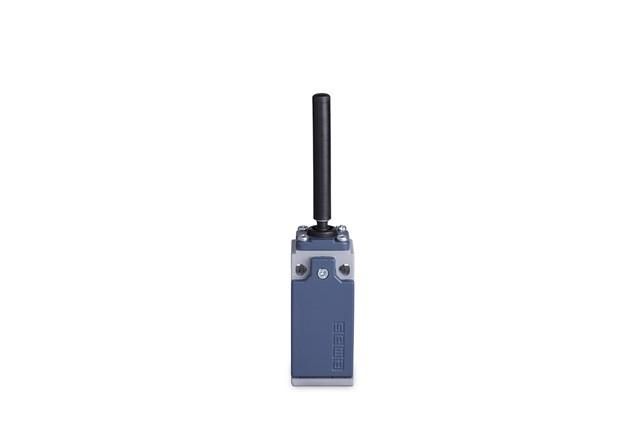

Выключатель концевой L51K13ROP101 EMAS

Выключатель концевой EMAS L51K13ROP101 - механический устройство для фиксации положения движущихся частей оборудования, например, на станках, транспортерах или дверях. Он надежно сигнализирует о достижении предельного положения, обеспечивая безопасную и точную работу автоматизированных систем.

Назначение и область применения

Выключатель концевой EMAS L51K13ROP101 используется для контроля перемещений в механизмах, где важно зафиксировать крайние положения. Например, он срабатывает, когда деталь достигает конца пути - тогда сигнал отправляется в управляющую систему, чтобы остановить двигатель или изменить направление движения. Применяется в промышленном оборудовании: конвейерах, лифтах, шлюзах, станках с ЧПУ, автоматических дверях.

Технические характеристики

• Тип: механический концевой выключатель
• Конструкция: с роликовым рычагом
• Контакты: нормально замкнутый (NC) и нормально разомкнутый (NO)
• Максимальный ток: до 5 А (переменный/постоянный)
• Степень защиты: IP67 - полностью герметичен против пыли и временного погружения в воду
• Рабочий температурный диапазон: от -25C до +80C
• Материал корпуса: термостойкая пластмасса
• Механический ресурс: более 1 млн циклов срабатывания

Совместимость и монтаж

Выключатель концевой EMAS L51K13ROP101 монтируется на раму или опорную поверхность с помощью двух крепежных отверстий. Учитывайте посадочный диаметр - он соответствует стандартным кронштейнам для аналогичных устройств. Кабель подключения выводится из нижней части корпуса; рекомендуется использовать экранированный провод при работе в условиях сильных ЭМИ. Подключение осуществляется к контактной группе: NO для запуска действия, NC для аварийной остановки.

Безопасность и стандарты

Выключатель концевой EMAS L51K13ROP101 соответствует требованиям IEC 60947-5-1 для коммутирующих устройств в промышленной автоматизации. Сертифицирован для работы в средах с повышенной влажностью и пылью благодаря классу защиты IP67.

Преимущества

• Роликовый рычаг снижает трение и износ при контакте с движущимися элементами
• Герметичная конструкция позволяет применять в агрессивных условиях: цехах с брызгами масла, влажными зонами, на открытых площадках
• Долгий срок службы благодаря высокому механическому ресурсу
• Четкая и воспроизводимая сработка даже при малых усилиях

Ограничения применения

• Не предназначен для частого срабатывания при ударных нагрузках выше 1 Нм - возможна деформация рычага
• Не следует использовать в средах со взрывоопасными газами - отсутствует взрывозащита Ex
• Не рассчитан на постоянное погружение в жидкости - IP67 допускает лишь временное воздействие воды

Примеры использования

• На конвейере: останавливает ленту при достижении конечной точки
• На двери шкафа: отключает питание при открывании для безопасности персонала
• На станке: фиксирует положение стола перед началом операции
• В лифтовой системе: сигнализирует о достижении этажа

Практические советы

• Перед установкой проверьте ход рычага - он должен свободно поворачиваться без заклинивания
• Избегайте установки там, где на рычаг попадают острые металлические кромки - это вызывает быстрый износ
• При использовании в вибрационных средах используйте контргайки для фиксации крепления
• Для длительной эксплуатации регулярно осматривайте состояние контактов и чистите рычаг от грязи
• EMAS L51K13ROP101 совместим с большинством контроллеров PLC - проверьте соответствие уровня сигнала (DC/AC) вашей системе
