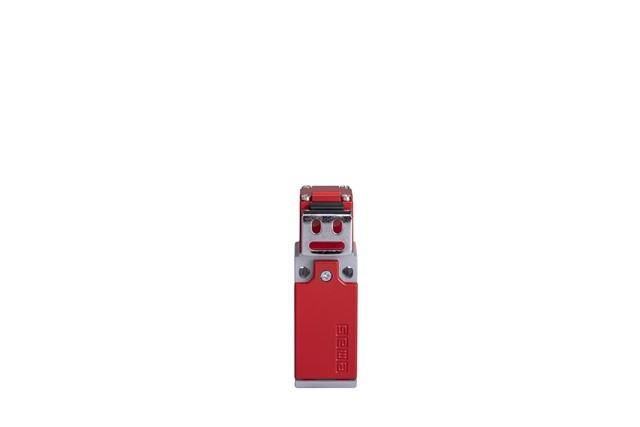

Выключатель концевой L51K23LUM321 EMAS

Выключатель концевой EMAS L51K23LUM321 - механический устройство для фиксации положения движущихся частей оборудования, например, дверей, платформ или рычагов. Применяется в системах автоматизации, где требуется надёжная сигнализация достижения предельного положения.

Назначение и область применения

Выключатель концевой EMAS L51K23LUM321 используется для передачи сигнала при достижении объектом крайнего положения - например, когда дверь полностью закрыта или стол станка достигает границы хода. Подходит для установки на промышленном оборудовании: конвейерах, лифтах, шлюзах, станках с ЧПУ, упаковочных линиях. Работает в условиях постоянной механической нагрузки и вибраций.

Технические характеристики

• Тип: механический концевой выключатель
• Конструкция: с роликовым рычагом
• Количество контактов: 1 нормально замкнутый (NC) + 1 нормально разомкнутый (NO)
• Максимальный ток: до 5 А (переменный/постоянный)
• Степень защиты: IP67 - полная герметичность от пыли и временного погружения в воду
• Рабочий температурный диапазон: от -25C до +80C
• Материал корпуса: термостойкая пластмасса
• Материал контактной группы: серебросодержащие сплавы

Совместимость и монтаж

Выключатель концевой EMAS L51K23LUM321 монтируется на поверхность с помощью двух крепёжных отверстий под болты M4. Установка требует точного совпадения оси действия рычага с направлением движения контролируемого элемента. Кабельный вход - резьбовой М16x1,5, позволяет использовать гофрошланги или кабели с внешним диаметром 6–9 мм. Для подключения используются клеммы внутри корпуса - доступны после снятия крышки.

Безопасность и стандарты

Выключатель концевой EMAS L51K23LUM321 соответствует требованиям IEC 60947-5-1 для коммутирующих аппаратов управления. Соответствие гарантирует безопасную работу в цепях управления низкого напряжения. Наличие степени защиты IP67 обеспечивает отказоустойчивость в запылённых и влажных средах.

Преимущества

• Роликовый рычаг снижает трение и износ при многократных срабатываниях
• Герметичный корпус защищает внутренние компоненты от загрязнений и влаги
• Два типа контактов (NO+NC) позволяют гибко настраивать логику управления
• Изготовление из термостойких материалов повышает долговечность в экстремальных условиях

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах - отсутствует взрывозащита
• Не рассчитан на высокие импульсные токи выше 5 А - возможен свариваемый контакт
• Рычаг не поддерживает боковые нагрузки - при перекосе возможен выход из строя механизма
• Не рекомендован для частых срабатываний более 1200 раз в час - срок службы снижается

Примеры использования

• Фиксация положения двери в камере сушки - сигнал «дверь закрыта» запускает цикл нагрева
• Определение конца хода стола фрезерного станка - останавливает подачу при достижении предела
• Контроль уровня заполнения контейнера на конвейере - при касании поплавком выключатель отправляет команду на прекращение подачи материала

Практические советы

• Перед установкой проверьте свободный ход рычага - он должен двигаться без заеданий
• Учитывайте посадочный диаметр кабеля - используйте только кабели с наружным диаметром 6–9 мм
• При монтаже на вибрирующем оборудовании примените антивибрационные прокладки
• Не затягивайте крепления слишком сильно - это может деформировать корпус и нарушить герметичность
• Регулярно проверяйте состояние контактов при повышенной нагрузке - окисление может вызвать ложные срабатывания
