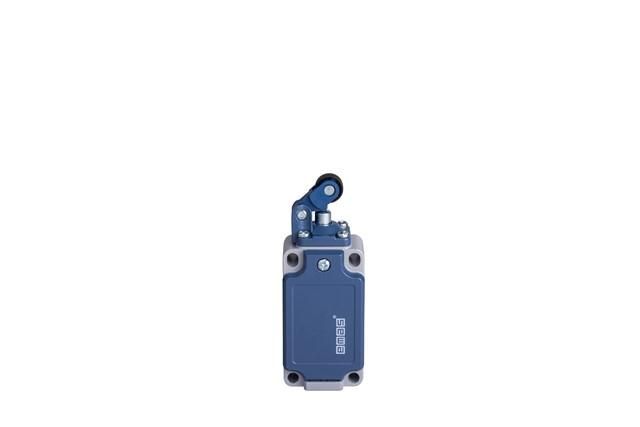

Выключатель концевой L52K13MIP311 EMAS

Выключатель концевой EMAS L52K13MIP311 - механический устройство для фиксации положения движущихся частей оборудования, например, дверей, платформ или рычагов. Применяется там, где требуется надёжная сигнализация достижения предельного положения.

Назначение и область применения

Выключатель концевой EMAS L52K13MIP311 используется для автоматического отключения или изменения режима работы механизма при достижении им крайнего положения. Подходит для установки на станках, транспортерах, лифтах, шлюзах и других устройствах с линейным или поворотным перемещением. Работает в паре с контактной цепью управления - замыкает или размыкает сигнал при срабатывании.

Технические характеристики

• Тип: механический концевой выключатель
• Маркировка: EMAS L52K13MIP311
• Конструкция: с роликовым рычагом
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду)
• Рабочий температурный диапазон: от -25C до +80C
• Максимальный коммутируемый ток: 5 А при 250 В переменного тока
• Материал корпуса: термостойкая пластмасса
• Материал контактов: серебросодержащий сплав

Совместимость и монтаж

Выключатель концевой EMAS L52K13MIP311 устанавливается на жесткую поверхность с помощью двух крепёжных отверстий под болты M4. Кабельный вход выполнен под гильзу Ø9–12 мм - допускается прямая прокладка кабеля без дополнительных муфт. Установка должна обеспечивать точное совпадение направления движения детали с осью ролика. Недопустимо применение с силами удара выше 0,5 Нм - это может повредить механизм переключения.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-5-1 для аппаратов управления. Соответствие нормам безопасности подтверждено испытаниями на ударную прочность, вибрацию и долговременную нагрузку. Сертифицирован для использования в промышленных условиях согласно ГОСТ Р МЭК 60947-5-1.

Преимущества

• Высокая надёжность за счёт металлического ролика и герметичного корпуса
• Устойчивость к запылённости и влаге благодаря классу защиты IP67
• Долгий срок службы контактов благодаря серебряному покрытию
• Простота замены - не требует регулировки после установки

Ограничения применения

• Не предназначен для частых срабатываний более 120 раз в минуту - возможен износ контактов
• Запрещена установка в средах со взрывоопасными газами или парами
• Не рекомендуется использовать в системах с высокими частотами вибраций свыше 10 Гц без демпферов
• Не работает с напряжениями выше 250 В переменного тока или 125 В постоянного тока

Примеры использования

• Фиксация максимального положения стола фрезерного станка
• Сигнализация закрытия двери шкафа ЧПУ
• Остановка конвейера при достижении грузом конечной точки
• Автоматическое отключение подъёмника при достижении верхней/нижней границы хода

Практические советы

• Перед монтажом проверьте свободный ход рычага - он должен двигаться без заеданий
• Используйте кабели с усиленной изоляцией при прокладке в зонах с механическими рисками
• При установке на вибрирующих поверхностях применяйте резиновые прокладки между корпусом и основанием
• Обязательно контролируйте угол воздействия: оптимальный - перпендикулярный к оси ролика
• Для обслуживания достаточно периодически протирать ролик от грязи - внутренние контакты не требуют смазки
