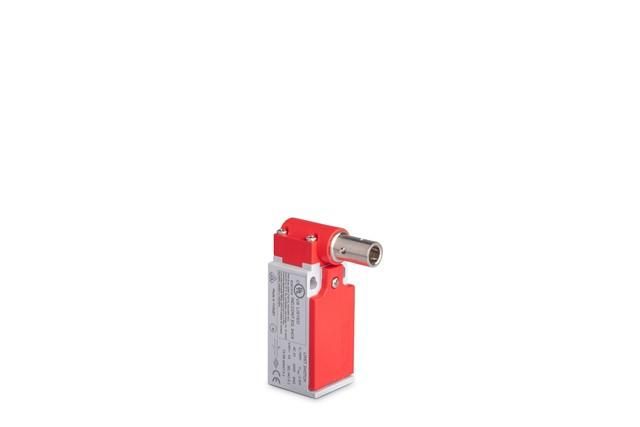

Выключатель концевой L5K13BEM621 EMAS

Выключатель концевой EMAS L5K13BEM621 - механический устройство для фиксации положения движущихся частей оборудования, например, дверей, платформ или рычагов. Применяется там, где требуется надёжная сигнализация достижения предельного положения.

Назначение и область применения

Выключатель концевой EMAS L5K13BEM621 используется для автоматического отключения или изменения режима работы механизма при достижении им крайнего положения. Подходит для установки на станках, транспортерах, лифтах, шлюзах и других устройствах с линейным или поворотным перемещением. Работает в условиях постоянной механической нагрузки и вибраций.

Технические характеристики

• Тип: механический концевой выключатель с роликовым рычагом
• Контакты: нормально замкнутый (NC) и нормально разомкнутый (NO) - переключаемые
• Максимальный ток: до 5 А при переменном токе (AC)
• Рабочее напряжение: до 440 В AC
• Степень защиты: IP67 - полная герметичность от пыли и временного погружения в воду
• Материал корпуса: термостойкая пластмасса
• Ролик: стальной, с уплотнённым подшипником
• Усилие срабатывания: около 1–2 Н
• Рабочий температурный диапазон: от –25 C до +80 C

Совместимость и монтаж

Выключатель концевой EMAS L5K13BEM621 монтируется на поверхность с помощью двух крепёжных отверстий под болт M4. Установка требует точного совпадения оси движения детали с направлением действия ролика. Кабельный вход - резьбовой М16x1,5, позволяет использовать гофрошланги или кабели с внешним диаметром до 9 мм. Для подключения используются клеммы внутри корпуса - доступны после снятия крышки.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-5-1 для коммутирующих аппаратов управления. Соответствие гарантирует безопасную работу в промышленных системах контроля и безопасности. Сертифицирован для использования в электрооборудовании класса II.

Преимущества

• Высокая долговечность за счёт металлического ролика и износостойких контактов
• Защита IP67 обеспечивает работоспособность в запылённых, влажных и агрессивных средах
• Переключаемые контакты позволяют легко адаптировать схему под нужды системы
• Низкое усилие срабатывания снижает риск повреждения механизмов при контакте

Ограничения применения

• Не предназначен для частых циклов более 1200 в час - возможен быстрый износ контактов
• Не рекомендован для установки в зонах с воздействием открытого пламени или химически активных паров
• Ролик не рассчитан на ударные нагрузки свыше 10 Н - применяйте амортизаторы при высокой скорости движения
• Не следует использовать в качестве основного средства отключения питания - только для сигналов управления

Примеры использования

• Фиксация максимального положения стола фрезерного станка
• Сигнализация закрытия двери шкафа ЧПУ
• Определение конца хода подъёмника в автопогрузчике
• Контроль положения затвора в системе воздушной заслонки

Практические советы

• При монтаже проверьте, чтобы ролик свободно вращался - не допускайте бокового трения
• Используйте кабель с усиленной изоляцией и заземление экрана при работе рядом с частотными преобразователями
• Для длительной службы регулярно проверяйте состояние контактов и чистоту ролика - особенно в пыльных помещениях
• Замена выключателя концевого EMAS L5K13BEM621 не требует перепрошивки контроллера - он совместим со старыми схемами на базе аналогичных моделей
