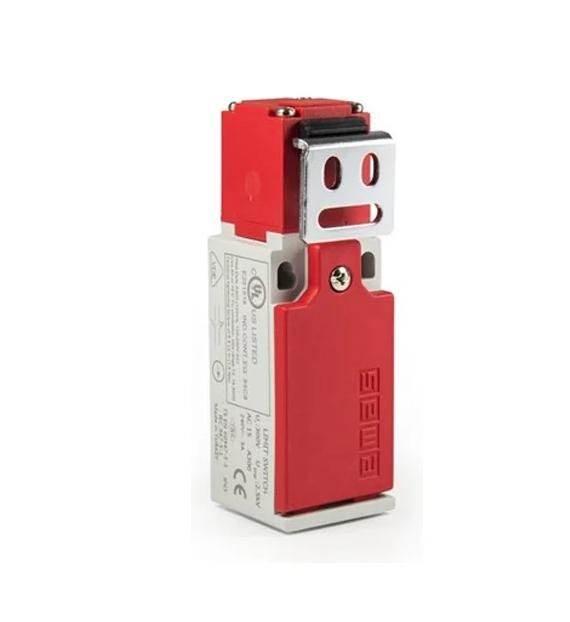

Выключатель концевой L5K25LUM321 EMAS

Выключатель концевой EMAS с артикулом l5k25lum321 предназначен для автоматического размыкания или замыкания цепей управления при достижении механизмом заданной точки положения. Применяется в системах автоматизации на оборудовании с механическими движениями - станках, конвейерах, шлюзах и других устройствах, где требуется надёжная фиксация границ хода.

Назначение и область применения

Выключатель концевой EMAS l5k25lum321 используется для контроля положения движущихся элементов оборудования. Когда упор или рычаг механизма активирует кнопку выключателя, он переключает контактную группу - тем самым сигнализируя системе управления о достигнутой позиции. Подходит для работы в условиях средней нагрузки: ленточных конвейерах, дверях лифтов, регулируемых заслонках, автоматических линиях сборки.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 3 А переменного тока
• Номинальное напряжение изоляции: 2500 В переменного тока (выдерживает 1 минуту)
• Изоляционное сопротивление: ≥10 МОм при 500 В постоянного тока
• Диэлектрическая прочность: между корпусом и контактами - 2000 В; между разомкнутыми контактами - 1500 В
• Механический ресурс: минимум 1 000 000 операций
• Электрический ресурс: минимум 1 000 000 операций
• Частота операций: до 1800–3000 раз в час
• Температурный диапазон: от –5 C до +40 C
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Сечение кабеля: 1,5–2,5 мм2
• Тип ввода: PG13,5 - три входа для кабелей
• Категория нагрузки: AC15 - управление катушками контакторов и реле
• Стандарт соответствия: IEC 947 / TS EN 60947-5-1 / VDE 0660

Совместимость и монтаж

Выключатель концевой EMAS l5k25lum321 имеет стандартизованные габариты и крепёжные , что обеспечивает совместимость с большинством типовых монтажных платформ и кронштейнов. Установка осуществляется через два болта или врезными креплениями в зависимости от конструкции оборудования. Кабель подсоединяется через один из трёх вводов PG13,5 - можно использовать все три для запаса или многожильного провода. Блок контактов съёмный - позволяет менять его без демонтажа всего устройства, снижая время обслуживания.

Безопасность и стандарты

Выключатель соответствует европейским нормам безопасности IEC 60947-5-1 и немецкому стандарту VDE 0660. Наличие двойной изоляции исключает риск поражения током даже при повреждении внешнего корпуса. Высокий уровень изоляции (2500 В) гарантирует безопасную работу в сетях с возможными скачками напряжения. Защита IP65 делает устройство пригодным для использования в помещениях с повышенной влажностью, пылью или периодическими мойками.

Преимущества

• Увеличенный срок службы благодаря высокому механическому и электрическому ресурсу - до миллиона циклов
• Съёмный контактный модуль - удобен при ремонте и замене без полной разборки
• Три ввода кабеля позволяют организовать подключение нескольких проводов или сделать резервный маршрут
• Герметичный пластиковый корпус с классом IP65 сохраняет работоспособность в сложных условиях
• Подтверждённая совместимость с нагрузками типа AC15 - идеально для управления реле и контакторами

Ограничения применения

• Не температурам ниже –5 C и выше +40 C - требует термостабилизированной среды
• Максимальный рабочий ток ограничен 3 А - нельзя применять для прямого управления мощными двигателями или нагревателями
• Не рекомендован для взрывоопасных зон - отсутствует сертификат ATEX
• Не предназначен для частых ударных нагрузок - лучше использовать в местах с предварительно установленными упорами, а не там, где возможны случайные столкновения

Примеры использования

• Фиксация крайних положений стола ЧПУ станка
• Закрытие двери шлюза после прохода изделия
• Остановка конвейера при достижении продуктом конечной точки
• Активация световой сигнализации при открытии люка обслуживания
• Переключение режима работы насосной системы при уровне жидкости

Практические советы

• Выбирая место установки, учтите, чтобы упор действовал точно на ось действия кнопки - смещение вызывает преждевременный износ
• При подключении используйте кабель с сечением 1,5–2,5 мм2 - меньшие жилы могут перегреваться, большие плохо войдут в ввод PG13,5
• Проверьте герметичность вводов после монтажа - особенно важна при мытье оборудования
• При необходимости замены контактов - отключите питание, открутите крышку и просто выньте старый блок, вставьте новый
• Не применяйте этот выключатель вместо аварийного стоп-кнопки - он не рассчитан на экстренные ситуации и не имеет специальной блокировки
