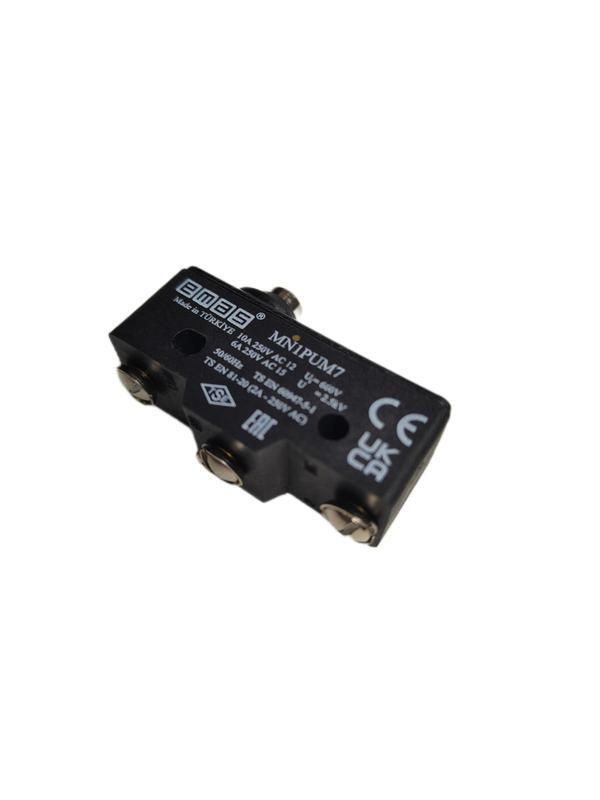

Выключатель-мини MN1PUM7 EMAS

Выключатель концевой EMAS MN1PUM7 - компактное устройство для фиксации положения механизмов через механический контакт. Подходит для автоматических систем, где важна надёжность и долгий срок службы при частых срабатываниях.

Назначение и область применения

Выключатель концевой EMAS MN1PUM7 используется для определения крайних положений движущихся элементов: зажимов, рычагов, дверец, столиков станков или лент конвейеров. Он срабатывает при физическом контакте с объектом - например, когда деталь задевает плунжер. Устройство передаёт сигнал в управляющую систему, чтобы остановить, изменить направление или запустить следующую операцию.

Технические характеристики

• Номинальное напряжение: 440 В переменного тока
• Номинальный ток: 10 А
• Электрическая стойкость: не менее 100 000 циклов включения/отключения
• Механическая стойкость: не менее 500 000 операций
• Максимальная частота включений: до 60 механических и 30 электрических операций в минуту
• Рабочая температура: до +125 C (обозначение T125)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Сопротивление контактов: ≤15 мОм
• Диэлектрическая прочность: выдерживает 1500 В переменного тока в течение 1 минуты
• Относительная влажность: до 80%

Совместимость и монтаж

Выключатель концевой EMAS MN1PUM7 имеет миниатюрную форму и короткий подпружиненный плунжер, что позволяет устанавливать его в ограниченном пространстве. Крепится на поверхность с помощью двух встроенных отверстий под винты. Для подключения используются клеммы с зажимом под провода сечением до 2,5 мм2. Обязательно проверьте посадочный диаметр и ход плунжера - он рассчитан на минимальное усилие, поэтому не предназначен для жестких ударных нагрузок.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов EN 61058-1 и TS 1472, которые гарантируют безопасность коммутационной аппаратуры в бытовых и аналогичных условиях. Применяется в системах, требующих сертифицированной защиты от перегрузок и пробоя изоляции.

Преимущества

• Высокая механическая стойкость - подходит для интенсивного режима работы
• Стабильные параметры контакта даже после десятков тысяч срабатываний
• Работает при высоких температурах - до +125 C, что важно для нагреваемых сред
• Короткий плунжер снижает риск заедания и повышает точность срабатывания
• Надёжная изоляция обеспечивает безопасность при работе с сетью 440 В

Ограничения применения

• Не предназначена для частых электрических включений выше 30 раз в минуту - превышение сокращает срок службы контактов
• Не рекомендуется использовать в агрессивных средах: пар, кислоты, масла, растворители - материал корпуса не устойчив к химическому воздействию
• Плунжер чувствителен к боковым нагрузкам - при установке необходимо исключить перекосы и боковые силы
• Не имеет степени защиты IP - не применяется во влажных или пыльных местах без внешней защиты

Примеры использования

• Фиксация предельного положения стола ЧПУ станка
• Определение закрытия дверцы шкафа управления
• Концевой контроль движения ленты на конвейере
• Автоматическое отключение насоса при достижении максимального уровня жидкости
• Сигнализация завершения цикла в упаковочных машинах

Практические советы

• Перед установкой проверьте ход плунжера - он должен свободно возвращаться в исходное положение без заеданий
• Избегайте установки рядом с источниками сильной вибрации - это может вызвать ложные срабатывания
• Подключайте нагрузку не выше 10 А и 440 В - превышение приведёт к свариванию контактов
• При использовании в цепях с индуктивными нагрузками (например, катушки реле) рекомендуется применять гашение дуги
• Запасной экземпляр EMAS MN1PUM7 стоит иметь в наличии - замена занимает меньше минуты, но простои дороже
