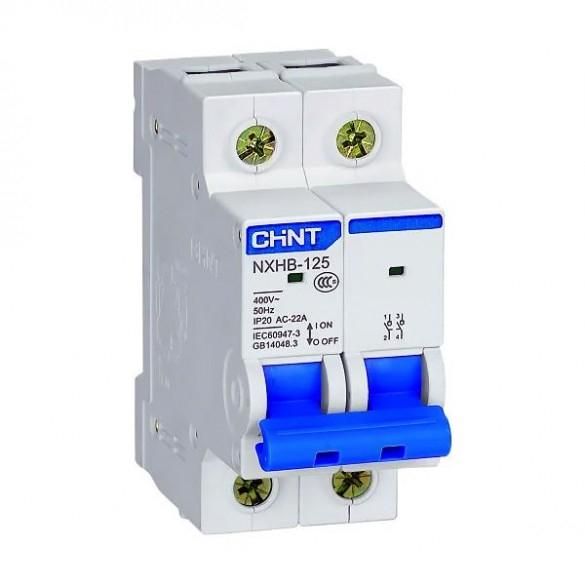

Выключатель нагрузки NXHB-125 2P 40A(R) | 193175 CHINT

Выключатель нагрузки 2P 40A(R) NXHB-125 от бренда CHINT предназначен для безопасного ручного отключения и включения электрической нагрузки в распределительных щитах. Этот аппарат используется там, где требуется надежное механическое отсоединение цепи без автоматической защиты — например, при обслуживании оборудования. Модель NXHB-125 отличается компактностью, совместимостью со стандартной DIN-рейкой и простотой монтажа.

Назначение и область применения

Выключатель нагрузки 2P 40A(R) NXHB-125 применяется в качестве ручного разъединителя в электрических установках переменного тока до 415 В и частотой 50–60 Гц. Он не обеспечивает защиту от перегрузок или КЗ — его задача — физически разрывать цепь для безопасности при ремонте, замене оборудования или плановом отключении.

• Устанавливается в конечных распределительных щитах жилых, коммерческих и промышленных объектов
• Используется как вводной аппарат перед группой потребителей (например, освещение, розетки, малые станки)
• Подходит для систем, где нужна четкая визуальная изоляция цепи — например, в мастерских, складах, офисах

Технические характеристики

• Количество полюсов: 2 — позволяет отключать одновременно фазу и ноль
• Номинальный ток: 40 А — максимальный постоянный ток, который аппарат способен коммутировать без повреждений
• Степень защиты IP20: защищает от доступа пальцев и крупных предметов, но не от пыли и воды — подходит только для внутренней установки в закрытых щитах
• Ширина одного полюса: 18 мм — позволяет уместить два полюса на 36 мм DIN-рейки
• Механическая износостойкость: 8500 циклов включения/отключения — срок службы при частом ручном управлении
• Электрическая износостойкость: 1500 циклов — количество операций при нагрузке 40 А до снижения надежности контактов
• Категория применения: AC21B, AC22A — определяет тип нагрузки (резистивная, индуктивная, двигательная)
• Монтаж: на DIN-рейку 35 мм — стандартная система крепления для промышленных и бытовых щитов
• Подключение: гибкий кабель, шины типа PIN и FORK — совместим с большинством распространённых методов подвода проводов

Совместимость и монтаж

Выключатель нагрузки 2P 40A(R) NXHB-125 легко интегрируется в любую сборку на базе DIN-рейки 35 мм. Его ширина (36 мм) соответствует двум модульным местам, что удобно при планировании плотной компоновки щита. Подключение осуществляется через винтовые зажимы — допускаются медные провода сечением до 16 мм². Для работы с шинами используйте контактные элементы типа PIN (для прямого вставления) или FORK (для клеммных колец).

Не требует специальных инструментов — достаточно отвертки. Убедитесь, что все провода затянуты равномерно, чтобы избежать нагрева контактов.

Безопасность и стандарты

Выключатель NXHB-125 соответствует международным требованиям к устройствам категории AC21B/AC22A. Сертифицирован для использования в условиях загрязнения уровня 2 — то есть в помещениях с нормальной степенью запыленности, без агрессивных паров и жидкостей. IP20 исключает применение во влажных, открытых или пыльных средах — такие условия требуют более высокой степени защиты (IP65 и выше).

Преимущества

• Чётко выраженная визуальная позиция рычага — видно, включен ли аппарат
• Надёжные медные контакты с серебряными вставками — обеспечивают долгий срок службы даже при частых отключениях
• Совместимость с широким спектром шин и кабелей — не требует адаптеров
• Работает в температурном диапазоне от -25°C до +40°C — подходит для большинства помещений
• Цена ниже аналогичных автоматических выключателей — экономия при необходимости только разъединения, а не защиты

Ограничения применения

• Не имеет функций автоматического отключения — нельзя использовать вместо автомата при наличии риска перегрузки или короткого замыкания
• IP20 — запрещено устанавливать вне щитов, в сырых, пыльных или наружных условиях
• Не рассчитан на частое коммутирование под нагрузкой свыше 40 А — при превышении возможен износ контактов
• Не подходит для управления двигателями с высокими пусковыми токами без предварительного расчета — см. категорию AC22A

Примеры использования

• Вводной выключатель перед группой розеток в офисном помещении
• Отключающий аппарат перед станком с двигателем мощностью до 5,5 кВт
• Разъединитель для автономного контура освещения в цеху
• Точка отключения для замены счетчика или другого аппарата в щите

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения — даже при выключенном положении выключателя нагрузки 2P 40A(R) NXHB-125 он не гарантирует изоляцию входящих проводов
• Выбирайте этот аппарат только тогда, когда вам нужна именно механическая изоляция, а не защита — для защиты используйте автоматический выключатель
• При проектировании щита учтите, что каждый полюс занимает 18 мм — для двухполюсного варианта выделите минимум 36 мм свободного места
• Не используйте для управления нагрузками свыше 40 А — выбирайте модель с большим номиналом из серии NXHB-125 (до 125 А)
• Проверяйте состояние контактов каждые 1–2 года при активном использовании — особенно если часто включаются/отключаются тяжелые нагрузки
