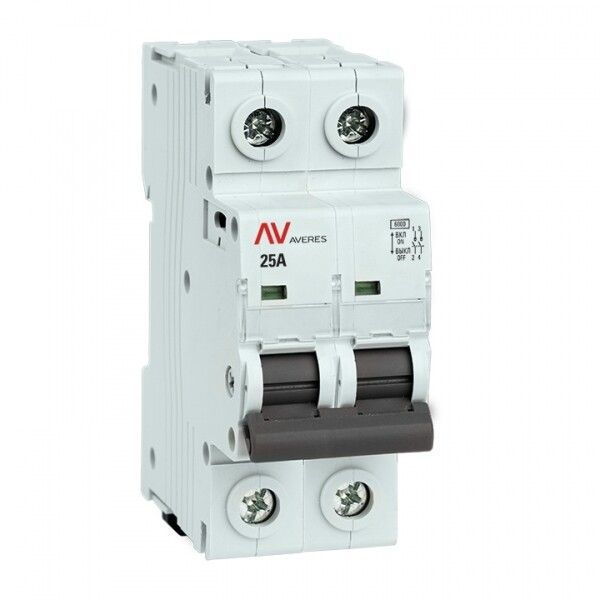

Выключатель нагрузки AVN 2P 25A AVERES | avn-2-25-av EKF

Выключатель нагрузки 2 полюса 25 ампер AVN от бренда EKF (серии Averes) предназначен для безопасного ручного включения и отключения электрических цепей переменного тока до 25 А. Простой, надёжный и компактный, он подходит для управления нагрузками на DIN-рейке в распределительных щитах.

Назначение и область применения

Выключатель нагрузки 2 полюса 25 ампер AVN используется для частых ручных операций включения и отключения цепей с активной или слабоиндуктивной нагрузкой. Он не предназначен для защиты от коротких замыканий - эту функцию выполняют автоматические выключатели или предохранители. Подходит для управления: электродвигателями, нагревательными элементами, осветительными установками, конвейерами и другим оборудованием, где требуется простое и надёжное управление питанием.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC);
• Отключающая способность при КЗ: 6 кА - способность выдерживать кратковременный ток короткого замыкания без разрушения (не является защитным устройством!);
• Количество полюсов: 2 - размыкает два фазных провода одновременно;
• Максимальная мощность лампы: 400 Вт - допустимая нагрузка для индуктивных светильников (например, люминесцентных);
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и влаги;
• Способ монтажа: на DIN-рейку шириной 35 мм;
• Модульная ширина: 2 модуля (17,5 мм каждый) - занимает место в щите равное двум стандартным модулям;
• Глубина монтажа: 50 мм - требует свободного пространства за щитом;
• Тип контактов: один нормально открытый (НО) контакт - только для сигнализации состояния “вкл./выкл.”, не для управления внешними цепями;
• Рукоятка: рычаг типа “OFF” - удобно видеть положение включения/отключения.

Совместимость и монтаж

Выключатель нагрузки 2 полюса 25 ампер AVN устанавливается на стандартную DIN-рейку (35 мм) в распределительном щите. Для монтажа достаточно защёлкнуть корпус на рейке - никаких болтов или креплений не требуется. Обязательно соблюдайте минимальную глубину 50 мм за щитом. Подключение проводов осуществляется через зажимы с моментом затяжки, указанным в инструкции производителя. Убедитесь, что сечение жил соответствует рекомендациям (обычно 0,5–2,5 мм2 для 25 А). Не используйте для подключения кабелей сечением менее 0,75 мм2 - возможен перегрев.

Безопасность и стандарты

Выключатель нагрузки AVN соответствует требованиям ГОСТ Р 50030.3-2012 (эквивалент МЭК 60947-3:2008). Это гарантирует соответствие международным нормам безопасности, испытаний и долговечности. Сертифицирован для работы в условиях промышленного и бытового электрооборудования. IP20 позволяет использовать только внутри закрытых щитов - не для уличной или влажной среды.

Преимущества

• Простая и проверенная механическая конструкция - минимум отказов;
• Чёткий визуальный индикатор положения (“ON/OFF”) - легко определить состояние цепи;
• Удобный монтаж на DIN-рейку - экономия времени при сборке щита;
• Поддерживает коммутацию двигателей и других индуктивных нагрузок - совместим с типичными задачами автоматизации;
• Имеет сигнал НО-контакта - можно подключить индикацию или систему контроля состояния.

Ограничения применения

• Не является защитным устройством - не отключает при перегрузках или КЗ; обязательно нужен автоматический выключатель перед этим аппаратом;
• Не рассчитан на частые включения/отключения свыше 1000 раз в час - высокая частота снижает срок службы;
• IP20 - нельзя применять во влажных помещениях, на улице или в местах с повышенной запылённостью;
• Не подходит для управления емкостными нагрузками (конденсаторы) или сильно индуктивными (большие трансформаторы) без дополнительных мер;
• Нет возможности дистанционного управления - только ручное включение/отключение.

Примеры использования

• Управление питанием маломощного асинхронного двигателя насоса в системе водоснабжения;
• Ручное отключение нагревательного элемента в термокамере;
• Локальное отключение группы освещения с люминесцентными лампами до 400 Вт;
• Коммутация конвейера в производственной линии после основного автомата;
• Обеспечение изолированного доступа к участку цепи для обслуживания - как “замок” на время ремонта.

Практические советы

• Выбирая выключатель нагрузки 2 полюса 25 ампер AVN, убедитесь, что ваша нагрузка не превышает 25 А и работает на AC 400 В - превышение снизит срок службы;
• Если планируете использовать сигнал НО-контакта, заранее продумайте схему подключения к контроллеру или индикатору - этот контакт не предназначен для силовой нагрузки;
• При установке в щит с ограниченным пространством учтите глубину 50 мм - возможно, потребуется углубление или выносной ящик;
• Не путайте с автоматическим выключателем - AVN не защищает от перегрузок, только коммутирует;
• Для длительной эксплуатации периодически проверяйте плотность соединений - ослабление контактов вызывает нагрев и выход из строя.
