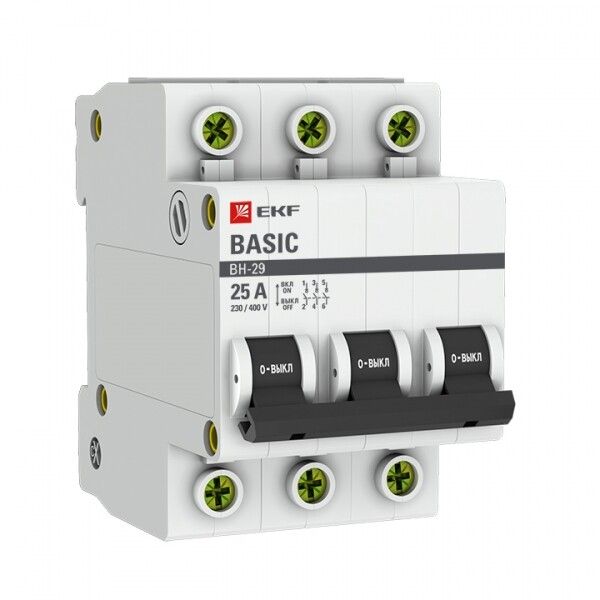

Выключатель нагрузки модульный ВН-29 3P 25А EKF Basic | SL29-3-25-bas

Выключатель нагрузки модульный 3 полюса 25 А ВН-29 от EKF Basic предназначен для частого включения и отключения электрических цепей переменного тока до 400 В. Он используется там, где требуется надёжное механическое управление нагрузкой без функций автоматической защиты - например, на станках, освещении или в распределительных щитах.

Назначение и область применения

Выключатель нагрузки модульный 3 полюса 25 А ВН-29 применяется для ручного коммутирования трёхфазных цепей. Он не защищает от перегрузок или коротких замыканий - эти задачи возлагаются на автоматические выключатели или предохранители. Его основная роль - безопасное и удобное отключение питания для обслуживания, ремонта или изменения режима работы оборудования.

Подходит для установки в силовые шкафы, распределительные устройства, системы управления технологическим оборудованием: насосы, компрессоры, нагреватели, светильники с высокой мощностью.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без повреждений
• Номинальное напряжение: 400 В - рабочее напряжение для трёхфазной сети переменного тока
• Отключающая способность при КЗ: 2 кА - способность безопасно разрывать цепь при кратковременных токах короткого замыкания до 2000 А
• Количество полюсов: 3 - переключаются все три фазы одновременно
• Тип тока: AC - работает только с переменным током
• Ширина: 3 модуля (54 мм) - совместим со стандартными DIN-рейками
• Глубина монтажа: 50 мм - требует минимального свободного пространства внутри шкафа
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать толстые медные жилы
• Максимальная мощность лампы: 400 Вт - допустимая нагрузка для подключения ламп накаливания (не для светодиодов или люминесцентных)
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью, но без прямого попадания воды
• Тип включения: OFF - рукоятка имеет два положения: “ВКЛ” и “ВЫКЛ”, без промежуточных состояний
• Количество НО контактов: 1 - есть один нормально открытый вспомогательный контакт для сигнализации состояния (например, включения)
• Рукоятка: стационарная - не съёмная, не блокируется, не имеет ключа
• Цвет корпуса: светло-серый

Совместимость и монтаж

Выключатель нагрузки модульный 3 полюса 25 А ВН-29 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в верхней части рейки и опустить вниз до фиксации. Глубина 50 мм позволяет размещать его даже в компактных шкафах.

Подключение проводов осуществляется через зажимы с винтовым креплением. Максимальное сечение 35 мм2 обеспечивает гибкость при работе с крупногабаритными кабелями. Подключаемые провода должны быть из меди, без окисления и повреждений жил.

Вспомогательный контакт (НО) можно использовать для передачи сигнала в систему управления - например, чтобы включить индикацию “включено” или заблокировать запуск другого оборудования при отключенном состоянии.

Безопасность и стандарты

Выключатель нагрузки ВН-29 соответствует требованиям ГОСТ Р 50030.3-2012 (эквивалент МЭК 60947-3:2008). Это гарантирует соответствие международным нормам безопасности, прочности конструкции и надёжности коммутационных процессов.

IP20 означает, что устройство не защищено от брызг и пыли - его следует устанавливать только во внутренних электрошкафах с закрытыми дверями. Прямой доступ к токоведущим частям исключён благодаря дизайну корпуса и механизма.

Преимущества

• Простая и проверенная конструкция - минимум деталей, высокая надёжность
• Чёткая визуальная индикация положения: рукоятка легко отличается в положениях “ВКЛ” и “ВЫКЛ”
• Встроенный вспомогательный контакт (НО) позволяет интегрировать устройство в системы контроля и автоматизации
• Совместимость с сериями EKF Basic - унифицированные размеры и крепления для быстрой замены
• Низкий уровень шума при включении/выключении - подходит для помещений с чувствительными условиями

Ограничения применения

• Не является автоматическим выключателем - не отключает при перегрузке или КЗ, требует внешней защиты
• Не предназначен для частых циклов включения/отключения (более 10–15 раз в час) - риск износа контактов
• IP20 - нельзя применять в сырых, пыльных или наружных условиях без дополнительной защиты
• Максимальная мощность лампы 400 Вт - не подходит для современных LED-систем, которые имеют меньшую потребляемую мощность, но большие импульсы включения
• Отсутствуют блокировки, ключевые замки или возможность автономного отключения - не подходит для систем с требованиями LOTO (Lockout-Tagout)

Примеры использования

• Отключение трёхфазного двигателя насоса перед техобслуживанием
• Ручное управление освещением в цеху с лампами накаливания суммарной мощностью до 400 Вт
• Интерфейс управления в распределительном щите для отключения секций конвейерной линии
• Подключение к системе SCADA через вспомогательный контакт для отображения статуса “включено” на панели оператора

Практические советы

• Выбирая выключатель нагрузки ВН-29, убедитесь, что ваша нагрузка не превышает 25 А и 400 В. Перегрузка снижает срок службы контактов.
• При подключении кабелей сечением 25–35 мм2 используйте наконечники (наконечник-кольцо или трубчатый), чтобы избежать плохого контакта.
• Если нужна защита от КЗ - обязательно установите перед ВН-29 автоматический выключатель подходящего класса (B/C/D).
• Для систем с требованиями безопасности (например, на заводе) рекомендуется сочетать этот выключатель с блокировкой двери шкафа - когда дверь открыта, питание автоматически отключается.
• Проверьте наличие вспомогательного контакта при заказе - он есть в этой модели, но не во всех аналогичных изделиях других производителей.
