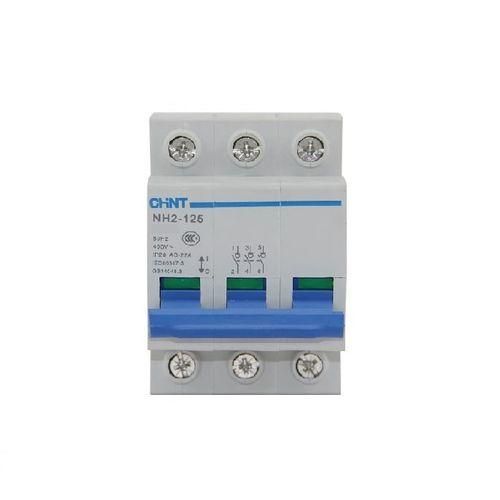

Выключатель нагрузки NH2-125 3P 63A (R) | 401058 CHINT

Выключатель нагрузки 3-полюсный 63А NH2-125 (R) от CHINT предназначен для ручного включения и отключения электрических цепей в распределительных щитах. Он не выполняет функции автоматической защиты - для этого требуется установить дополнительно автоматы или предохранители.

Назначение и область применения

Выключатель нагрузки 3-полюсный 63А NH2-125 (R) используется для частых ручных операций: включения и отключения нагрузки в нормальных условиях работы. Применяется в распределительных щитах на объектах промышленного и коммерческого назначения - например, для управления двигателями, нагревательными элементами, освещением или другим оборудованием, где нужна механическая изоляция цепи.

Технические характеристики

• Номинальный ток: 63 А (переменный ток, класс AC-3, 400 В)
• Номинальная мощность: до 25 кВт при 400 В
• Количество полюсов: 3
• Тип управления: рычажный переключатель - удобен для ручного воздействия
• Тип подключения: винтовые зажимы - надёжное соединение с медными проводниками
• Степень защиты: IP20 - защищён от доступа пальцами и крупным инструментом, но не от пыли и воды
• Материал корпуса: термостойкий пластик - устойчив к механическим повреждениям и высоким температурам внутри щита
• Серия: NH2 - промышленная серия от CHINT, рассчитанная на долгую службу в жестких условиях

Совместимость и монтаж

Выключатель нагрузки 3-полюсный 63А NH2-125 (R) монтируется на DIN-рейку шириной 35 мм, типичную для промышленных щитов. Подключение осуществляется через винтовые зажимы - рекомендуется использовать провода сечением 10–25 мм2. Убедитесь, что все контакты затянуты моментом, соответствующим требованиям производителя - недостаточное усилие вызывает перегрев, избыточное - повреждает контактные площадки.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-3 для выключателей нагрузки. Серия NH2 прошла испытания на механическую прочность и тепловую устойчивость. Однако он не имеет функции отключения при КЗ или перегрузке - для защиты цепи необходимо применять совместно с автоматическим выключателем или предохранителем.

Преимущества

• Удобный рычаг позволяет легко визуально определить положение (вкл/выкл)
• Изготовлен из качественного пластика - устойчив к химическому воздействию и старению
• Поддерживает постоянный ток 63 А без потери характеристик - подходит для длительной нагрузки
• Совместим с другими компонентами серии NH2 - можно собирать унифицированные щиты

Ограничения применения

• Не применяется в условиях повышенной запылённости, влажности или на улице - степень защиты IP20 не обеспечивает защиту от внешней среды
• Не заменяет автоматический выключатель - не отключает цепь при аварийных режимах (КЗ, перегрузка)
• Не предназначена для частого включения-отключения под нагрузкой свыше 63 А - риск возникновения дуги и повреждения контактов
• Не подходит для систем с переменным током выше 690 В

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения
• Отключение нагревательных элементов в печи или сушильном шкафу
• Ручное отключение питания конвейера перед обслуживанием
• Изолирующий рубильник в распределительном щите для безопасного проведения работ

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и номинала выключателя - 63 А требует минимум 10 мм2 меди
• Обязательно используйте выключатель нагрузки 3-полюсный 63А NH2-125 (R) только в паре с устройством защиты - например, автоматом типа C16-C63
• Не допускайте попадания влаги внутрь щита - даже при IP20 влага может вызвать коррозию контактов
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - признаки подгорания требуют замены
• При сборке щита учитывайте габариты аппарата - он занимает 3 модуля (54 мм) на DIN-рейке
