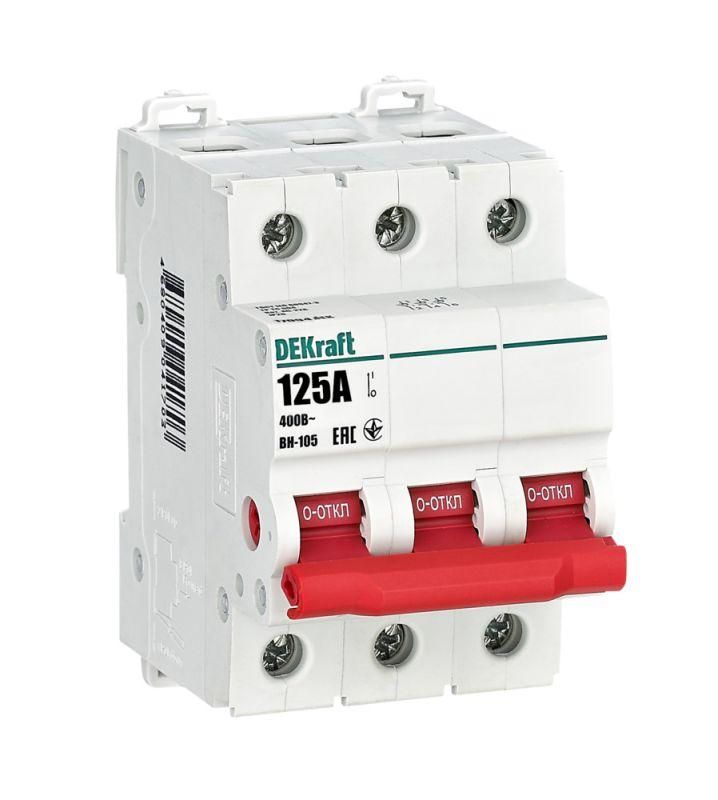

Выключатель нагрузки 3Р 125А ВН-105 | 17094DEK DEKraft APC

Выключатель-разъединитель ВН105-3P-125A от DEKraft предназначен для ручного отключения и включения трёхфазных электрических цепей до 400 В переменного тока. Устройство устанавливается на DIN-рейку в распределительных щитах и обеспечивает безопасную изоляцию нагрузки при обслуживании. Модель сочетает надёжность механической конструкции с высокими показателями электрической прочности.

Назначение и область применения

Выключатель-разъединитель ВН105-3P-125A используется для ручного отключения трёхфазных цепей напряжением до 400 В. Он применяется там, где требуется физическое размыкание цепи для безопасности при ремонте, техобслуживании или аварийной ситуации. Подходит для установки в силовых щитах промышленного оборудования, конвейеров, насосных станций, систем вентиляции и других объектов с постоянной нагрузкой до 125 А.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное рабочее напряжение: 400 В
• Номинальное напряжение изоляции: 400 В
• Кратковременно выдерживаемый ток: 20 кА (при коротком замыкании)
• Количество полюсов: 3
• Тип рукоятки: рычажная, красного цвета
• Способ монтажа: на DIN-рейку 35 мм
• Тип присоединения: винтовые зажимы для проводов
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Габариты: 54×92×78,5 мм
• Категория применения: AC-22A (для коммутации двигателей и аналогичных активно-индуктивных нагрузок)
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Выключатель-разъединитель ВН105-3P-125A совместим с любой стандартной DIN-рейкой 35 мм. Для монтажа достаточно защёлкнуть устройство на рейке - дополнительные крепления не требуются. Винтовые зажимы позволяют подключить медные жилы сечением до 25 мм2. Перед подключением проверьте соответствие площади сечения провода и момента затяжки винтов - указаны в руководстве производителя. Установка возможна в любом положении: вертикальном, горизонтальном, перевёрнутом.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция исключает случайное включение благодаря явному визуальному положению контактов - при отключенном состоянии виден воздушный зазор между контактами. Красная рукоятка служит визуальным сигналом: она легко отличается от остальных элементов управления в щите. Отдельные мостиковые контакты предотвращают пробой дуги через изоляционные материалы, снижая риск возгорания.

Преимущества

• Механическая и электрическая износостойкость выше среднего - рассчитан на многократные операции включения/отключения
• Чёткий визуальный контроль состояния (виден разрыв цепи)
• Устойчивость к импульсным токам до 20 кА
• Надёжное винтовое соединение - минимум риска ослабления контакта
• Срок службы до 5 лет гарантии - подтверждает долговечность компонентов

Ограничения применения

Выключатель-разъединитель ВН105-3P-125A нельзя использовать как автоматический выключатель. Он не имеет функций защиты от перегрузки или короткого замыкания - для этого необходимы дополнительные устройства (например, автоматические выключатели). Также он не предназначен для работы во влажных, пыльных или взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность. Не рекомендуется применять в условиях частых включений/выключений более 10–15 раз в час - это сокращает срок службы контактов.

Примеры использования

• Отключение питания трёхфазного двигателя перед техническим осмотром
• Физическая изоляция участка сети при плановых работах в распределительном щите
• Коммутирование нагревательных элементов в термических установках
• Разъединение входа в групповой щиток на производственной линии

Практические советы

• Перед установкой убедитесь, что ширина щита позволяет разместить три полюса + свободное место для проводов (габариты 54×92×78,5 мм)
• Не используйте этот выключатель для коммутации токов выше 125 А - даже кратковременно
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - признаки подгорания или окисления требуют замены
• При подключении проводов соблюдайте момент затяжки - слишком слабо - плохой контакт, слишком сильно - повредится резьба
• Этот выключатель-разъединитель ВН105-3P-125A лучше всего применять в паре с автоматическим выключателем - так обеспечивается и управление, и защита
