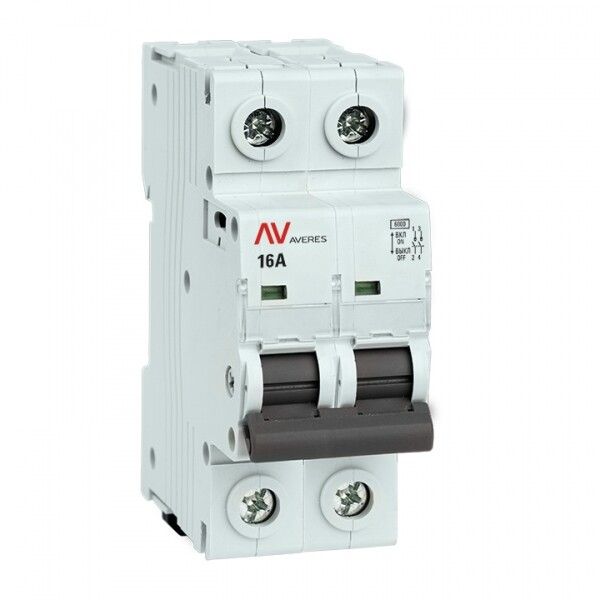

Выключатель нагрузки AVN 2P 16A AVERES | avn-2-16-av EKF

Выключатель нагрузки 2-полюсный 16А AVN EKF - это механический коммутационный аппарат для безопасного ручного включения и отключения электрических цепей переменного тока. Подходит для управления нагрузками на объектах с DIN-рейкой, особенно когда требуется надёжное отключение без автоматической защиты. Артикул avn-2-16-av относится к серии Averes от бренда EKF.

Назначение и область применения

Выключатель нагрузки 2-полюсный 16А AVN EKF используется для ручного отключения и включения электрических цепей с активной или индуктивной нагрузкой. Он не заменяет автоматический выключатель - его задача - обеспечить удобное и видимое отключение питания для обслуживания, ремонта или аварийного прекращения работы оборудования. Применяется в паре с УЗО, автоматами или предохранителями, которые берут на себя функции защиты от перегрузок и КЗ.

• Подходит для управления двигателями, нагревательными элементами, насосами, компрессорами.
• Часто устанавливается в распределительных щитах промышленного и бытового назначения.
• Идеален там, где нужна физическая изоляция цепи - например, перед техобслуживанием.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальное напряжение: 230 В - рассчитан на работу в однофазных сетях переменного тока.
• Количество полюсов: 2 - одновременно размыкает два провода (фаза и ноль), что важно для безопасности при отключении.
• Род тока: Переменный (AC) - не предназначен для постоянного тока.
• Способ монтажа: На DIN-рейку шириной 17,5 мм - совместим со стандартными щитами.
• Модульная ширина: 3 модуля (54 мм) - занимает три ячейки в щите.
• Глубина монтажа: 50 мм - требует достаточного внутреннего пространства щита.
• Степень защиты IP20: Защита от прикосновения к токоведущим частям пальцами и от предметов более 12,5 мм; не защищён от пыли и воды.
• Количество НО контактов: 2 - два разомкнутых контакта, которые замыкаются при включении.
• Исполнение рукоятки: Стационарная - не имеет фиксированного положения “ON/OFF”, просто перемещается вручную.

Совместимость и монтаж

Выключатель нагрузки 2-полюсный 16А AVN EKF легко монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть заднюю часть корпуса на рейку и закрепить болтом, если требуется дополнительная фиксация. Монтаж выполняется при отключенном питании. Подключение проводов - винтовые зажимы, допускают сечение до 2,5 мм2 медного провода. Обязательно соблюдайте полярность: один полюс - фаза, второй - ноль. Не используйте для трёхфазных систем - он двухполюсный.

Безопасность и стандарты

Выключатель нагрузки 2-полюсный 16А AVN EKF соответствует требованиям ГОСТ Р 50030.3-2012, эквивалентному международному стандарту IEC 60947-3. Это гарантирует соответствие параметрам коммутационной способности, тепловой стойкости и механической долговечности. Однако, поскольку это не устройство защиты, он не обеспечивает автоматическое отключение при перегрузках или коротком замыкании - такие функции должны выполнять другие устройства в цепи.

Преимущества

• Простая и надёжная механическая конструкция - мало подвержен отказам.
• Явное визуальное положение “ON/OFF” - позволяет сразу определить состояние цепи.
• Удобный монтаж на DIN-рейку - экономит место в щите и ускоряет сборку.
• Совместим с большинством типовых щитов EKF и других производителей.
• Два полюса обеспечивают полноценное отключение цепи - снижает риск поражения током при работе.

Ограничения применения

• Не предназначен для частого включения/отключения - не рассчитан на интенсивную коммутацию (например, для управления двигателем через пускатель).
• Не защищает от перегрузок и коротких замыканий - обязательно использовать в связке с автоматическим выключателем.
• IP20 - нельзя применять во влажных помещениях, на улице или в местах с высокой запылённостью.
• Не работает с постоянным током - только переменный (AC).
• Нет индикации состояния - цвет рукоятки не светится, визуальная проверка обязательна.

Примеры использования

• Отключение питания конвейера перед техническим осмотром.
• Ручное управление насосом в системе водоснабжения после автомата защиты.
• Отключающий рубильник для электрокотла в жилом доме.
• Локальный выключатель для группы освещения в цеху, где установлены автоматы на 16 А.

Практические советы

• Выбирайте этот выключатель только тогда, когда вам нужен именно ручной разрыв цепи, а не автоматическая защита.
• Проверьте глубину вашего щита - 50 мм - чтобы выключатель не выступал и не мешал закрытию крышки.
• Не путайте с автоматом: AVN EKF не отключит при перегрузке - всегда ставьте рядом автоматический выключатель того же номинала (16 А).
• При монтаже затягивайте клеммы равномерно - слабый контакт вызывает нагрев и выход из строя.
• Для многократного использования в условиях повышенной влажности выбирайте модели с IP44 и выше - этот вариант не подходит.
