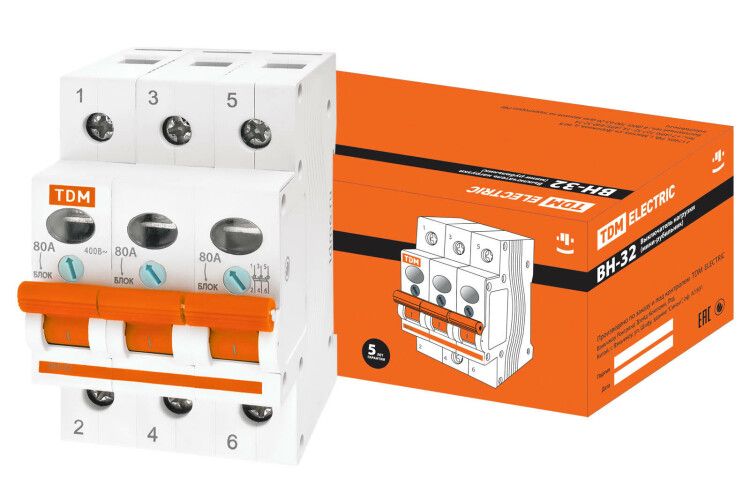

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3P 80A | SQ0211-0028 TDM

Выключатель нагрузки модульный ВН-32 3P 80A от TDM ELECTRIC - устройство для безопасного коммутации трёхфазной сети с видимым разрывом цепи. Применяется в распределительных щитах жилых и общественных зданий, где требуется надёжное отключение питания перед обслуживанием.

Назначение и область применения

Выключатель нагрузки ВН-32 3P 80A предназначен для ручного включения и отключения трёхфазной электрической цепи под нагрузкой. Он используется там, где важно обеспечить визуальное подтверждение разрыва цепи - например, перед ремонтом оборудования, проверкой проводки или плановым техобслуживанием. Подходит для установки в вводно-распределительных устройствах (ВРУ) жилых домов, офисов, школ, больниц и других объектов с трёхфазным питанием.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 80 А
• Конструкция: модульный, для монтажа на DIN-рейку
• Материал корпуса: самозагасающий пластик (не поддерживает горение)
• Подключение: возможна подача питания как сверху, так и снизу
• Видимый разрыв контактов: да - позволяет убедиться в отключении цепи визуально

Совместимость и монтаж

Выключатель нагрузки ВН-32 3P 80A совместим со стандартными DIN-рейками шириной 35 мм. Устанавливается в распределительных щитах вместе с автоматическими выключателями, УЗО и другими модульными устройствами. Клеммы рассчитаны на подключение медных проводов сечением до 25 мм2. Возможность подключения питания снизу повышает гибкость при проектировании схем - особенно удобно, когда входная линия подведена снизу щита.

Безопасность и стандарты

Корпус выполнен из материала, не поддерживающего горение, что соответствует требованиям пожарной безопасности. Наличие видимого разрыва обеспечивает соответствие нормам электробезопасности при проведении ремонтных работ. Хотя формальных сертификатов в данных нет, конструкция соответствует типичным требованиям ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов управления нагрузкой.

Преимущества

• Чёткий визуальный контроль состояния контактов - можно сразу определить, включен или отключен прибор
• Гибкая схема подключения: подвод фаз допускается как сверху, так и снизу
• Надёжный корпус из негорючего пластика снижает риск возгорания при перегрузках
• Простая механическая конструкция - мало подвижных частей, высокая долговечность

Ограничения применения

Выключатель нагрузки ВН-32 3P 80A не предназначен для защиты от коротких замыканий и перегрузок - он не имеет теплового или электромагнитного расцепителя. Для защиты цепи необходимо использовать в паре с автоматическим выключателем. Также не рекомендуется применять в условиях постоянных вибраций, повышенной запылённости или агрессивной среды - материал корпуса не защищён от внешних воздействий выше IP20.

Примеры использования

• Главный ввод в щите многоквартирного дома - отключение всей трёхфазной сети перед работами на этажном щите
• Отключение питания станка на производстве перед техобслуживанием
• Аппарат отключения в системе бесперебойного питания (UPS) для ручного отсоединения нагрузки
• Распределительный щит торгового центра - управление группой мощных потребителей

Практические советы

• Перед монтажом убедитесь, что номинальный ток нагрузки не превышает 80 А - превышение может вызвать перегрев и выход из строя
• Используйте только медные провода с подходящим сечением; алюминиевые жилы требуют переходных контактных элементов
• При подключении снизу - проверьте, чтобы кабель не задевал механизм рычага при изгибе
• Не используйте ВН-32 3P 80A как единственный защитный аппарат - всегда сочетайте его с автоматом
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - окисление может увеличить нагрев
