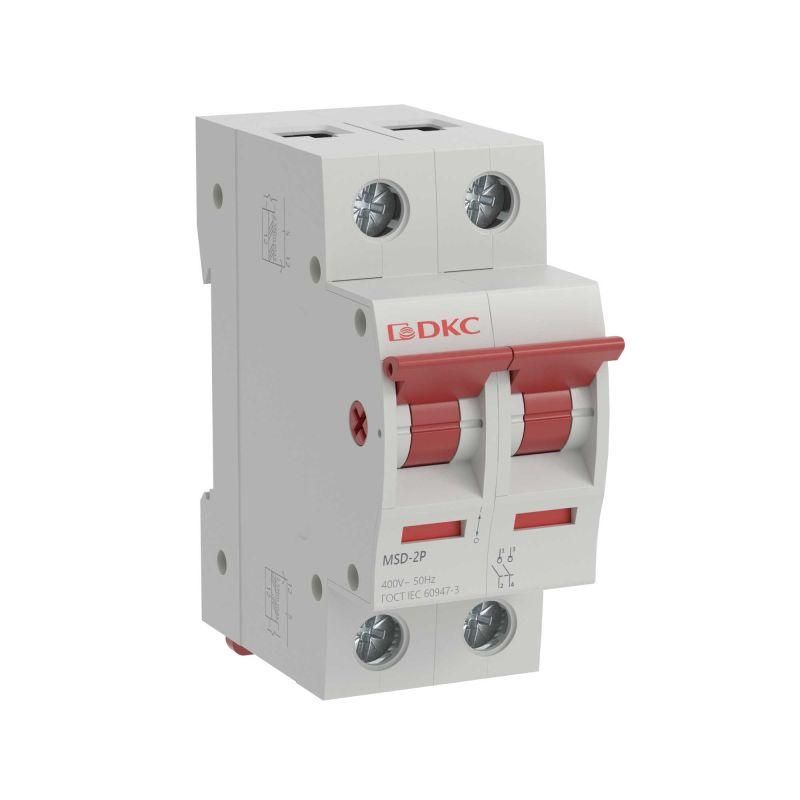

Выключатель нагрузки модульный YON MSD 2P 80A | MSD-2P80 DKC ДКС

Выключатель нагрузки модульный двухполюсный 80А MSD (ГСИ, ГСИ-н) от DKC предназначен для безопасного включения и отключения электрических цепей до 400 В в распределительных щитах. Артикул msd-2p80 относится к серии YON max и рассчитан на работу в условиях промышленной автоматизации.

Назначение и область применения

Этот выключатель используется для ручного коммутации нагрузки в электрических сетях переменного тока. Он не предназначен для защиты от перегрузок или коротких замыканий - только для частых операций включения/выключения. Подходит для управления двигателями, нагревательными элементами, освещением и другим оборудованием, где требуется надёжная механическая коммутация. Часто устанавливается в силовых шкафах, на станках, в системах конвейеров и вводно-распределительных устройствах.

Технические характеристики

• Номинальный ток: 80 А - способен длительно проводить ток до этого значения без перегрева
• Номинальное напряжение: 400 В - работает в трёхфазных сетях с линейным напряжением до 400 В
• Количество полюсов: 2 - размыкает два фазных провода одновременно
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами, но не от воды и пыли
• Вид рукоятки: рычаг перекидной - обеспечивает чёткую визуализацию положения (вкл/выкл)
• Количество нормально открытых (НО) контактов: 2 - каждый полюс имеет один контакт, который замыкается при включении
• Цвет рычага: белый - контрастный, легко определяемый в темноте или издалека

Совместимость и монтаж

Выключатель msd-2p80 совместим со всеми типами DIN-реек по стандарту EN 60715. Для установки достаточно зафиксировать его на рейке зажимами сзади - никаких дополнительных креплений не требует. Клеммы предназначены для подключения медных проводов сечением до 25 мм2. Убедитесь, что провода плотно затянуты - слабый контакт вызывает перегрев при токе 80 А. Монтаж допускается только в закрытых щитах, так как степень защиты IP20 не защищает от внешней среды.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей нагрузки. Конструкция исключает случайное включение при работе с щитом - рычаг жестко фиксируется в обоих положениях. Однако он не является устройством защитного отключения - для защиты от перегрузок и КЗ необходимо использовать автоматические выключатели или предохранители последовательно.

Преимущества

• Чёткий визуальный индикатор состояния благодаря перекидному рычагу
• Максимальная надёжность механической коммутации при высоких токах
• Лёгкий монтаж на DIN-рейку без инструментов
• Совместим с сериями YON max - позволяет унифицировать компоненты в щите
• Белый цвет рычага повышает видимость в условиях плохого освещения

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, пылью или агрессивной средой - IP20 недостаточен
• Не предназначен для работы в качестве автомата - не имеет тепловой или электромагнитной защиты
• Не рекомендован для частого включения/отключения более 10–15 раз в час - возможен износ контактов
• Не подходит для однофазных цепей с нулём - только для двух фаз; для трехфазных нужна модель на три полюса

Примеры использования

• Отключение питания насоса на конвейере перед обслуживанием
• Ручное управление мощным нагревателем в термической камере
• Коммутирование группы светильников в производственном помещении
• Подготовка цепи к запуску через пускатель - выключатель служит изолирующим рубильником

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - для 80 А используйте минимум 16 мм2, лучше 25 мм2
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы контактов
• При использовании в составе комплексной системы - сочетайте с автоматическим выключателем на 80 А для защиты
• Обязательно отключайте питание перед работой с выключателем - даже при отключенном рычаге есть опасность прикосновения к клеммам
• Для удобства обслуживания можно пометить рычаг этикеткой - например, “Насос №3”
