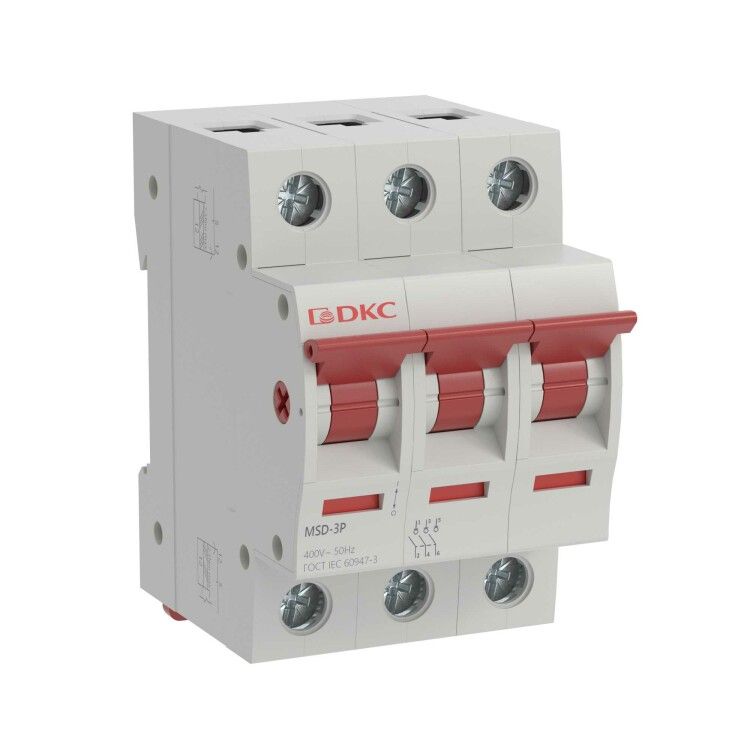

Выключатель нагрузки модульный YON max MSD 3п 63A | MSD-3P63 DKC ДКС

Выключатель нагрузки модульный трёхполюсный 63А MSD (артикул msd-3p63) от бренда DKC предназначен для безопасного включения и отключения электрических цепей в нормальных условиях. Он устанавливается на DIN-рейку и подходит для управления мощными нагрузками в распределительных щитах промышленного и коммерческого оборудования.

Назначение и область применения

Выключатель нагрузки модульный трёхполюсный 63А MSD используется для ручного коммутирования трёхфазных цепей без аварийных токов короткого замыкания. Он не предназначен для защиты от КЗ - эту функцию выполняют автоматические выключатели. Применяется в качестве главного рубильника перед группой автоматов, для отключения питания оборудования при обслуживании или плановых работах.

• Подходит для станков, насосов, компрессоров, конвейеров
• Используется в распределительных щитах промышленных объектов, складских комплексах, торговых центрах
• Часто применяется совместно с УЗО и автоматическими выключателями в системах управления

Технические характеристики

• Номинальный ток: 63 А - способен длительно проводить ток до этого значения без перегрева
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях 380–400 В переменного тока
• Количество полюсов: 3 - размыкает все три фазы одновременно
• Количество НО контактов: 3 - три нормально открытых контакта, которые замыкаются при включении
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Модульная ширина: 3 М - занимает 3 модуля (54 мм) по ширине, что позволяет компактно размещать в щите
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен; не предназначен для установки во влажных или пыльных средах вне щита
• Вид рукоятки: рычаг перекидной - обеспечивает чёткую визуализацию положения «вкл/выкл» и предотвращает случайное отключение
• Цвет рычага: белый - контрастный, легко различим в щите

Совместимость и монтаж

Выключатель нагрузки модульный трёхполюсный 63А MSD совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно зафиксировать устройство на рейке до характерного щелчка. Подключение осуществляется через верхние и нижние зажимы - входные кабели рекомендуется подводить сверху, выходные - снизу, чтобы соблюдать принцип «сверху вниз» в распределительных щитах.

Сечение подключаемых проводов: до 25 мм2 (медный многожильный или одножильный). Обязательно затягивать клеммы моментом 1,8–2,2 Нм - недостаточное усилие вызывает нагрев, избыточное - повреждает контакт.

Безопасность и стандарты

Выключатель нагрузки MSD-3P63 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов коммутационных. Конструкция исключает возможность включения под нагрузкой выше номинала. Рычаг имеет механический фиксатор в обоих положениях, предотвращающий самопроизвольное отключение.

Преимущества

• Удобная визуальная индикация состояния - белый рычаг четко показывает «вкл» или «выкл»
• Компактность - всего 3 модуля, экономит место в щите
• Надёжные медные контакты - обеспечивают долгий срок службы даже при частых операциях
• Совместим с сериями YON max - можно использовать в составе унифицированных решений от DKC

Ограничения применения

• Не является защитным аппаратом - нельзя применять вместо автомата для защиты от КЗ и перегрузки
• IP20 - запрещено устанавливать на улице, в сырых помещениях или местах с высокой запылённостью без дополнительной защиты
• Не рассчитан на частые включения/отключения более 10 раз в час - для таких задач нужны контакторы
• Не поддерживает дистанционное управление - только ручное воздействие

Примеры использования

• Главный выключатель перед группой автоматов на станке с трёхфазным двигателем
• Отключающее устройство перед частотным преобразователем для проведения техобслуживания
• Рубильник в распределительном щите холодильного блока на складе
• Компонент системы управления освещением в производственном корпусе

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - не превышайте 63 А
• Обязательно используйте пломбу после монтажа, особенно если выключатель служит точкой отключения для безопасности персонала
• При сборке щита располагайте выключатель нагрузки MSD-3P63 рядом с автоматами, которыми он управляет - так проще диагностировать состояние цепи
• Не допускайте попадания воды или металлической стружки внутрь аппарата - даже при IP20 это может вызвать пробой между полюсами
• При замене старого устройства убедитесь, что новый выключатель нагрузки модульный трёхполюсный 63А MSD имеет ту же модульную ширину и тип клемм
