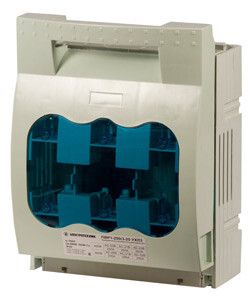

Электротехник ПВР1-250/3-20 УХЛ3 габарит предохранителей 1 250А 3 полюса IP20 предохранитель-выключатель-разъединитель (ЭТ) | ET514693

Предохранитель-выключатель-разъединитель ПВР1-250/3-20 УХЛ3 от Электротехник сочетает функции коммутации, защиты от перегрузок и физического отключения цепи. Подходит для распределительных щитов промышленного оборудования с токами до 250 А и напряжением до 690 В.

Назначение и область применения

ПВР1-250/3-20 УХЛ3 используется для безопасного отключения электрической цепи вручную, а также для защиты оборудования от сверхтоков за счёт вставок типа NH1. Применяется в силовых цепях промышленных установок: станках, конвейерах, насосных станциях, системах вентиляции и других устройствах, где требуется надёжная механическая изоляция и быстрая замена предохранителей.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который устройство выдерживает длительно без повреждений;
• Номинальное напряжение: 690 В - допустимое рабочее напряжение переменного тока;
• Количество полюсов: 3 - обеспечивает одновременное отключение всех трёх фаз сети;
• Тип плавкой вставки: NH1 - совместим с предохранителями стандарта DIN 43628, габарит 1;
• Условный ток короткого замыкания: 50 кА - способность выдерживать кратковременный аварийный ток без разрушения;
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли;
• Тип присоединения: болтовое - провода крепятся винтами к контактным зажимам;
• Способ монтажа: на монтажные элементы - устанавливается на Din-рейку или специальные опоры;
• Тип рукоятки: рычажный - удобное управление в положении «вкл./выкл.»;
• Монтаж на основании: да - возможно жёсткое закрепление на плоской поверхности через отверстия в корпусе;
• Исполнение: УХЛ3 - рассчитан на работу при температуре от −40C до +40C и повышенной влажности.

Совместимость и монтаж

ПВР1-250/3-20 УХЛ3 совместим с предохранителями NH1 габарита 1. Для монтажа используйте стандартные монтажные элементы или крепёжные отверстия на корпусе. Болтовые зажимы позволяют подключить медные или алюминиевые шины сечением до 95 мм2. Перед подключением убедитесь, что питание отключено и заблокировано. Рычаг управления легко переводится между положениями «вкл.» и «выкл.». После замены плавкой вставки проверьте плотность затяжки контактов.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-3 и ГОСТ Р 50030.3. Конструкция исключает случайное включение при открытой крышке. Предохранители NH1 обеспечивают селективную защиту от КЗ и перегрузок. IP20 не гарантирует защиту от брызг и пыли - не применяйте в сырых или запылённых помещениях без дополнительной оболочки.

Преимущества

• Объединяет три функции - коммутация, защита и разъединение - снижает количество компонентов в щите;
• Быстрая замена плавких вставок без демонтажа всего устройства;
• Жесткий монтаж на основе позволяет использовать в вибрационных условиях;
• Рычажная рукоятка обеспечивает визуальный контроль состояния (вкл./выкл.) даже при плохом освещении;
• Высокая коммутационная способность (50 кА) делает её подходящей для мощных нагрузок.

Ограничения применения

• Не предназначен для частых операций включения/выключения - не является автоматическим выключателем;
• IP20 не защищает от влаги и пыли - нельзя использовать вне помещений или в местах с высокой запылённостью;
• Требуется обязательное использование предохранителей NH1 габарита 1 - другие типы не подходят;
• Не рекомендован для сетей выше 690 В или токов более 250 А - возможна потеря защиты и выход из строя.

Примеры использования

• Главный входной аппарат в распределительном щите станка с двигателем 110 кВт;
• Защитно-коммутирующее устройство на линии питания конвейерной системы;
• Разъединитель перед частотным преобразователем для обслуживания и ремонта;
• Автоматическое отключение цепи при плановой остановке технологической линии.

Практические советы

• Перед установкой проверьте соответствие номинала плавкой вставки нагрузке - выбирайте вставку с током срабатывания чуть выше максимального рабочего тока;
• При использовании на монтажных элементах убедитесь, что они рассчитаны на ток 250 А и имеют достаточную жёсткость;
• Не затягивайте болты слишком сильно - можно повредить контактные площадки;
• После каждого срабатывания предохранителя проверьте состояние контактов на наличие следов дуги - при необходимости замените весь модуль;
• Для работы в условиях повышенной влажности (УХЛ3) регулярно контролируйте герметичность крышки и отсутствие конденсата внутри корпуса.
