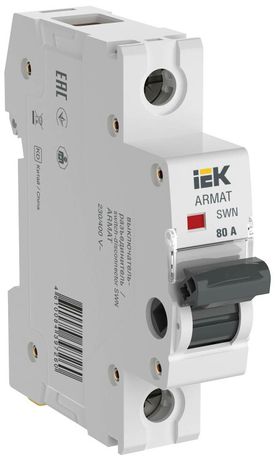

Выключатель нагрузки SWN ARMAT 1P 80А 230В IEK (ИЭК) AR-SWN-1-080

Выключатель нагрузки IEK (ИЭК) AR-SWN-1-080 предназначен для безопасного отключения электрических цепей под нагрузкой. Этот однополюсный аппарат из серии ARMAT обеспечивает надежное коммутирование в сетях переменного тока до 230 В и рассчитан на длительную эксплуатацию - до 15 лет.

Назначение и область применения

Выключатель нагрузки IEK (ИЭК) AR-SWN-1-080 используется для ручного включения и отключения электрических цепей, когда через них проходит рабочий ток. Он не защищает от перегрузок или коротких замыканий - это задача автоматического выключателя. Его основная роль - обеспечить удобное и безопасное механическое отключение оборудования для обслуживания, ремонта или аварийного отключения.

Подходит для установки в распределительных щитах на объектах жилой, коммерческой и промышленной недвижимости: для управления освещением, нагревательными приборами, насосами, маломощными двигателями и другими устройствами, где требуется частое ручное управление питанием.

Технические характеристики

• Номинальный ток: 80 А - способен выдерживать постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 230 В переменного тока (AC) - предназначен для однофазных сетей бытового и легкого промышленного типа;
• Количество полюсов: 1 - контролирует только один фазный проводник;
• Степень защиты IP20 - защищен от доступа пальцев и крупных предметов, но не герметичен; подходит только для внутренней установки в закрытых помещениях;
• Модульная ширина: 1 модуль (17,5 мм) - компактный размер, легко устанавливается на DIN-рейку в щите;
• Срок службы: 15 лет - благодаря усиленным контактам и прочной конструкции срок эксплуатации значительно выше, чем у обычных автоматов;
• Тип переключения: выключатель-разъединитель - обеспечивает явный разрыв цепи, видимый невооружённым глазом;
• Контакты: нет НЗ/НО контактов, нет сигнализации - функция исключительно коммутационная.

Совместимость и монтаж

Выключатель нагрузки IEK (ИЭК) AR-SWN-1-080 совместим со всеми стандартными DIN-рейками шириной 35 мм. Установка выполняется путём защёлкивания на рейку - никаких дополнительных креплений не требует. Подключение осуществляется к верхним и нижним зажимам с помощью медных проводников сечением до 25 мм2 (по рекомендациям производителя).

Обязательно соблюдайте порядок подключения: вход - сверху, выход - снизу. Перед работой обязательно отключите питание и проверьте отсутствие напряжения тестером. Монтаж допускается только внутри электрических шкафов или щитов с уровнем защиты не ниже IP42.

Безопасность и стандарты

Выключатель нагрузки соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3 для устройств разъединителей. Конструкция обеспечивает двойной разрыв контактов - при отключении каждая фаза размыкается в двух точках, что полностью исключает возможность возобновления питания случайным образом. Это повышает безопасность при проведении ремонтных работ.

Преимущества

• Усиленные контакты - меньше износа при частых включениях, долгий срок службы даже при высоких циклах работы;
• Явный разрыв цепи - позволяет визуально подтвердить отключение, что важно для безопасности персонала;
• Компактная форма - занимает всего 1 модуль, экономит место в щите;
• Надёжность в условиях повышенной нагрузки - лучше справляется с коммутацией под током, чем стандартные автоматы;
• Совместимость с серией ARMAT - легко сочетается с другим оборудованием IEK одного семейства.

Ограничения применения

• Не предназначен для защиты от КЗ или перегрузок - обязательно используйте вместе с автоматическим выключателем;
• IP20 не допускает использование во влажных, пыльных или открытых помещениях - нельзя устанавливать на улице, в банях, подземных парковках;
• Работает только с переменным током - не применяйте в системах постоянного тока (DC);
• Не имеет индикации состояния - невозможно определить положение «вкл/выкл» без внешнего наблюдения;
• Не подходит для частого автоматического включения - предназначен для ручного оперирования.

Примеры использования

• Отключение питания тепловентилятора перед заменой фильтра;
• Ручное отключение насоса системы водоснабжения для профилактики;
• Отсоединение группы светильников в офисном помещении после окончания работы;
• Коммутация цепи нагревательного элемента в промышленной печи;
• Разъединение цепи перед техническим обслуживанием станка или конвейера.

Практические советы

• Выбирая выключатель нагрузки IEK (ИЭК) AR-SWN-1-080, убедитесь, что ваша нагрузка не превышает 80 А - превышение вызывает перегрев и преждевременный выход из строя;
• При использовании в щитах с несколькими аппаратурными группами - пометьте этот выключатель этикеткой, чтобы избежать ошибочных отключений;
• Не используйте его вместо автомата - он не спасёт от скачков тока. Обязательно ставьте в цепь предохранитель или автоматический выключатель;
• Проверяйте состояние контактов раз в год - особенно при частом применении. При появлении следов подгорания - замените устройство;
• При монтаже не затягивайте клеммы слишком сильно - это может повредить пластиковую корпусную часть.
