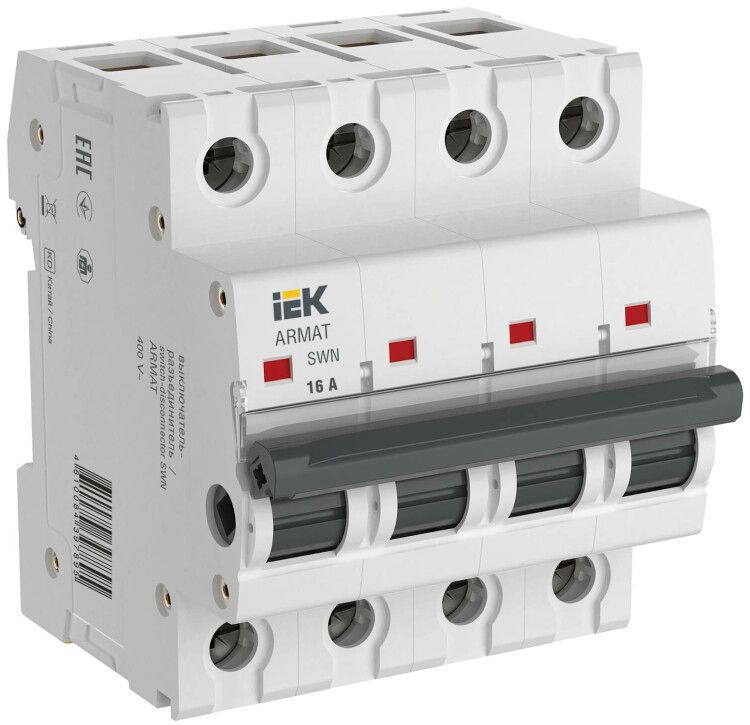

Выключатель нагрузки SWN ARMAT 4P 16А 400В модульный IEK (ИЭК) AR-SWN-4-016

Выключатель нагрузки IEK (ИЭК) ARMAT ar-swn-4-016 предназначен для безопасного отключения электрических цепей под нагрузкой. Этот четырёхполюсный аппарат обеспечивает надёжное коммутирование в промышленных и распределительных системах до 400 В переменного тока.

Назначение и область применения

Выключатель нагрузки IEK (ИЭК) ARMAT ar-swn-4-016 используется для ручного включения и отключения электрических цепей, когда на них есть рабочий ток. Он применяется там, где требуется частое оперативное управление питанием, но не нужна защита от перегрузок или КЗ - то есть вместо автомата, когда важнее долговечность контактов и гарантированное обесточивание.

Подходит для управления двигателями, нагревательными элементами, освещением, конвейерами, станками и другими устройствами, работающими под нагрузкой. Часто устанавливается перед УЗО, автоматическими выключателями или в качестве главного рубильника в щитах.

Технические характеристики

• Номинальный ток: 16 А - способен длительно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380–400 В переменного тока;
• Четыре полюса - позволяет одновременно отключать все три фазы и нулевой проводник;
• Тип напряжения: AC - работает только с переменным током, не постоянным;
• Степень защиты IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и воды; требует установки внутри закрытого щита;
• Модульная ширина: 4 модуля - занимает 72 мм по стандарту DIN 43880, легко монтируется на рейку;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и не более 10 000 операций включения/выключения;
• Двойной разрыв контакта - каждый контакт размыкается в двух точках, что исключает дуговое замыкание и повышает надёжность отключения;
• Нет НЗ-контактов и переключающих контактов - функционал ограничен только на отключение цепи, без сигнализации или управления вторичными контурами.

Совместимость и монтаж

Выключатель нагрузки IEK (ИЭК) ARMAT ar-swn-4-016 монтируется на Din-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется затягивать моментом 0,5–0,7 Нм, чтобы избежать оплавления изоляции или плохого контакта.

Работает совместно со всеми типами автоматических выключателей, УЗО и предохранителей, установленных после него. Не заменяет собой защитный аппарат - всегда используйте его в паре с автоматом или предохранителем для защиты от сверхтоков.

Установка возможна только в сухих помещениях с температурой от –25C до +40C. Не допускается использование вне щитового оборудования.

Безопасность и стандарты

Выключатель нагрузки соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция выполнена из самозагасающего материала, который препятствует распространению пламени при возгорании. Отличается высокой механической прочностью корпуса и устойчивостью к воздействию внешних факторов в рамках класса IP20.

Преимущества

• Усиленные медные контакты - служат в 3–5 раз дольше, чем у обычных автоматов, при частом использовании;
• Гарантированный двойной разрыв - полностью разрывает цепь, снижает риск пробоя между полюсами;
• Лёгкая визуальная проверка состояния - положение рычага сразу показывает, включен ли прибор;
• Низкий уровень шума при работе - благодаря механизму быстрого размыкания, дуга гасится эффективно;
• Простота обслуживания - можно заменить без демонтажа всей системы, если он установлен на Din-рейку.

Ограничения применения

• Не имеет встроенной защиты от перегрузок и коротких замыканий - обязательно использовать с автоматическим выключателем;
• IP20 - нельзя применять во влажных, запылённых или открытых местах (двор, улица, цех с брызгами);
• Не предназначено для работы с постоянным током - даже небольшое DC может вызвать эрозию контактов;
• Не поддерживает дистанционное управление - только ручное включение/отключение;
• Не следует использовать для частого включения двигателей выше 1000 раз в год - это снизит срок службы контактов.

Примеры использования

• Главный выключатель в распределительном щите производственного участка;
• Отключающее устройство перед частотным преобразователем на насосной станции;
• Рубильник для аварийного отключения теплового аппарата в цехе;
• Общий выключатель питания группы светильников в административном помещении;
• Компонент в ящике управления конвейера, где часто требуется остановка без срабатывания защиты.

Практические советы

• Выбирая выключатель нагрузки IEK (ИЭК) ARMAT ar-swn-4-016, убедитесь, что ваша система действительно требует именно такой режим - если нужны защита и автоматика, лучше взять автоматический выключатель;
• Проверьте посадочные размеры: ширина 72 мм должна точно подходить под вашу Din-рейку;
• При подключении фаз и нулей следите за цветовой маркировкой - L1/L2/L3/N должны попасть на правильные клеммы;
• Не забудьте про обязательную блокировку - после отключения устройства необходимо подтвердить отсутствие напряжения тестером;
• Если вы выбираете аналог, обращайте внимание на количество полюсов и наличие двойного разрыва - эти два параметра обеспечивают безопасность.
