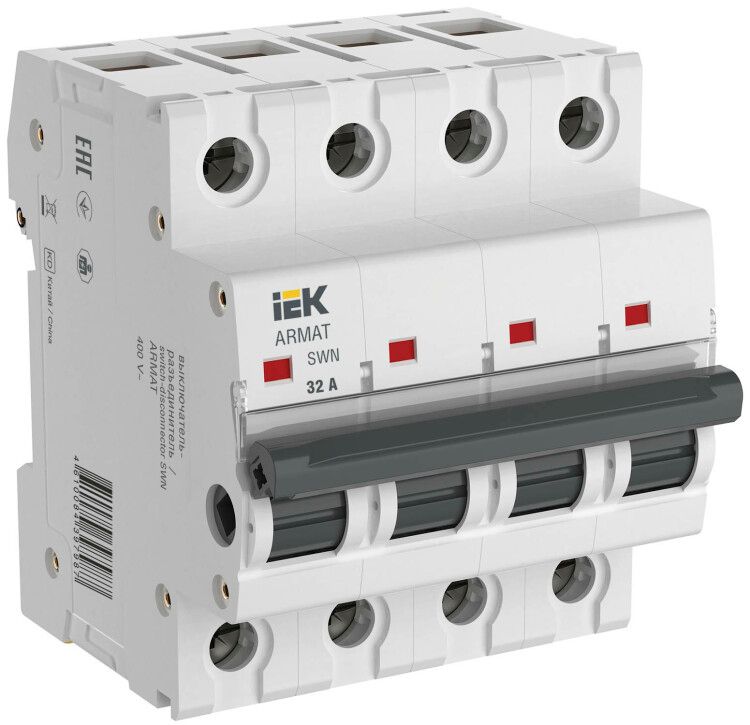

Выключатель нагрузки SWN 4P 32А ARMAT (4-полюсный, 4 модуля) IEK AR-SWN-4-032

Выключатель нагрузки 4 полюса 32 А от бренда IEK (ИЭК), артикул ar-swn-4-032, предназначен для безопасного отключения электрических цепей под нагрузкой. Применяется в распределительных щитах промышленных объектов и коммерческих зданий, где требуется надёжное управление трёхфазными сетями.

Назначение и область применения

Выключатель нагрузки 4 полюса 32 А используется для ручного включения и отключения трёхфазных цепей, когда на них есть рабочий ток. Отличается от обычных автоматов тем, что не имеет функции защиты от перегрузок или КЗ - он лишь размыкает цепь. Подходит для управления двигателями, нагревательными элементами, конвейерами, насосами и другим оборудованием, требующим частых операций отключения. Часто устанавливается перед автоматическими выключателями или УЗО как устройство изоляции.

Технические характеристики

• Номинальный ток: 32 А - способен работать длительно при этом значении без перегрева;
• Номинальное напряжение: 400 В - рассчитан на использование в трёхфазных сетях переменного тока до 400 В между фазами;
• Четыре полюса - одновременно отключает все три фазы и нулевой проводник;
• Тип напряжения: AC - работает только с переменным током;
• Степень защиты IP20 - защищён от доступа пальцами и крупных предметов, но не от пыли и воды - применяется внутри закрытых щитов;
• Модульная ширина: 4 модуля - занимает 72 мм в DIN-рейке, совместим со стандартными щитами;
• Срок службы: 15 лет - обеспечивается прочностью механических компонентов и усиленными контактами;
• Двойной разрыв контакта - каждый полюс разрывает цепь в двух точках, повышая надёжность изоляции после отключения.

Совместимость и монтаж

Устройство монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется затягивать кабель с усилием, указанным в руководстве (обычно 0,8–1,0 Нм). Максимальное сечение жил: 16 мм2 (медные). Выключатель нагрузки 4 полюса 32 А не требует внешнего питания и не содержит электроники - просто подсоедините входные и выходные провода. Обязательно соблюдайте порядок: питание подаётся сверху, нагрузка - снизу. После установки проверьте свободное перемещение рычага - он должен легко фиксироваться в положениях “ON”/“OFF”.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.3 и IEC 60947-3. Соответствует нормам безопасности для оборудования класса II. Не предназначено для работы в условиях взрывоопасной среды. Электроизолирующие части выполнены из самозатухающего термопластика, предотвращающего распространение пламени.

Преимущества

• Усиленные медные контакты - выдерживают большее количество циклов включения/выключения по сравнению с автоматами;
• Двойной разрыв контакта - полностью исключает риск прохождения тока через слабый контакт даже при старении;
• Надёжная фиксация в обоих положениях - предотвращает случайное отключение или недостаточное замыкание;
• Простота обслуживания - нет необходимости в регулярной наладке, достаточно периодической проверки состояния контактов;
• Совместим с другими изделиями серии ARMAT - позволяет собирать унифицированные щитовые решения.

Ограничения применения

• Не является защитным аппаратом - нельзя использовать вместо автомата для защиты от перегрузок и коротких замыканий;
• Работает только в помещениях - IP20 не допускает применение во влажных, пыльных или открытых местах;
• Не поддерживает дистанционное управление - только ручное включение/отключение;
• Не рассчитан на работу с постоянным током - запрещена установка в DC-сетях;
• Не следует применять для частого включения двигателей более 10 раз в час - возможен износ механизмов.

Примеры использования

• Отключение трёхфазного станка перед техобслуживанием;
• Разъединение контура тепловой завесы в торговом зале;
• Обеспечение видимого разрыва цепи перед ремонтом конвейера;
• Подготовка участка сети к работе с УЗО или дифференциальным автоматом.

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения тестером - даже при отключенном выключателе нагрузки 4 полюса 32 А возможно наличие напряжения на стороне нагрузки;
• Выбирайте этот выключатель, если нужен долговечный и надёжный разъединитель, а не защита - для защиты используйте параллельно автоматический выключатель;
• При сборке щита следите, чтобы другие устройства не мешали движению рычага - особенно важно при плотной укладке;
• Проверяйте состояние контактов каждые 1–2 года - при появлении потёмнений или оплавления заменяйте устройство;
• Артикул ar-swn-4-032 - единственный вариант в линейке ARMAT с таким сочетанием полюсов и тока - аналоги других брендов могут отличаться габаритами и типом клемм.
