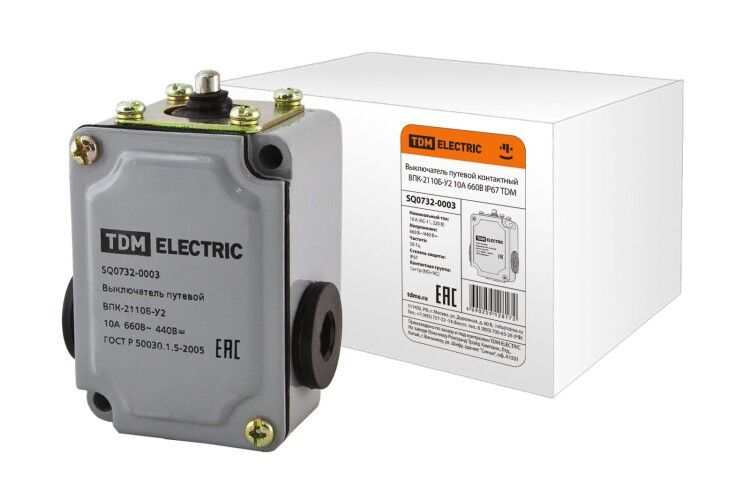

Выключатель путевой контактный ВПК-2110Б-У2 10А 660В IP67 от TDM ELECTRIC - устройство для автоматического отключения или переключения цепей при достижении механическим элементом заданного положения. Применяется в условиях повышенной запыленности, влаги и агрессивной среды, где важна надёжность контакта.

Назначение и область применения

Выключатель путевой контактный ВПК-2110Б-У2 10А 660В IP67 используется для контроля перемещений механизмов: он замыкает или размыкает электрическую цепь при физическом контакте с движущимся объектом - например, с толкателем на станке, рамой элеватора или ползунком конвейера. Подходит для установки в промышленном оборудовании, на линиях сборки, в системах автоматизации, где требуется точное позиционирование.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 660 В
• Степень защиты: IP67 - полностью защищён от пыли и выдерживает кратковременное погружение в воду до 1 метра на 30 минут
• Материал корпуса: силумин - сплав алюминия и кремния, устойчивый к коррозии, ударным нагрузкам и износу
• Исполнение: У2 - предназначено для работы в умеренном климате при температуре от −25C до +40C

Совместимость и монтаж

Выключатель ВПК-2110Б-У2 10А 660В IP67 имеет стандартную крепёжную базу с двумя отверстиями под болты M4. Для монтажа необходимо обеспечить жёсткую фиксацию корпуса, чтобы исключить вибрацию, которая может вызвать ложные срабатывания. Кабель подводится через резьбовой ввод M20x1,5. Направление действия рычага - вертикальное или горизонтальное, в зависимости от установки. Перед монтажом проверьте совпадение посадочного места с геометрией движущегося элемента - зазор между толкателем и контактом должен быть минимальным, но без перегрузки механизма.

Безопасность и стандарты

Выключатель ВПК-2110Б-У2 10А 660В IP67 соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 14254 по степени защиты IP67. Конструкция рассчитана на работу в сетях переменного тока частотой 50–60 Гц. Не предназначен для коммутации взрывоопасных сред или цепей с импульсными нагрузками выше 10 А.

Преимущества

• Корпус из силумина обеспечивает долгий срок службы даже в агрессивных средах - на открытых площадках, в цехах с мойкой или влажной атмосферой
• Защита IP67 позволяет использовать устройство там, где обычные выключатели выходят из строя из-за пыли или брызг воды
• Высокая механическая прочность снижает риск повреждения при случайных ударах или перегрузках
• Работает без обслуживания - герметичная контактная группа не требует регулярной чистки

Ограничения применения

• Не применяется в средах с постоянным погружением в жидкости - IP67 не гарантирует длительную водонепроницаемость
• Не рекомендован для управления двигателями мощностью свыше 5,5 кВт без дополнительных контакторов
• Запрещается применять в местах с воздействием открытого пламени, паров кислот или щелочей
• Рабочая температура ограничена диапазоном −25…+40 C; при более низких температурах возможна потеря пластичности материалов

Примеры использования

• Автоматическое отключение ленточного конвейера при достижении крайнего положения
• Фиксация положения люка на технологической установке перед запуском
• Контроль хода штамповочного пресса - сигнал о завершении рабочего хода
• Остановка лифтового механизма при достижении этажа

Практические советы

• Перед установкой проверьте, что толкатель выключателя ВПК-2110Б-У2 10А 660В IP67 будет активирован именно в нужной точке движения - используйте пробный цикл без питания
• Подключайте провода с запасом длины, чтобы избежать натяжения при вибрации оборудования
• При использовании в холодных помещениях допускается предварительный прогрев устройства перед первым включением
• Не затягивайте крепёж слишком сильно - это может деформировать корпус из силумина
• При замене старого выключателя - сравнивайте тип контактов (нормально замкнутые/разомкнутые) и направление действия рычага
