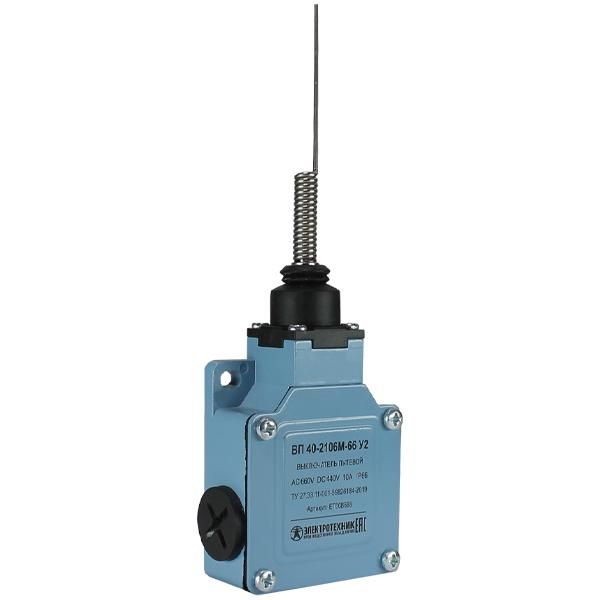

Выключатель путевой ВП 40-2106М-66 У2 1НО+1НЗ IP66 рычаг пружинный "кошачий ус" мгновенный без сальника Электротехник ET008688

Выключатель путевой ВП 40-2106М-66 У2 - это надёжный концевой выключатель с пружинным рычагом и степенью защиты IP66, предназначенный для фиксации положений механизмов в автоматизированных системах. Бренд Электротехник обеспечивает соответствие требованиям промышленной эксплуатации, а артикул et008688 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Выключатель путевой ВП 40-2106М-66 У2 используется для контроля окончания движения механических узлов - например, когда деталь достигает крайнего положения на конвейере, станке или шлюзе. Он сигнализирует контроллеру о достижении заданной точки, что позволяет остановить процесс, изменить направление или активировать следующий этап. Применяется в условиях с высокой запылённостью, влагой и вибрациями - типичных для заводских линий, логистических комплексов и горнодобывающего оборудования.

Технические характеристики

• Степень защиты: IP66 - полностью защищён от пыли и мощных струй воды из любого направления;
• Тип включения: мгновенный - контакт замыкается/размыкается сразу при достижении порогового усилия, без задержки;
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) - позволяют управлять двумя цепями одновременно;
• Номинальный ток: 10 А - рассчитан на нагрузки до 10 ампер в цепях переменного или постоянного тока;
• Тип элемента управления: пружинный стержень - срабатывает при нажатии, возвращается в исходное положение за счёт внутренней пружины;
• Подключение: кабельный ввод PG - стандартный вход для гибкого кабеля с наружным диаметром до 12–14 мм;
• Рабочая температура: от –40 C до +50 C - работает в холодных складах и жарких цехах;
• Корпус: металл с порошковым покрытием - устойчив к коррозии, ударным нагрузкам и химическим воздействиям;
• Габариты: 52×25×199 мм - компактная форма для установки в ограниченном пространстве;
• Диаметр корпуса: 25 мм - совпадает со стандартными крепёжными отверстиями и муфтами;
• Форма корпуса: прямоугольный параллелепипед - удобна для крепления на плоские поверхности;
• Функция безопасности: да - соответствует требованиям к аварийному отключению в соответствии с ГОСТ Р МЭК 60947-5-1.

Совместимость и монтаж

Выключатель путевой ВП 40-2106М-66 У2 монтируется на раму, стойку или опорную плиту с помощью двух крепёжных отверстий в основании корпуса. Диаметр отверстий не указан, но обычно соответствует M4 или M5. Кабельный ввод PG позволяет подключить провода без дополнительных переходников - достаточно продеть кабель через ввод и затянуть гайку. Для точной настройки положения используйте регулируемые упоры или фланцы. Обязательно проверьте, чтобы рычаг свободно перемещался без трения о соседние детали. Отсутствие сальника означает, что герметизация осуществляется только за счёт корпуса - не применяйте в средах с постоянным погружением в жидкости.

Безопасность и стандарты

Выключатель путевой ВП 40-2106М-66 У2 соответствует требованиям ГОСТ Р МЭК 60947-5-1 для коммутационных устройств в промышленных системах. Функция безопасности реализована через гарантированное размыкание контакта при срабатывании - предотвращает самопроизвольный запуск оборудования после остановки. Соответствует также требованиям EN 60204-1 по защите персонала.

Преимущества

• Универсальная комбинация 1НЗ+1НО - позволяет использовать один прибор вместо двух отдельных выключателей;
• Металлический корпус с порошковым покрытием - долговечнее пластиковых аналогов при повышенных механических нагрузках;
• IP66 - обеспечивает работу в самых сложных условиях без необходимости внешней защиты;
• Мгновенное действие - минимизирует риск неверного срабатывания при медленном движении механизма;
• Широкий диапазон температур - подходит для работы вне помещений и в неотапливаемых зонах.

Ограничения применения

• Не предназначен для погружения в воду - IP66 не гарантирует герметичность при длительном контакте с жидкостью;
• Отсутствует сальник - нельзя применять там, где требуется герметизация вокруг кабеля (например, во взрывоопасных зонах класса 1);
• Номинальный ток 10 А - не подходит для управления силовыми цепями выше этого значения без использования промежуточных реле;
• Не имеет регулировки усилия срабатывания - фиксированная чувствительность, требует точной настройки положения рычага;
• Не рекомендован для частого срабатывания более 120 раз в минуту - возможен быстрый износ пружины и контактов.

Примеры использования

• На конвейерах - фиксирует завершение перемещения бункера или платформы;
• На станках ЧПУ - определяет крайние положения стола или шпинделя;
• В лифтовых системах - сигнал о достижении этажа;
• На дверях шлюзов - отключает насосы при полном открытии/закрытии;
• В системах вентиляции - контролирует положение заслонок.

Практические советы

• Перед установкой проверьте, чтобы рычаг не упирался в другие детали - он должен двигаться свободно при минимальном усилии;
• Используйте кабели с жилами сечением 0,5–2,5 мм2 - они идеально подходят под ввод PG;
• При монтаже в вибрирующей среде закрепите кабель хомутиком на расстоянии 10–15 см от выключателя - это снизит нагрузку на выводы;
• Для обслуживания открутите гайку ввода и выньте кабель - не нужно демонтировать весь прибор;
• Проверяйте работоспособность каждые 6 месяцев - особенно в условиях высокой запылённости; очищайте контактную группу сухой щёткой;
• Артикул et008688 и бренд Электротехник - сохраняйте эти данные при заказе запасных частей - модели с похожими названиями могут отличаться по внутреннему устройству.
