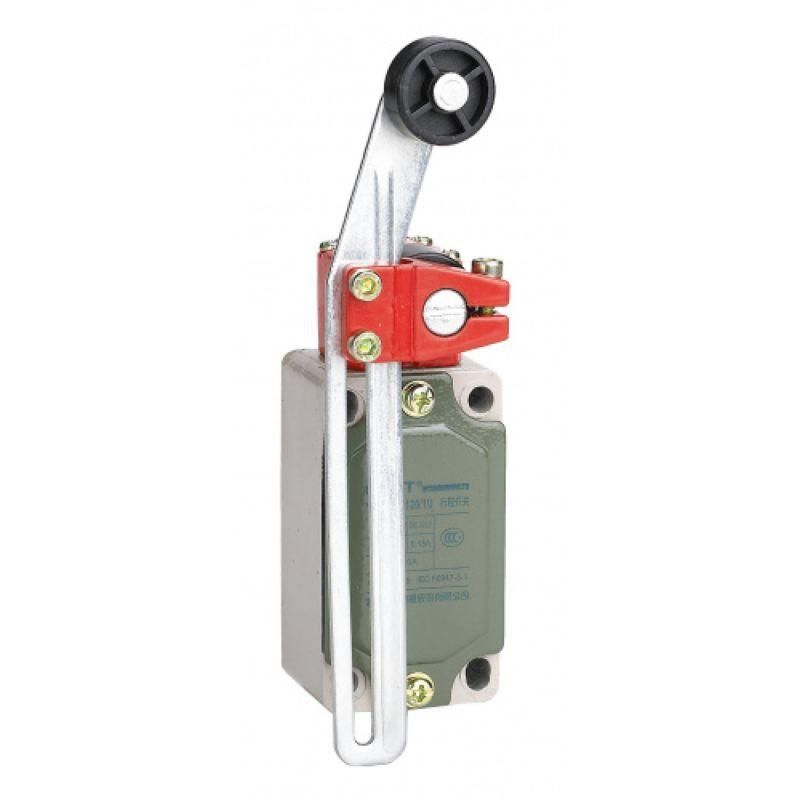

Выключатель путевой YBLX-P1/120/1U с регулируемой длиной одиночного рычага и ролика | 437074 CHINT

Выключатель путевой YBLX-P1/120/1U от CHINT — это надёжный концевой выключатель с регулируемым рычагом и роликом, предназначенный для точного фиксирования положений механизмов в системах безопасности и автоматизации. Его конструкция обеспечивает долгую работу даже в условиях повышенной запылённости.

Назначение и область применения

Выключатель путевой YBLX-P1/120/1U применяется для автоматического отключения, переключения или контроля движения механических узлов. Он реагирует на физическое воздействие — когда объект задевает роликовый рычаг, выключатель меняет состояние своих контактов. Подходит для установки на станках, конвейерах, лифтах, шлюзах и других устройствах, где требуется точно зафиксированная точка остановки или смены направления движения.

Технические характеристики

• Тип: Концевой выключатель с роликовым рычагом
• Диаметр корпуса: 22 мм
• Габариты: 142×10×142 мм
• Защита IP: IP52 — защита от пыли (не полностью герметичен) и капель воды, падающих вертикально
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Номинальный ток:
  • 6 А при переменном токе 24 В (AC-15)
  • 5 А при переменном токе 230 В (AC-15)
  • 0,16 А при постоянном токе 24 В (DC-13)
• Подключение: Кабельный ввод типа PG (для гибкого провода с изоляцией)
• Материал корпуса: Металл с порошковым покрытием — устойчив к коррозии и механическим повреждениям
• Рабочая температура: от –5 до +40 °C

Совместимость и монтаж

Выключатель путевой YBLX-P1/120/1U монтируется на жёсткую поверхность с помощью крепёжных отверстий в корпусе. Учитывайте посадочные размеры — длина рычага регулируется, но базовая ось имеет диаметр 22 мм, что соответствует типовым кронштейнам. Кабельный ввод PG позволяет подключить провод с внешним диаметром 5–9 мм. Перед установкой проверьте, чтобы рычаг свободно двигался без заклинивания. Направление срабатывания можно менять — рычаг поворачивается вокруг оси, позволяя адаптировать угол контакта под конкретную траекторию движения.

Безопасность и стандарты

Выключатель путевой YBLX-P1/120/1U рассчитан на работу в сетях с напряжением до 380 В переменного тока и 220 В постоянного тока. Соответствует требованиям к коммутационным устройствам для промышленного оборудования. Не предназначен для взрывоопасных зон. Применяется в соответствии с классом защиты IP52 — не используйте в средах с брызгами, струями воды или высокой влажностью.

Преимущества

• Регулируемая длина рычага — позволяет точно настроить расстояние срабатывания без замены детали
• Ролик снижает трение и износ при частых контактах — увеличивает срок службы
• Металлический корпус с порошковым покрытием — прочнее пластиковых аналогов, устойчив к ударным нагрузкам
• Комбинированные контакты (1НЗ+1НО) — дают возможность использовать один прибор для двух функций: остановки и сигнализации
• Удобный кабельный ввод — исключает необходимость в дополнительных соединительных коробках

Ограничения применения

• Не подходит для помещений с высокой влажностью, мытьём струёй воды или влажными условиями — IP52 не обеспечивает защиту от брызг под углом
• Максимальный ток постоянного тока всего 0,16 А — нельзя применять для управления мощными DC-цепями (например, двигателями)
• Работает только в пределах температур –5…+40 °C — не используется в холодильных камерах или на открытом воздухе зимой
• Не рекомендован для частых импульсных срабатываний выше 60 раз в минуту — возможен быстрый износ контактов

Примеры использования

• На конвейере — останавливает ленту при достижении крайнего положения
• На станке ЧПУ — фиксирует начальную позицию инструмента перед запуском цикла
• В лифте — определяет уровень этажа для точной остановки кабины
• На шлюзе — активирует сигнал при открытии/закрытии ворот
• В системе безопасности — отключает питание при открывании ограждения

Практические советы

• Перед установкой проверьте, чтобы рычаг не задевал другие детали — он должен работать только при целенаправленном контакте
• Используйте кабели с подходящим диаметром для ввода PG — слишком толстый провод не войдёт, слишком тонкий — будет болтаться
• При длительной работе в пыльных условиях периодически очищайте ролик — грязь может вызвать ложное срабатывание
• Для контрольных задач лучше использовать оба контакта (НО и НЗ): один для остановки, второй — для сигнала на пульт
• Не затягивайте крепления слишком сильно — это может деформировать корпус и изменить чувствительность рычага
