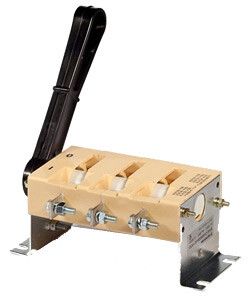

Рубильник ВР32-31В31250-32 УХЛ3 100А съемная боковая смещенная рукоятка 3-х полюсный на одно направление с дугогасительными камерами IP32 - ET006529 Электротехник

Выключатель-разъединитель ВР32-31В31250-32 УХЛ3 100А 3-х полюсный съемная боковая смещенная рукоятка с дугогасительными камерами IP32 от Электротехник предназначен для безопасного отключения и включения силовых цепей до 100 А в системах распределения электроэнергии. Его конструкция обеспечивает надежную работу в условиях повышенной влажности и температурных перепадов, что делает его подходящим для промышленных объектов.

Назначение и область применения

Выключатель-разъединитель ВР32-31В31250-32 УХЛ3 используется для ручного управления электрическими цепями на напряжение до 660 В переменного тока и 440 В постоянного тока. Он сочетает функции выключателя нагрузки и разъединителя - позволяет отключить цепь под нагрузкой и обеспечить визуальный разрыв для проведения работ. Подходит для установки в щитах распределения, на входе оборудования, в цепях двигателей, нагревателей, конвейеров и других мощных потребителей.

Технические характеристики

• Номинальный ток: 100 А
• Число полюсов: 3
• Максимальное рабочее напряжение: 660 В AC / 440 В DC
• Степень защиты: IP32 - защита от предметов более 2,5 мм и капель воды, падающих вертикально
• Исполнение: УХЛ3 - умеренный климат, для работы при температурах от −40 C до +40 C
• Тип привода: съемная боковая смещенная рукоятка - удобна для монтажа в ограниченном пространстве
• Наличие дугогасительных камер - гасит электрическую дугу при отключении под нагрузкой
• Контактная система: ножевого типа с двойным видимым разрывом
• Токоведущие части: изготовлены из медного проводника марки М1
• Корпус: из самозагасающегося, ударопрочного пластика

Совместимость и монтаж

Установка выполняется на DIN-рейку или жесткий монтаж на стену/панель. Для фиксации используются болты через отверстия в корпусе. Клеммы рассчитаны на зажим проводов сечением до 50 мм2. Благодаря съемной рукоятке можно легко заменить её при необходимости, не демонтируя весь аппарат. Обязательно соблюдайте посадочные размеры: ширина аппарата соответствует стандартному модулю для компактных щитов. Перед монтажом проверьте соответствие токовой нагрузки цепи номиналу 100 А.

Безопасность и стандарты

Выключатель-разъединитель ВР32-31В31250-32 УХЛ3 соответствует требованиям ГОСТ Р 50030.3–2018 (IEC 60947-3) для устройств коммутационных. Двойной видимый разрыв гарантирует отсутствие скрытых соединений после отключения - важное условие безопасности при обслуживании. Дугогасительные камеры снижают риск возгорания и повреждения контактов при частых операциях включения-отключения под нагрузкой.

Преимущества

• Надежная работа даже при частых коммутациях благодаря качественным медным контактам и дугогасительным камерам
• Визуально контролируемый разрыв цепи - минимизация риска случайного включения
• Съемная рукоятка упрощает сервис и замену без полного демонтажа
• Устойчивость к химическим воздействиям и влажности за счет материала корпуса
• Поддержание целостности изоляции при перегрузках и аварийных режимах

Ограничения применения

• Не предназначен для автоматического отключения - требует ручного управления
• IP32 не обеспечивает защиту от струй воды или пылевой среды; не применяйте в открытых площадках или местах с активным пылеобразованием
• Запрещено использовать в качестве основного средства защиты от короткого замыкания - необходимо применять совместно с предохранителем или автоматическим выключателем
• Не рекомендован для частых включений/отключений свыше 100 раз в час - возможен быстрый износ контактов

Примеры использования

• Отключение питания двигателя насоса на водоканале перед ремонтом
• Разъединение цепи конвейера в пищевой промышленности для планового ТО
• Функциональный рубильник в распределительном щите производственного участка
• Обеспечение безопасного доступа к оборудованию в холодильных установках

Практические советы

• Перед первым включением проверните рукоятку несколько раз вручную - это смажет механизм и исключит заклинивание
• При использовании в помещениях с высокой влажностью регулярно осматривайте контакты на окисление
• Не используйте рукоятку как рычаг - прикладывайте усилие только в плоскости вращения
• При замене рукоятки обязательно отключите питание и убедитесь, что новая рукоятка точно совпадает по форме и положению фиксаторов
• Для долговечности работы не допускайте превышения номинального тока 100 А - это снизит срок службы контактов
