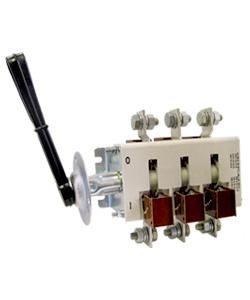

Рубильник ВР32-35В31250-32 УХЛ3 250А съёмная боковая смещённая рукоятка 3-х полюсный на одно направление с дугогасительными камерами IP32 - ET006530 Электротехник ET503810

Выключатель-разъединитель ВР32-35В31250-32 УХЛ3 от Электротехник - устройство для безопасного отключения и коммутации силовых цепей до 250 А в системах распределения электроэнергии. Подходит для установки в щитах и распределительных устройствах, где требуется явный визуальный разрыв цепи и гашение дуги при отключении нагрузки.

Назначение и область применения

Выключатель-разъединитель ВР32-35В31250-32 УХЛ3 используется для ручного отключения и включения электрических цепей под нагрузкой. Он сочетает функции выключателя нагрузки и разъединителя: обеспечивает надёжное отключение тока и создаёт видимый разрыв цепи для безопасности при обслуживании. Применяется в распределительных щитах на предприятиях, в производственных линиях, на насосных станциях, в системах автоматизации, где есть необходимость частого отключения оборудования без автоматического управления.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: до 660 В переменного тока, до 440 В постоянного тока
• Число полюсов: 3
• Степень защиты: IP32 - защита от предметов больше 2,5 мм и капель воды, падающих вертикально
• Исполнение: УХЛ3 - для работы в условиях умеренного климата с повышенной влажностью и температурой от −40 C до +40 C
• Тип привода: съёмная боковая смещённая рукоятка - позволяет удобно оперировать устройством даже при ограниченном доступе
• Наличие дугогасительных камер - снижают риск возгорания и продлевают срок службы контактов при отключении нагрузки
• Контактная система: ножевого типа с двойным видимым разрывом - гарантирует полную изоляцию цепи при отключенном положении
• Материал токоведущих элементов: медь марки М1 - обеспечивает низкое переходное сопротивление и долговечность
• Корпус: изготовлен из негорючего пластикового материала - повышает пожаробезопасность

Совместимость и монтаж

Устройство монтируется на DIN-рейку или жестко крепится на панель. Для подключения используются верхние и нижние клеммы - провода заходят сверху и снизу. Съёмная рукоятка позволяет заменить её при необходимости или использовать с другим типом привода. Перед установкой проверьте соответствие посадочного места и зазора вокруг аппарата - необходимо минимум 50 мм свободного пространства спереди для удобного переключения. Кабели должны иметь сечение, соответствующее току 250 А (обычно 95–120 мм2 медный провод).

Безопасность и стандарты

Выключатель-разъединитель ВР32-35В31250-32 УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 12433. Обеспечивает видимый разрыв цепи - обязательное условие для проведения работ по технике безопасности. Дугогасительные камеры предотвращают образование открытой дуги, что снижает риск поражения током и возгорания. Условия эксплуатации УХЛ3 позволяют применять устройство в помещениях с повышенной влажностью, но не во внешних установках без дополнительной защиты.

Преимущества

• Явный визуальный разрыв цепи - легко определить, находится ли аппарат в положении «вкл/выкл»
• Дугогасительные камеры - увеличивают срок службы контактов и обеспечивают безопасное отключение под нагрузкой
• Съёмная рукоятка - упрощает обслуживание и позволяет менять способ управления без замены всего аппарата
• Медные токоведущие части - снижают нагрев и потери мощности
• Негорючий корпус - повышает уровень пожарной безопасности в шкафах и щитах

Ограничения применения

• Не предназначен для частых включений/отключений более 10 раз в час - это сокращает срок службы контактов
• Не работает в условиях постоянного воздействия воды, пыли или химически активных сред - степень защиты IP32 недостаточна для улицы или сырых цехов без кожуха
• Не имеет автоматической защиты от перегрузки или короткого замыкания - требует совместной установки с автоматическими выключателями или предохранителями
• Не рекомендован для использования в системах с высокой частотой коммутаций (например, частотные преобразователи) - возможен быстрый износ контактов

Примеры использования

• Отключение питания двигателя насосной станции перед ремонтом
• Ручное отключение участка конвейера для технического обслуживания
• Распределительный щит на заводе с несколькими линиями 380 В - каждый потребитель имеет собственный ВР32-35В31250-32
• Подключение автономного источника питания через разъединитель для перевода нагрузки вручную

Практические советы

• Перед каждым отключением убедитесь, что нагрузка минимальна - лучше отключать при малом токе, чтобы снизить нагрузку на дугогасительные камеры
• Проверяйте состояние контактов раз в 6–12 месяцев - особенно после многократных отключений под нагрузкой
• При использовании в холодном помещении допускается работа при −40 C, но перед первым включением прогрейте механизм вручную - резина и пластик становятся хрупкими при низких температурах
• Запасные рукоятки можно заказывать отдельно - они совместимы со всеми моделями серии ВР32
• Обязательно используйте блокировочные устройства (замки, пломбы) при проведении ремонтных работ - это требование нормативов по электробезопасности
