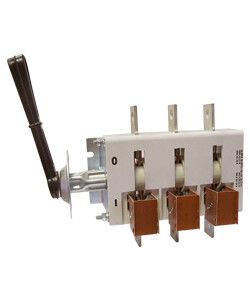

Рубильник ВР32-37В31250-32 УХЛ3 400А съемная боковая смещенная рукоятка - ET002137 Электротехник ET010236

Выключатель-разъединитель ВР32-37 В 31250-32 УХЛ3 400А 3-х полюсный съемная боковая смещенная рукоятка с дугогасительными камерами IP32 от бренда Электротехник предназначен для безопасного отключения и включения силовых цепей до 400 А в системах распределения электроэнергии. Его конструкция с дугогасительными камерами позволяет работать под нагрузкой, что отличает его от обычных разъединителей.

Назначение и область применения

Выключатель-разъединитель ВР32-37 используется для ручного управления электрическими цепями в условиях частых операций включения и отключения под нагрузкой. Он применяется в щитах распределения электроэнергии на предприятиях, в производственных линиях, на насосных станциях, в системах кондиционирования и других объектах с мощностью до 400 А.

Подходит для работы в сетях переменного тока до 660 В и постоянного тока до 440 В. Отличается от простых разъединителей возможностью коммутации тока - то есть может отключать оборудование даже при работающей нагрузке, не вызывая опасных дуг.

Технические характеристики

• Номинальный ток: 400 А
• Число полюсов: 3
• Максимальное рабочее напряжение: 660 В AC / 440 В DC
• Степень защиты: IP32 - защита от предметов больше 2,5 мм и капель воды, падающих вертикально
• Исполнение: УХЛ3 - для умеренного климата, с повышенной влажностью и температурой от −40 C до +40 C
• Тип привода: съемная боковая смещенная рукоятка - обеспечивает удобство монтажа в ограниченном пространстве
• Конструкция: ножевой тип с двойным видимым разрывом цепи - гарантирует наглядную проверку отключенности
• Контакты: выполнены из медного сплава М1 - обеспечивают низкое переходное сопротивление и долгий срок службы
• Дугогасительные камеры: снижают энергию электрической дуги при отключении под нагрузкой
• Материал корпуса: негорючие пластические материалы - соответствуют требованиям пожарной безопасности

Совместимость и монтаж

Выключатель-разъединитель ВР32-37 монтируется на DIN-рейку или жестко крепится на панель. Для установки требуется свободное пространство вокруг аппарата - минимум 50 мм с каждой стороны для теплоотвода и доступа к рукоятке. Съемная рукоятка позволяет менять её положение после сборки, что особенно удобно при компактном размещении в шкафах.

При подключении соблюдайте полярность: входные клеммы должны быть соединены с источником питания, выходные - с нагрузкой. Кабели фиксируются болтовыми зажимами - момент затяжки не более 8–10 Нм, чтобы не повредить контакты.

Безопасность и стандарты

Выключатель-разъединитель ВР32-37 соответствует ГОСТ Р 50030.3 и международному стандарту IEC 60947-3. Двойной видимый разрыв цепи обеспечивает соответствие нормам безопасности при проведении ремонтных работ - можно визуально убедиться, что цепь отключена. Нагревостойкий материал корпуса предотвращает распространение пламени при аварийных ситуациях.

Преимущества

• Дугогасительные камеры позволяют отключать нагрузку без риска повреждения контактов и возгорания
• Двойной разрыв цепи - визуальный контроль состояния выключателя, важен для персонала по ТБ
• Съемная рукоятка - гибкость в размещении, возможность установки в труднодоступных местах
• Медные токоведущие части - минимальные потери энергии, устойчивость к окислению
• УХЛ3 исполнение - надежная работа в холодных и влажных помещениях, включая производственные цеха и наружные щитовые

Ограничения применения

• Не предназначен для автоматического отключения - требует ручного воздействия
• IP32 не защищает от струй воды или пыли - нельзя использовать во влажных средах с брызгами или в пыльных производствах без дополнительной защиты
• Не рассчитан на частые включения/отключения свыше 1000 раз в год - при большей нагрузке рекомендованы автоматы или контакторы
• Не имеет функции защиты от перегрузки или короткого замыкания - должен использоваться совместно с предохранителями или автоматическими выключателями

Примеры использования

• Отключение двигателя насосной станции перед обслуживанием
• Ручное управление питанием конвейера на пищевом производстве
• Распределительный щит в цехе с металлообработкой, где требуется периодическое отключение оборудования
• Щитовое помещение на тепловой станции с высокой влажностью воздуха

Практические советы

• Перед каждым включением проверяйте состояние контактов - наличие следов оплавления или нагара требует замены
• При монтаже используйте резиновые прокладки под корпус, если он установлен на металлическую поверхность - это снизит риск вибраций
• Снимите рукоятку перед работой вблизи активных цепей - это исключит случайное включение
• Для длительной эксплуатации в условиях запыленности - устанавливайте выключатель-разъединитель ВР32-37 внутри закрытого шкафа с классом защиты IP54+
• Запомните: этот аппарат - не автомат! Он не защитит от перегрузки - всегда сочетайте его с устройствами защиты
