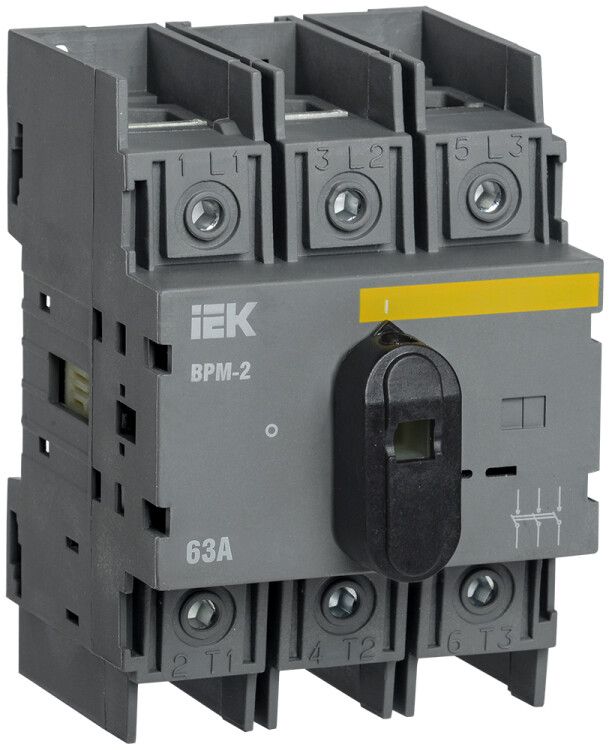

Выключатель-разъединитель модульный 3п 63А ВРМ-2 KARAT IEK MVR20-3-063

Выключатель-разъединитель модульный 3-полюсный 63А ВРМ-2 от IEK (ИЭК) - устройство для безопасного отключения электрической цепи под нагрузкой, установленное на DIN-рейку. Он обеспечивает механическую изоляцию цепи и применяется там, где требуется надёжное и видимое отключение потребителей - например, в распределительных щитах жилых и общественных зданий.

Назначение и область применения

Выключатель-разъединитель модульный 3-полюсный 63А ВРМ-2 используется для ручного отключения электрических цепей под нагрузкой. Его основная задача - физически разорвать цепь, чтобы исключить риск поражения током при обслуживании или ремонте. Устройство не предназначено для частого включения/выключения, как автоматический выключатель, а служит для оперативного и безопасного отключения групп потребителей: освещения, розеток, бытовых приборов, систем вентиляции.

Подходит для установки в этажных, квартирных и распределительных щитах жилых домов, офисов, школ, больниц - местах, где важна визуальная проверка состояния цепи и возможность отключения без снятия напряжения с всего щита.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может проводить без перегрева.
• Номинальное напряжение: 690 В - допустимое рабочее напряжение переменного и постоянного тока (AC/DC).
• Количество полюсов: 3 - позволяет одновременно отключать три фазы в трёхфазной сети.
• Способ монтажа: DIN-рейка - устанавливается стандартным защёлкивающим механизмом на рейку шириной 35 мм.
• Модульная ширина: 3,8 модуля - занимает чуть больше 3 стандартных модулей (по 17,5 мм каждый), что важно при планировании компактности щита.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям пальцами и от предметов более 12,5 мм; не защищён от пыли и воды.
• Вид рукоятки: рычаг поворотный - удобно переключать рукой, положение «вкл./выкл.» хорошо заметно визуально.
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий.
• Номинальная отключающая способность: 0 кА - не имеет функции защиты от КЗ, не отключает аварийные токи. Только ручное отключение под нагрузкой.
• Цвет: черный - соответствует стандартному цвету корпусов IEK KARAT.

Совместимость и монтаж

Выключатель-разъединитель модульный 3-полюсный 63А ВРМ-2 совместим с любыми DIN-рейками стандарта EN 60715. Монтаж выполняется просто: устройство заводится в направляющие рейки и фиксируется защёлкой. Для подключения используются винтовые зажимы - рекомендуется использовать медные многожильные или одножильные провода сечением до 25 мм2.

Установка возможна в щитах с температурой от -25C до +40C. Не требует специальных инструментов, кроме отвертки для затяжки клемм. Обязательно отключите питание перед монтажом!

Безопасность и стандарты

Выключатель-разъединитель ВРМ-2 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов управления и коммутации. Наличие четкого визуального положения рычага гарантирует соответствие нормам безопасности при работе с электроустановками. Отсутствие защиты от КЗ делает обязательным использование в паре с автоматическим выключателем или предохранителем.

Преимущества

• Визуальное определение состояния цепи - рычаг явно показывает «вкл» или «выкл».
• Механическая изоляция - после отключения между входом и выходом есть воздушный зазор, исключающий случайное замыкание.
• Компактность - занимает мало места благодаря модульной конструкции.
• Совместимость с сериями IEK KARAT - легко интегрируется в существующие щитовые решения.
• Долгий срок службы - 15 лет при правильной эксплуатации.

Ограничения применения

Выключатель-разъединитель модульный 3-полюсный 63А ВРМ-2 нельзя использовать как средство защиты от короткого замыкания - он не отключает аварийные токи. Также запрещено применять его для частого включения/выключения (более 1–2 раз в день), так как контактная группа не рассчитана на такие нагрузки. Не подходит для открытых площадок, помещений с высокой влажностью или пылью - степень защиты IP20 не обеспечивает защиту от внешних факторов.

Примеры использования

• Отключение группы розеток в квартире перед заменой розеток или ремонтными работами.
• Отключение питания кондиционера или бойлера для профилактики.
• Разрыв цепи в распределительном щите на этаже для проведения планового техобслуживания.
• Изоляция участка электроснабжения в учебных заведениях или медицинских учреждениях.

Практические советы

• Обязательно сочетайте ВРМ-2 с автоматическим выключателем - он обеспечит защиту от перегрузок и КЗ.
• При выборе места установки убедитесь, что рядом достаточно свободного пространства для свободного движения рычага - особенно если щит расположен в тесном месте.
• Проверьте посадочные размеры: ширина 3,8 модуля требует точного расчета места в щите - не забудьте учесть соседние устройства.
• Перед первым включением убедитесь, что все провода правильно подсоединены и затянуты - слабый контакт вызовет нагрев и выход из строя.
• Не используйте устройство в сетях с напряжением выше 690 В - даже кратковременные скачки могут повредить изоляцию.
