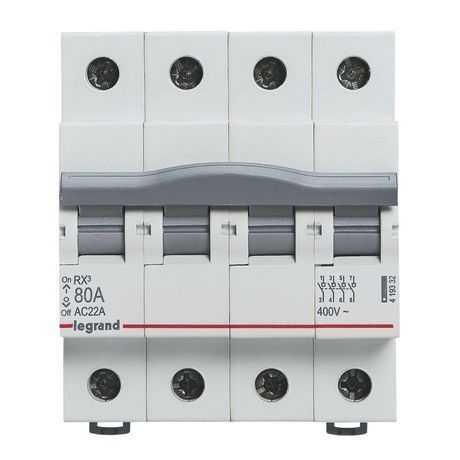

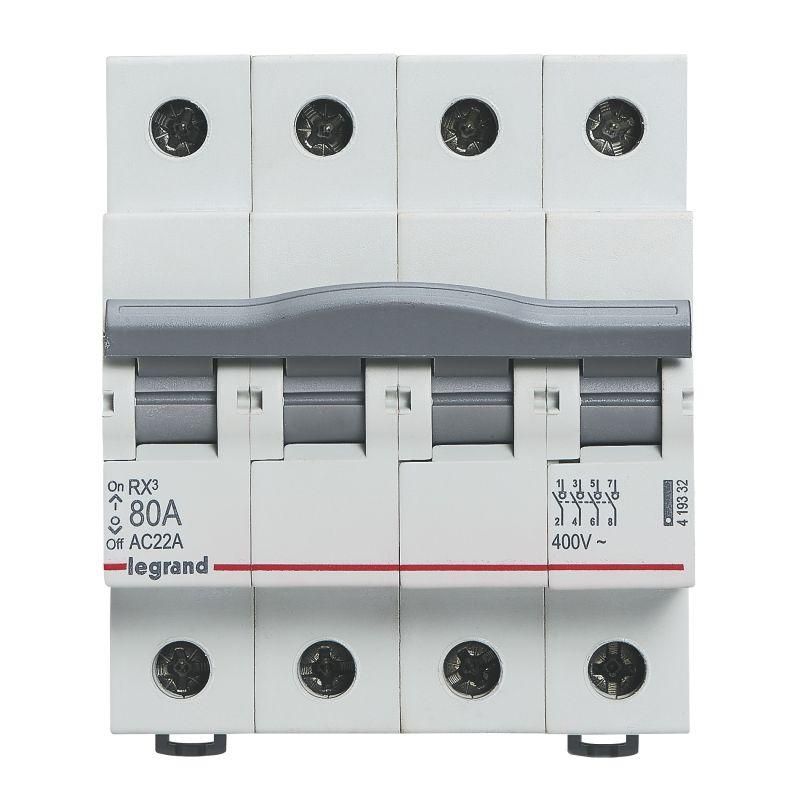

Выключатель-разъединитель 4п 80А RX3 ИЭК Leg 419332 Legrand

Выключатель-разъединитель 4-полюсный 80А серия RX3 от Legrand - устройство для безопасного отключения четырёх фаз в распределительной сети, предназначенное для ручного управления питанием оборудования в условиях повышенной нагрузки. Артикул 419332 соответствует промышленным требованиям к надёжности и долговечности.

Назначение и область применения

Выключатель-разъединитель 4-полюсный 80А серия RX3 используется для механического отключения электроцепи без тока нагрузки. Он обеспечивает видимый разрыв цепи, что необходимо для проведения техобслуживания, ремонта или аварийного отключения. Применяется в щитовых помещениях на объектах с трёхфазным питанием: промышленные станки, системы вентиляции, насосные установки, конвейеры.

Технические характеристики

• Число полюсов: 4
• Номинальный ток: 80 А
• Серия: RX3 (производитель Legrand)
• Монтаж: на DIN-рейку 35 мм
• Категория использования: AC-22A (для отключения без тока нагрузки)
• Степень защиты: IP20 (защита от доступа пальцев и предметов >12 мм)

Совместимость и монтаж

Выключатель-разъединитель 4-полюсный 80А серия RX3 устанавливается на стандартную DIN-рейку шириной 35 мм. Совместим со всеми комплектующими серии RX3: клеммы, крышки, изолирующие планки. Для подключения используются медные провода сечением до 25 мм2. Каждый полюс имеет зажимы с винтовым креплением - затяжка должна выполняться моментом 1,5–2 Нм. Устройство не предназначено для частых коммутаций под нагрузкой - для этого требуются автоматические выключатели.

Безопасность и стандарты

Выключатель-разъединитель 4-полюсный 80А серия RX3 соответствует международному стандарту IEC/EN 60947-3 для аппаратов отключения. Обеспечивает видимый разрыв контактов, что соответствует требованиям безопасности ГОСТ Р 50030.3 и ПУЭ. Конструкция исключает случайное замыкание при открытой крышке - для работы требуется использование специальных ключей или рукояток, совместимых с серией RX3.

Преимущества

• Надёжная контактная группа с антикоррозийным покрытием - снижает риск перегрева при длительной работе на пределе тока
• Яркая рычажная рукоятка с цветовой маркировкой положений “ON/OFF” - удобна для быстрого определения состояния устройства
• Модульная конструкция позволяет легко интегрировать в шкафы с другими элементами серии RX3
• Работает в температурном диапазоне от -25C до +60C - подходит для неотапливаемых помещений

Ограничения применения

• Не предназначен для отключения тока нагрузки - применение под нагрузкой вызывает дугу, повреждает контакты и нарушает гарантию
• Имеет степень защиты IP20 - нельзя использовать во влажных, запылённых или наружных условиях без дополнительной защиты корпуса
• Не имеет функции автоматического отключения при перегрузке или КЗ - обязательно требуется установка в паре с автоматическим выключателем
• Поддерживает только постоянный монтаж на DIN-рейку - не допускается напольное или настенное крепление без монтажной платформы

Примеры использования

• Отключение питания станка перед обслуживанием в цеху
• Разъединение трёхфазной линии для проверки изоляции
• Физическое отключение группы освещения в распределительном щите
• Обеспечение безопасного доступа к оборудованию в системах HVAC

Практические советы

• Перед установкой проверьте соответствие номинала 80 А нагрузке вашей цепи - превышение тока недопустимо даже при кратковременных импульсах
• Используйте только оригинальные рукоятки и блокировки Legrand серии RX3 - сторонние детали могут не обеспечить нужный ход механизма
• После монтажа выполните несколько тестовых операций “вкл/выкл” без нагрузки - убедитесь в плавности движения и отсутствии заеданий
• При использовании в многокабельных шкафах пометьте каждый полюс - так проще диагностировать проблему при отключении
• Не забудьте закрыть защитную крышку после монтажа - это обязательное условие соблюдения степени защиты IP20
