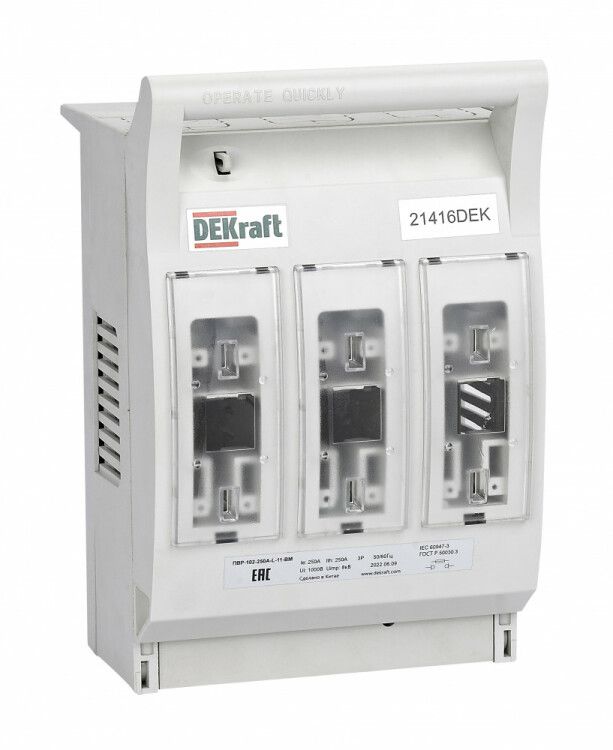

Выключатель-разъединитель-предохранитель ПВР горизонт. 250А 3ф отключ. 1НО+1НЗ навесной монтаж на шину ПВР-102 DEKraft 21416DEK APC

Выключатель-разъединитель-предохранитель ПВР-102 от DEKraft — комбинированное устройство для безопасного отключения трёхфазной нагрузки до 250 А с видимым разрывом цепи. Устройство рассчитано на монтаж на DIN-шину и оснащено ножевыми предохранителями, что делает его надёжным решением для распределительных щитов в промышленных системах.

Назначение и область применения

ПВР-102 используется для ручного включения и отключения трёхфазных электрических цепей с видимым разрывом — это важно при обслуживании оборудования. Устройство сочетает функции выключателя, разъединителя и предохранителя в одном корпусе. Подходит для установки в силовых щитах на производствах, в цехах, на конвейерах, насосных станциях и других объектах с высокими токовыми нагрузками. Применяется там, где требуется быстрый доступ к отключающему устройству и замена предохранителей без демонтажа всей системы.

Технические характеристики

• Номинальный ток: 250 А — способен работать с мощными нагрузками без перегрева
• Номинальное напряжение: 690 В — подходит для промышленных сетей с повышенным напряжением
• Количество полюсов: 3 — обеспечивает одновременное отключение всех фаз
• Тип защиты: ножевые предохранители — легко заменяемые, обеспечивают защиту от КЗ и перегрузок
• Степень защиты IP30 — защищён от доступа пальцев и инструментов, но не от воды и пыли
• Прозрачная крышка — позволяет визуально контролировать состояние предохранителей без вскрытия устройства
• Монтаж: на шину — устанавливается на стандартную DIN-рейку 35 мм
• Рукоятка: несъёмная — исключает случайное отключение или потерю элемента управления
• Гарантия: 36 месяцев — подтверждает долговечность конструкции

Совместимость и монтаж

ПВР-102 совместим со всеми типами DIN-шнурных направляющих, соответствующих стандарту IEC 60715. Монтаж выполняется путём защёлкивания на рейку — никаких болтов или сверления не требуется. Для работы нужны ножевые предохранители типа gG или aR с номиналом до 250 А и габаритом №1. Обязательно проверьте соответствие класса предохранителя нагрузке — используйте только рекомендованные модели. Дополнительный контакт 1НО + 1НЗ позволяет подключить сигнализацию состояния (например, «отключено» или «в работе») через внешнюю цепь управления.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для аппаратов коммутационной защиты. Наличие видимого разрыва гарантирует безопасность при проведении ремонтных работ — согласно правилам ПУЭ, такие устройства обязательны для изоляции участков сети. Прозрачная крышка снижает риск ошибочного включения, так как оператор сразу видит положение предохранителей. Однако IP30 не допускает использование в условиях сырости, пыли или открытых площадках — для таких сред требуются более высокие степени защиты.

Преимущества

• Компактность — три функции в одном корпусе экономят место в щите
• Быстрая замена предохранителей — достаточно открыть крышку и вытащить повреждённый элемент
• Визуальная диагностика — прозрачная крышка позволяет определить пробой без инструментов
• Надёжное механическое отключение — жёсткая связь между рычагом и контактами исключает самопроизвольное замыкание
• Поддержка сигналов — наличие 1НО+1НЗ упрощает автоматизацию и контроль состояния

Ограничения применения

• Не предназначено для установки во влажных помещениях, на улице или в местах с высокой запылённостью — степень защиты IP30 недостаточна
• Не работает в цепях постоянного тока — только переменный ток 50/60 Гц
• Требует регулярной проверки затяжки контактов — особенно после первых нескольких включений
• Не подходит для частого оперативного включения/отключения — не является устройством для многократных циклов, как контактор

Примеры использования

• Защита питания трёхфазного двигателя на производстве — отключение перед плановым ТО
• Распределительный щит станка с ЧПУ — удобный аварийный отключатель с возможностью сигнализации
• Щитовая группа конвейерной линии — быстрая замена предохранителей без отключения всего цеха
• Автономный источник питания с дизель-генератором — управление входом и защита от перегрузок

Практические советы

• Перед установкой убедитесь, что предохранители подходят по габариту №1 и номиналу 250 А — не все предохранители одинакового тока имеют одинаковый размер
• При монтаже на шину следите, чтобы устройство было плотно зафиксировано — слабое крепление вызывает нагрев контактов
• Обозначьте провода на входе и выходе — это ускоряет поиск неисправностей при срабатывании предохранителя
• Используйте дополнительный контакт 1НО+1НЗ для подключения индикационной лампы или сигнала в систему управления — это повысит уровень безопасности
• Проверяйте температуру корпуса при длительной нагрузке — если он слишком тёплый, возможно, есть плохой контакт или завышенная нагрузка
