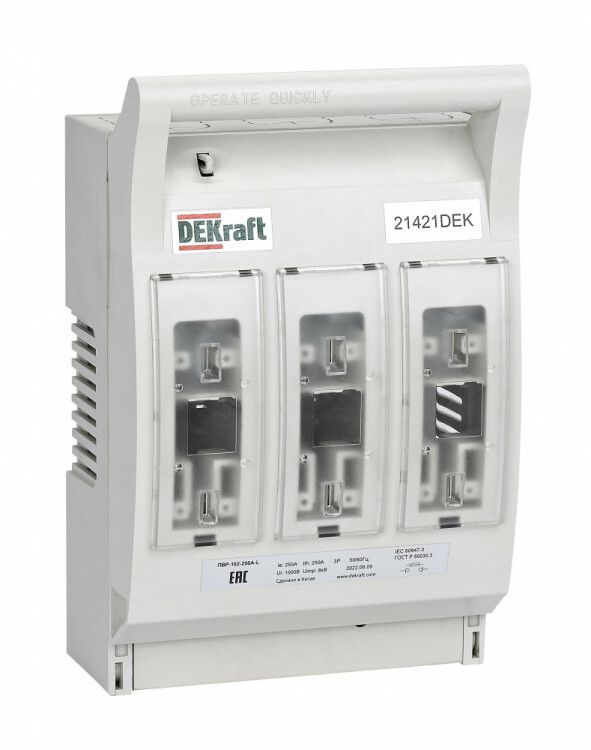

Выключатель-разъединитель ПВР-102 250А 690В IP30 1НО+1НЗ DEKraft 21426DEK

Выключатель-разъединитель-предохранитель ПВР-102 от DEKraft - комбинированное устройство для безопасного отключения и защиты трёхфазных цепей до 250 А. Подходит для установки на монтажную плату в распределительных щитах промышленного оборудования.

Назначение и область применения

ПВР-102 выполняет три функции одновременно: выключает нагрузку, создаёт видимый разрыв цепи и защищает её от перегрузок и КЗ с помощью ножевых предохранителей. Устройство применяется в трёхфазных сетях переменного тока 50/60 Гц с напряжением до 690 В. Часто используется в промышленных щитах: на станках, конвейерах, насосных группах, системах вентиляции и других объектах, где требуется надёжное механическое отключение и замена предохранителей без доступа к токоведущим частям.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 690 В
• Количество полюсов: 3
• Тип защиты: ножевые предохранители (класс 1)
• Тип рукоятки: несъёмная, фиксируется в положении “ВКЛ” / “ОТКЛ”
• Степень защиты: IP30 - защита от предметов больше 2,5 мм, но не от воды и пыли
• Наличие прозрачной крышки: да - позволяет визуально контролировать состояние предохранителей
• Способ монтажа: на монтажную плату (панель)
• Гарантия: 3 года

Совместимость и монтаж

ПВР-102 устанавливается на монтажную плиту с отверстиями под болты. Для правильной установки проверьте соответствие габаритов устройства и отверстий на панели. Предохранители типа “1” (ножевые) должны соответствовать заявленному типу - совместимы с предохранителями стандарта IEC 60269-1. Прозрачная крышка открывается для замены предохранителей без демонтажа всего аппарата. Дополнительный контакт 1НО + 1НЗ подключается к цепям сигнализации или управления - например, для индикации состояния отключения.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей и IEC 60269-1 для ножевых предохранителей. Наличие видимого разрыва обеспечивает выполнение требований безопасности при проведении техобслуживания. Прозрачная крышка снижает риск случайного прикосновения к токоведущим элементам при замене предохранителей. IP30 не обеспечивает защиту от влаги - не используйте в сырых помещениях или на улице.

Преимущества

• Компактная трёхфункциональная конструкция - экономит место в щите
• Визуальный контроль состояния предохранителей через прозрачную крышку
• Несъёмная рукоятка исключает потерю или неверную сборку
• Универсальное крепление на монтажную плату - совместим с большинством стандартных щитов
• Дополнительный контакт позволяет интегрировать сигнал отключения в системы автоматизации

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP30 не защищает от брызг и пыли
• Подходит только для номинального тока до 250 А; превышение вызывает повреждение механизма и предохранителей
• Требует ручного отключения - не имеет автоматического срабатывания по току, только через предохранители
• Не поддерживает дистанционное управление - работает только механически
• Предохранители необходимо менять после каждого срабатывания - нельзя восстановить после КЗ

Примеры использования

• Главный коммутирующий аппарат перед частотными преобразователями на станках
• Защита и отключение группы двигателей в распределительном щите цеха
• Коммутация нагревательных элементов в термических установках
• Разъединитель для обслуживания силовой части вентиляторов или насосов

Практические советы

• Перед заменой предохранителей всегда отключайте питание и убедитесь, что рукоятка находится в положении “ОТКЛ”
• Выбирайте предохранители того же класса и номинала - не допускается использование более мощных или менее чувствительных
• Проверяйте посадочные отверстия на монтажной плате - они должны точно соответствовать габаритам ПВР-102
• Для удобства обслуживания рекомендуется использовать предохранители с индикаторами срабатывания
• Не закручивайте крепёж слишком сильно - это может деформировать корпус и нарушить герметичность крышки
