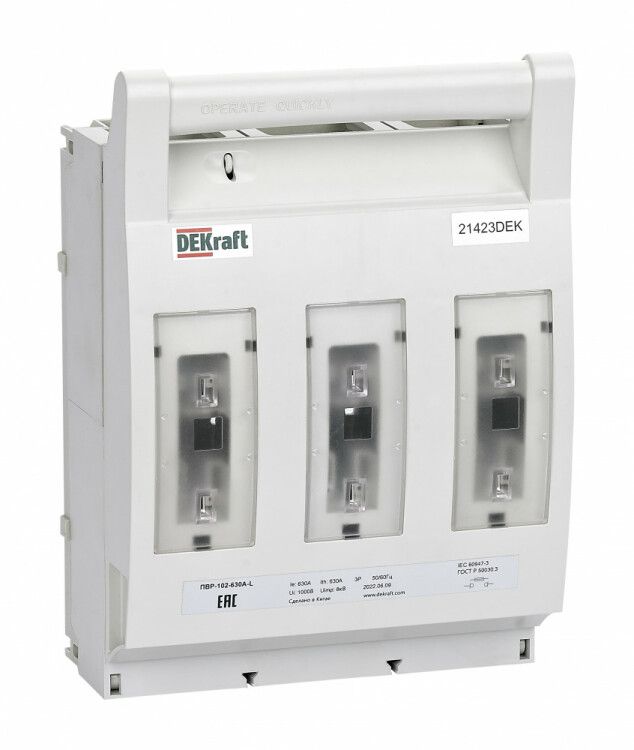

Выключатель-разъединитель-предохранитель ПВР горизонт. 630А 3ф отключ. ПВР-102 DEKraft 21423DEK APC

Выключатель-разъединитель-предохранитель горизонтальный 630А 3-фазный отключение ПВР-102 от DEKraft - комбинированное устройство для безопасного отключения и защиты трёхфазных цепей до 630 А. Устройство сочетает функции выключателя, разъединителя и предохранителя, обеспечивая визуальное подтверждение разрыва цепи и защиту от перегрузок. Подходит для установки на монтажную плату в распределительных щитах промышленного оборудования.

Назначение и область применения

ПВР-102 используется для ручного включения и отключения трёхфазных нагрузок с видимым разрывом цепи. Обеспечивает защиту от сверхтоков за счёт замены ножевых предохранителей. Применяется в распределительных устройствах промышленных объектов: на станках, конвейерах, насосных группах, вентиляционных системах и других мощных потребителях переменного тока 50/60 Гц.

Технические характеристики

• Номинальный ток: 630 А
• Номинальное напряжение: 690 В
• Количество полюсов: 3
• Тип защиты: ножевые предохранители (замена по типоразмеру №3)
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Исполнение рукоятки: несменяемая, фиксированная
• Способ монтажа: крепление на монтажную плату (панель)
• Размещение на шинах: универсальное - совместимо со стандартными DIN-шинами
• Наличие прозрачной крышки: да - позволяет визуально контролировать состояние предохранителей без вскрытия корпуса
• Гарантийный срок: 3 года

Совместимость и монтаж

ПВР-102 устанавливается исключительно на жесткую монтажную плату с отверстиями под болты. Не предназначен для крепления на DIN-рейку. Для монтажа требуется свободное пространство вокруг устройства - минимум 50 мм с каждой стороны для теплоотвода и обслуживания. Предохранители типа №3 должны соответствовать стандарту IEC 60269-1. Перед подключением проверьте соответствие сечения проводов номинальному току 630 А - рекомендуются медные кабели с площадью сечения не менее 185 мм2.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-3 для выключателей-разъединителей. Наличие прозрачной крышки и видимого разрыва контактов обеспечивает выполнение требований безопасности при проведении техобслуживания. Отключение происходит механически - без автоматических расцепителей, что делает его надёжным в условиях высоких токов КЗ, но требует соблюдения правил ЛЭП при работе.

Преимущества

• Объединяет три функции в одном корпусе - снижает количество компонентов в щите
• Прозрачная крышка позволяет оперативно определить пробитый предохранитель без демонтажа
• Жёсткая конструкция обеспечивает долговечность при частых операциях включения/отключения
• Несменная рукоятка исключает риск потери элемента управления
• Универсальная система крепления позволяет использовать с различными типами шин

Ограничения применения

• Не подходит для автономных или мобильных систем - требует стационарной установки на плату
• IP30 не обеспечивает защиту от пыли и брызг - запрещено использование во влажных, пыльных или открытых помещениях
• Отсутствует автоматическое отключение - не заменяет автоматический выключатель при защите от перегрузок
• Требует ручного вмешательства для замены предохранителей - не подходит для режимов с частыми срабатываниями
• Не рассчитан на работу при температуре ниже -25C или выше +55C

Примеры использования

• Главный входной выключатель в распределительном щите цехового оборудования
• Защита и управление трёхфазным двигателем мощностью до 400 кВт
• Отключение питания группы станков перед плановым ТО
• Разъединитель в системе бесперебойного питания (UPS) для изоляции нагрузки

Практические советы

• Перед заменой предохранителя всегда отключайте питание и используйте средства индивидуальной защиты - даже при отключенном положении возможен остаточный заряд
• Выбирайте предохранители с классом быстродействия gG или aR - они обеспечивают лучшую защиту от КЗ
• Проверяйте плотность контактного соединения после первого включения - нагрев может вызвать ослабление зажимов
• Не допускайте попадания посторонних предметов внутрь корпуса - даже малые металлические частицы могут вызвать КЗ
• При использовании в многоканальных системах помечайте каждый ПВР-102 - это ускорит диагностику при отказе
