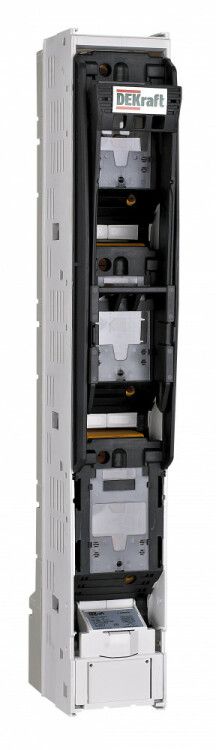

Выключатель-разъединитель-предохранитель ПВР вертик. 250А трехфазное отключ. ПВР-101 DEKraft 21405DEK APC

Выключатель-разъединитель-предохранитель вертикальный 250А трехфазное отключение ПВР-101 от DEKraft - комбинированное устройство для безопасного отключения и защиты трёхфазных цепей до 250 А. Удобен для установки на DIN-рейку и применяется в распределительных щитах промышленного оборудования.

Назначение и область применения

ПВР-101 выполняет три функции одновременно: выключает нагрузку, создаёт видимый разрыв цепи и защищает её от перегрузок и КЗ с помощью ножевых предохранителей. Подходит для использования в распределительных щитах станков, конвейеров, насосных групп и других трёхфазных потребителей с током до 250 А. Часто устанавливается как входное устройство в силовые ячейки или на участках, где требуется ручное управление и визуальная проверка состояния цепи.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 690 В переменного тока
• Частота: 50/60 Гц
• Количество полюсов: 3
• Тип защиты: ножевые предохранители (замена по необходимости)
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Монтаж: на шину (DIN-рейка 35 мм)
• Размер предохранителя: тип 1 (стандартный для ножевых предохранителей)
• Рукоятка: механическая, для ручного управления
• Прозрачная крышка: да - позволяет визуально контролировать состояние предохранителей
• Гарантия: 3 года

Совместимость и монтаж

ПВР-101 монтируется исключительно на стандартную DIN-рейку шириной 35 мм. Установка осуществляется фиксацией на нижнюю часть корпуса - устройство легко защёлкивается и надёжно удерживается. Для работы требуются ножевые предохранители типа 1 (например, gG или aR класса) с номиналом до 250 А. Прозрачная крышка открывается для замены предохранителей без демонтажа устройства. Обязательно соблюдайте полярность подключения: входные контакты должны быть со стороны питания, выходные - к нагрузке.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам отключения и защиты согласно международным нормам IEC 60947-3 и IEC 60269-1 для ножевых предохранителей. Наличие видимого разрыва обеспечивает безопасность при обслуживании - можно визуально подтвердить отсутствие напряжения. Прозрачная крышка снижает риск случайного прикосновения к токоведущим частям при закрытом положении. IP30 не предусматривает защиту от пыли и брызг - применение допускается только внутри закрытых щитов.

Преимущества

• Трёхполюсная конструкция обеспечивает равномерное отключение всех фаз - исключает работу однофазных режимов
• Объединение трёх функций (выключатель + разъединитель + предохранитель) экономит место в щите
• Прозрачная крышка позволяет быстро определить пробитый предохранитель без вскрытия
• Фиксация на шине ускоряет монтаж и исключает необходимость дополнительных креплений
• Гарантия 3 года подтверждает надёжность комплектующих и сборки

Ограничения применения

• Не предназначено для частого оперативного включения/отключения - рассчитано на редкие коммутации (не более 1–2 раз в день)
• IP30 запрещает использование во влажных, пыльных или открытых помещениях
• Требуется обязательная установка в защищённом электрощиту
• Не подходит для автоматических систем - управление только ручное
• Предохранители необходимо выбирать строго по току и времени срабатывания; не рекомендовано использовать быстродействующие предохранители для двигателей без учёта пусковых токов

Примеры использования

• Входной коммутационно-защитный аппарат в щите станка с трёхфазным электродвигателем мощностью до 180 кВт
• Распределительный пункт на конвейерной линии с несколькими приводами
• Щит освещения и вентиляции в производственном цеху
• Автономный контур питания для группы насосов в системе водоснабжения

Практические советы

• Перед заменой предохранителя всегда отключайте питание и используйте изолирующие средства
• Выбирайте предохранители с времятоковой характеристикой gG (универсальные) для смешанных нагрузок, или aM для двигателей - учитывайте пусковые токи
• Проверьте соответствие габарита предохранителя - тип 1 должен точно совпадать с посадочными местами в ПВР-101
• Не затягивайте зажимы слишком сильно - это повреждает контактные поверхности
• При использовании нескольких ПВР-101 от DEKraft на одной рейке оставляйте минимальный зазор 10 мм между устройствами для лучшего теплоотвода
