Выключатель-разъединитель-предохранитель ПВР вертик. 400А пофазное отключ. ПВР-101 DEKraft 21402DEK APC

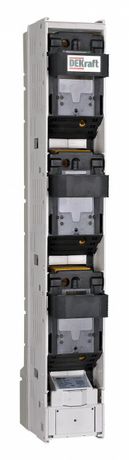

Выключатель-разъединитель-предохранитель вертикальный 400А пофазное отключение ПВР-101 от DEKraft - устройство для безопасного отключения трёхфазной нагрузки с видимым разрывом цепи, рассчитанное на ток до 400 А и напряжение до 690 В. Подходит для установки на DIN-рейку в распределительных щитах промышленного оборудования.

Назначение и область применения

ПВР-101 сочетает функции выключателя, разъединителя и предохранителя в одном корпусе. Он используется для ручного отключения и включения трёхфазной нагрузки с гарантированным визуальным разрывом контактов - это важно при обслуживании и ремонте. Устройство защищает цепь от перегрузок и коротких замыканий благодаря встроенным ножевым предохранителям. Применяется в силовых щитах станков, насосов, компрессоров, конвейеров и других промышленных системах с постоянными или периодическими нагрузками до 400 А.

Технические характеристики

• Номинальный ток: 400 А - максимальная рабочая нагрузка по каждому полюсу
• Номинальное напряжение: 690 В - допустимое напряжение сети переменного тока
• Количество полюсов: 3 - три отдельных цепи для фаз A, B, C
• Тип защиты: ножевые предохранители - заменяемые элементы класса gG/gL
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Монтаж: на шину (DIN-рейка) - универсальное крепление без сверления
• Габарит предохранителя: тип 2 - соответствует стандартному размеру ножевых предохранителей
• Рукоятка: механическая - позволяет вручную включать и отключать устройство
• Прозрачная крышка: есть - обеспечивает визуальный контроль состояния предохранителей без вскрытия корпуса
• Гарантия: 36 месяцев - от производителя DEKraft

Совместимость и монтаж

ПВР-101 устанавливается исключительно на стандартную DIN-рейку шириной 35 мм. Монтаж не требует дополнительных креплений - устройство просто защёлкивается. Для работы нужны ножевые предохранители типа 2 (например, NH2 или аналогичные). Каждый из трёх полюсов имеет собственный предохранитель - это позволяет отключить одну фазу без воздействия на другие. При замене предохранителей необходимо полностью отключить питание и использовать изолированный инструмент. Корпус не предусматривает возможность установки в условиях повышенной запылённости или сырости - для таких сред требуется дополнительная защита (короб, бокс).

Безопасность и стандарты

ПВР-101 соответствует требованиям международных норм для коммутационных аппаратов. Наличие видимого разрыва обеспечивает соответствие правилам безопасности при проведении работ на оборудовании. Прозрачная крышка снижает риск случайного прикосновения к токоведущим частям. Предохранители обеспечивают быстрое отключение при аварийном токе. Однако устройство не имеет автоматического расцепления - оператор обязан самостоятельно контролировать состояние системы и своевременно менять предохранители.

Преимущества

• Пофазное отключение - можно отключить одну фазу без отключения всей системы
• Объединение трёх функций в одном устройстве - экономия места в щите
• Прозрачная крышка - контроль целостности предохранителей без демонтажа
• Универсальная установка на DIN-рейку - совместим со всеми стандартными щитами
• Простая замена предохранителей - не требует специальных инструментов

Ограничения применения

• Не предназначено для установки во внешних или влажных помещениях - степень защиты IP30 не защищает от пыли и влаги
• Не работает автоматически - требует ручного управления
• Поддерживает только ножевые предохранители типа 2 - нельзя использовать другие типы
• Не рекомендован для частых циклов включения/отключения - предназначен для редких операций, не для частого переключения
• Не подходит для цепей постоянного тока - только переменный ток 50/60 Гц

Примеры использования

• Щит питания трёхфазного станка с ЧПУ - позволяет безопасно отключить питание перед техобслуживанием
• Распределительный щит конвейера - обеспечивает пофазное отключение при отказе одной линии
• Автоматизация производства - используется как основной коммутирующий элемент перед частотниками или пускателями
• Энергоустановки с высокой нагрузкой - надёжная точка отключения для ремонтных бригад

Практические советы

• Перед установкой проверьте, что предохранители подходят по габариту (тип 2) и номинальному току - они должны быть равны или чуть выше нагрузки
• Используйте только оригинальные или сертифицированные предохранители - некачественные элементы могут не сработать при КЗ
• При работе с ПВР-101 всегда отключайте питание и используйте средства индивидуальной защиты - даже при отключенном положении возможен потенциал на входных клеммах
• Проверяйте состояние предохранителей через прозрачную крышку регулярно - особенно после аварийных отключений
• Не применяйте ПВР-101 в качестве главного рубильника для всего здания - он не рассчитан на массовое отключение, только на локальные участки
