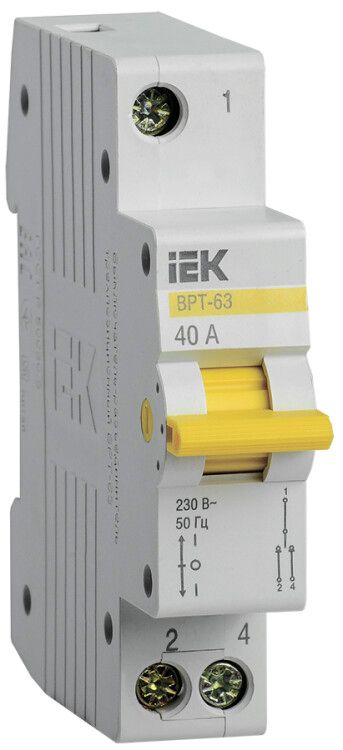

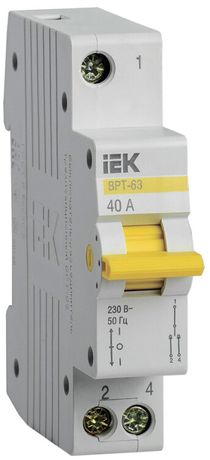

Выключатель нагрузки (рубильник) трехпозиционный ВРТ-63 1п 40А | MPR10-1-040 IEK

Выключатель-разъединитель трехпозиционный ВРТ-63 1П 40А от IEK - устройство для безопасного отключения и переключения однополюсных цепей переменного тока. Подходит для установки на DIN-рейку в распределительных щитах жилых и общественных зданий. Артикул mpr10-1-040.

Назначение и область применения

Выключатель-разъединитель трехпозиционный ВРТ-63 1П 40А используется для ручного отключения и переключения электрических цепей. Он позволяет выбрать одно из трёх положений: «включено», «выключено» и «резерв». Это удобно, когда требуется переключить нагрузку между двумя источниками питания - например, основным и аварийным - или просто полностью отключить участок сети для обслуживания.

Устройство применяют в распределительных щитах квартир, офисов, административных зданий и других объектов, где нужна надёжная изоляция цепи и возможность быстрого отключения группы потребителей - освещения, розеток, насосов, вентиляции.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения
• Номинальное напряжение: 230 В AC - рассчитан на работу в сетях с переменным током, частотой 50 Гц
• Количество полюсов: 1 - управляет одной фазой
• Тип переключения: три положения - «вкл.-выкл.-резерв»
• Способ монтажа: на DIN-рейку шириной 1 модуль (17,5 мм)
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Цвет корпуса: серый
• Количество переключающих контактов: 1 - один контактный узел, переключаемый между тремя состояниями
• Количество нормально открытых (НО) контактов: 0 - нет вспомогательных контактов для сигнализации

Совместимость и монтаж

Выключатель-разъединитель ВРТ-63 1П 40А легко монтируется на стандартную DIN-рейку типа TS35. Установка занимает несколько секунд - достаточно защёлкнуть устройство в рейке. Клеммы предназначены для подключения проводов сечением до 16 мм2 (медных). Для надёжного соединения используйте наконечники типа НШВИ.

Обратите внимание: устройство не имеет встроенной автоматической защиты - его нельзя использовать вместо автомата. Его задача - только механическое отключение и переключение. Автоматический выключатель должен быть установлен перед этим устройством, если требуется защита от перегрузок и коротких замыканий.

Безопасность и стандарты

Выключатель-разъединитель ВРТ-63 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Серия KARAT от IEK прошла испытания на долговечность и термическую стабильность. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям внутри щита, но не защищает от внешних воздействий - поэтому установка возможна только в закрытых распределительных устройствах.

Преимущества

• Чёткая фиксация всех трёх положений - предотвращает случайное переключение
• Компактный размер (1 модуль) - экономит место в щите
• Надёжные медные контакты - обеспечивают минимальное нагревание при 40 А
• Простая визуальная индикация положения - рычаг показывает текущее состояние
• Совместим с другими компонентами серии KARAT - можно собирать единый щит с автоматами, УЗО и реле

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - IP20 недостаточен для таких сред
• Не выполняет функции защиты от перегрузки или короткого замыкания - обязательно сочетать с автоматическим выключателем
• Подходит только для переменного тока (AC); не работает с постоянным током (DC)
• Не имеет вспомогательных контактов - нельзя подключить сигналы удалённого контроля или блокировки
• Не рекомендован для частого переключения более 10–15 раз в день - срок службы снижается

Примеры использования

• Переключение между основной и резервной линией питания для системы освещения эвакуационных выходов
• Отключение группы розеток в мастерской для проведения работ без снятия напряжения всего щита
• Разделение цепи конвейера на два режима: рабочий и сервисный (полностью отключён)
• Управление питанием теплового насоса или бойлера через резервный контур

Практические советы

• Выбирайте этот выключатель только тогда, когда вам действительно нужны три позиции. Если нужен просто выключатель - возьмите двухпозиционный аналог, он дешевле
• При монтаже проверьте, что все провода плотно затянуты - слабый контакт при 40 А вызовет перегрев
• Не устанавливайте рядом с источниками тепла - температура выше +40 C может снизить срок службы
• При использовании в щитах с несколькими такими устройствами пометьте каждое - особенно важно, если есть резервные линии
• Проверяйте соответствие номинала: если ваша нагрузка часто достигает 38–40 А, лучше взять устройство с запасом - например, 63 А
