Трехпозиционный выключатель-разъединитель 3P 50A ВР-103 | 17217DEK DEKraft APC

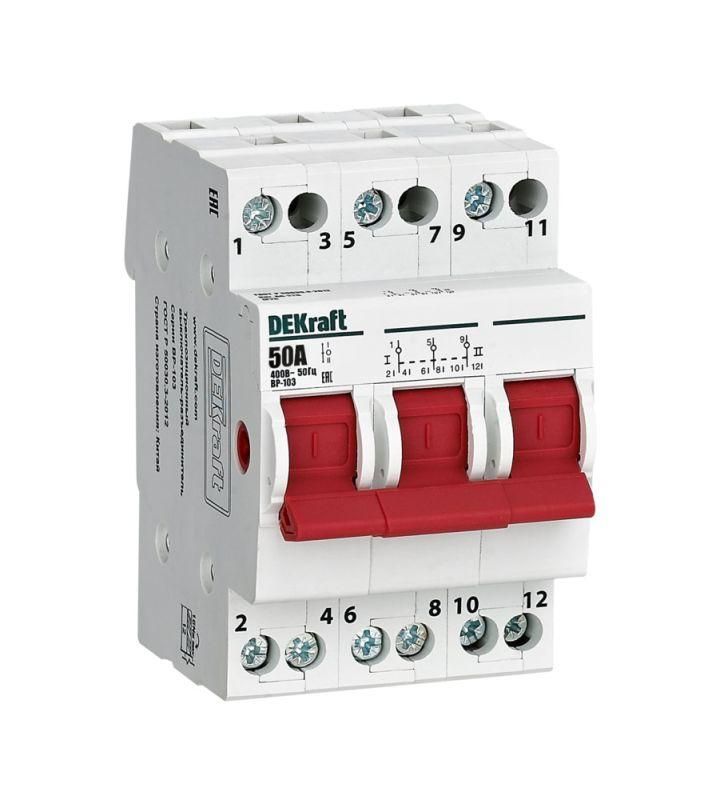

Выключатель-разъединитель трехпозиционный 3P 50A ВР-103 от DEKraft - устройство для ручного отключения и переключения трёхфазных цепей до 50 А в щитах распределения энергии. Подходит для систем с ручным вводом резерва, устанавливается на DIN-рейку и обеспечивает четкую визуальную изоляцию цепи.

Назначение и область применения

Выключатель-разъединитель трехпозиционный 3P 50A ВР-103 используется для ручного включения и отключения трёхфазных нагрузок в распределительных и учётно-распределительных щитах. Применяется в системах с ручным вводом резерва (АВР): позволяет безопасно переключить питание с основной сети на резервную или полностью отключить участок цепи для обслуживания. Устройство не предназначено для частого коммутирования под нагрузкой - его задача - надёжная изоляция, а не частые включения/выключения.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока (AC)
• Номинальный ток: 50 А
• Количество полюсов: 3
• Функция: выключатель-разъединитель нагрузки (не автоматический, не предохранительный)
• Тип рукоятки: рычажная, красного цвета - обеспечивает наглядное определение состояния (включено/отключено/нейтральное)
• Способ монтажа: на 35 мм DIN-рейку
• Модульная ширина: 3 модуля (54 мм)
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и брызг воды
• Сечение подключаемых проводов: до 10 мм2
• Категория применения: AC-22B - для переключения двигателей и других индуктивных нагрузок
• Гарантия: 60 месяцев
• Установочные положение: любое (горизонтально, вертикально, перевёрнуто)

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный 3P 50A ВР-103 совместим со всеми стандартными DIN-рейками 35 мм. Монтируется легко: фиксируется защёлкой, не требует дополнительных креплений. Провода подключаются к зажимам снизу - сечением до 10 мм2. Расположение клемм выполнено в шахматном порядке - снижает риск случайного замыкания между фазами. Для работы требуется ручное управление: перемещение рычага вверх - включение, вниз - отключение, в среднее положение - нейтральное (изолированное состояние).

Безопасность и стандарты

Выключатель-разъединитель трехпозиционный 3P 50A ВР-103 соответствует требованиям к категории применения AC-22B, что гарантирует устойчивость к импульсным токам при запуске двигателей. Конструкция исключает возможность одновременного замыкания всех полюсов - каждый контакт работает независимо. Индикация состояния - через положение рычага: красный рычаг в верхнем положении = включено, нижнее = отключено, среднее = изолировано. IP20 не обеспечивает защиту от внешних воздействий - использовать можно только внутри закрытых щитов.

Преимущества

• Чёткая визуальная индикация состояния цепи - рычаг показывает, где находится контакт
• Изолирующее среднее положение - позволяет безопасно работать с оборудованием без риска возврата питания
• Универсальный монтаж на DIN-рейку - совместим с большинством современных щитов
• Поддержка сечения проводов до 10 мм2 - удобно для силовых линий
• Длительная гарантия - 5 лет, что указывает на высокую надёжность сборки

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - это не автоматический выключатель
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в местах с пылью
• Не имеет встроенной защиты от перегрузок или коротких замыканий - необходимо применять вместе с автоматическими выключателями или предохранителями
• Только ручное управление - не подходит для автоматических систем АВР без дополнительных механизмов

Примеры использования

• Переключение питания станка с основной сети на дизель-генератор при аварийном отключении
• Отключение группы освещения или оборудования перед плановым техобслуживанием
• Разделение трёхфазной цепи на две части для ремонта одной из них без отключения всей системы
• Использование в щите учёта электроэнергии для ручного отключения входящего питания

Практические советы

• Обязательно проверяйте соответствие сечения проводов - не используйте жилы больше 10 мм2, чтобы не повредить зажимы
• При монтаже соблюдайте шахматное расположение клемм - так снижается риск возникновения дугового замыкания
• Не используйте ВР-103 как единственный элемент защиты - всегда дополняйте его автоматическим выключателем нужного номинала
• При работе в щитах с несколькими аналогичными устройствами пометьте каждую рукоятку - это ускоряет поиск и снижает риск ошибок
• Проверяйте механическую целостность рычага перед первым включением - он должен двигаться свободно, без заеданий
