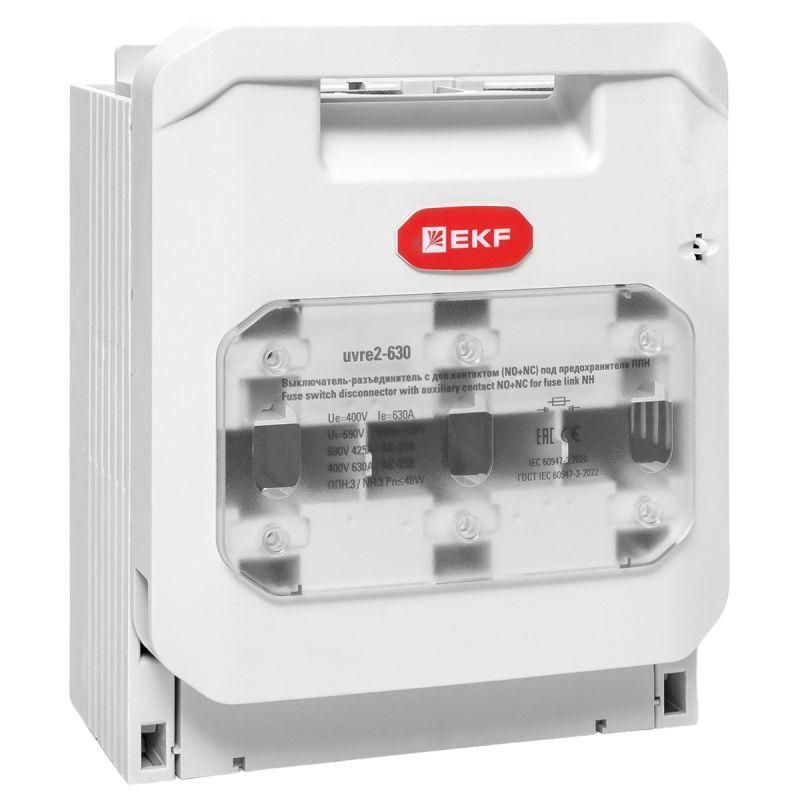

Выключатель-разъединитель УВРЭ v2 630А с дополнительным контактом (NO+NC) откидного типа под предохранители ППН (габ.3) |uvre2-630|EKF

Выключатель-разъединитель УВРЭ v2 630А с дополнительным контактом (NO+NC) откидного типа под предохранители ППН (габ.3) от EKF предназначен для ручного отключения и защиты цепей переменного тока до 690 В, 50 Гц. Он сочетает функции коммутации и видимого разрыва, что делает его удобным решением для вводно-распределительных устройств и шкафов управления.

Назначение и область применения

УВРЭ v2 630А используется для безопасного ручного отключения электроцепей перед обслуживанием или ремонтом. Его основная задача - обеспечить видимый разрыв цепи, чтобы исключить случайное включение. Подходит для установки в вводно-распределительных устройствах (ВРУ), распределительных щитах, шкафах управления станков, конвейеров и других промышленных систем. Предназначен для работы с предохранителями ППН габарита 3, которые устанавливаются отдельно.

Технические характеристики

• Номинальный ток: 630 А
• Количество полюсов: 3
• Тип предохранителей: ножевые, габарит 3 (ППН)
• Номинальное напряжение: до 690 В, 50 Гц
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Материал корпуса: термостойкий пластик
• Наличие прозрачной крышки: да - позволяет визуально контролировать состояние предохранителей
• Дополнительные контакты: NO (замыкающий) + NC (размыкающий) - для сигнализации положения выключателя
• Тип механизма: откидной - крышка открывается вверх, обеспечивая разрыв цепи

Совместимость и монтаж

УВРЭ v2 630А совместим только с предохранителями ППН габарита 3. Для монтажа требуется свободное место на DIN-рейке или жестком креплении в щите. Крышка откидывается вверх - поэтому необходимо предусмотреть минимум 15–20 см свободного пространства над аппаратом. Монтаж проводится после отключения питания. Клеммы рассчитаны на медные шины или кабели сечением до 185 мм2. Дополнительные контакты (NO+NC) подключаются в цепь управления или сигнализации - они активируются при открытии крышки.

Безопасность и стандарты

УВРЭ v2 630А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Откидная крышка обеспечивает видимый разрыв - обязательное требование для работ по технике безопасности. Прозрачная крышка защищает от случайного прикосновения к токоведущим частям, но не является герметичной. IP30 не допускает использование в условиях повышенной влажности, запыления или на улице.

Преимущества

• Видимый разрыв цепи при открытии крышки - повышает безопасность при обслуживании
• Прозрачная крышка позволяет проверять целостность предохранителей без вскрытия
• Дополнительные контакты NO+NC позволяют интегрировать сигнал состояния в системы автоматизации
• Конструкция откидного типа снижает риск ошибочного включения - механизм фиксируется в закрытом положении
• Пластиковый корпус устойчив к коррозии и не проводит ток

Ограничения применения

• Не применяется в помещениях с высокой влажностью, пылью или агрессивными средами - IP30 недостаточен
• Не предназначен для частых операций включения/отключения - это не автоматический выключатель, а разъединитель
• Требуются предохранители ППН габарита 3; другие типы не подходят
• Не рекомендуется для установки в местах с ограниченным вертикальным пространством из-за откидного механизма
• Не имеет защиты от перегрузки - только от КЗ через предохранители

Примеры использования

• Вводный выключатель-разъединитель в ВРУ промышленного здания
• Защита силовой цепи станка с ЧПУ - отключение перед техобслуживанием
• Шкаф управления насосной станцией - обеспечение видимого разрыва для ремонтных бригад
• Цепи освещения в производственных цехах с необходимостью быстрого отключения

Практические советы

• Перед установкой проверьте соответствие предохранителей ППН габарита 3 - неверный габарит не войдет и не будет фиксироваться
• Используйте дополнительные контакты NO+NC для подключения индикационных ламп или сигнализации в пульт управления
• Обеспечьте достаточный зазор сверху - крышка должна полностью открываться без препятствий
• Не используйте УВРЭ v2 630А как замену автоматическому выключателю - он не отключается при перегрузке
• При замене предохранителей всегда отключайте питание и убедитесь, что крышка зафиксирована в открытом положении
• Проверяйте состояние контактных групп ежегодно - особенно при частых операциях отключения
