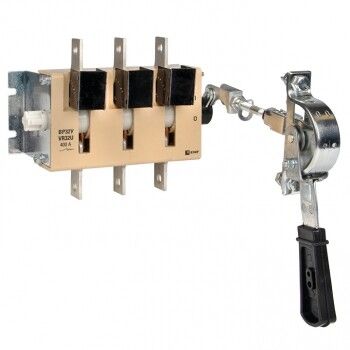

Выключатель-разъединитель ВР32У-37A31240-R 400А 1 напр. с дугогасит. камерами передней смещенной рукояткой MAXima EKF uvr32-37a31240-r

Выключатель-разъединитель 32У-37A31240-R от EKF предназначен для безопасного ручного отключения и включения трёхфазных цепей до 400 А в распределительных щитах. Модель оснащена дугогасительными камерами и передней смещённой рукояткой, что делает её надёжным решением для аварийной остановки и обслуживания оборудования.

Назначение и область применения

Выключатель-разъединитель 32У-37A31240-R используется для ручного отключения электрической цепи в режиме нагрузки или без неё. Он выполняет функции главного выключателя, сервисного выключателя и предохранительного рубильника. Подходит для установки в силовые щиты на объектах с высокими токами: промышленные станки, конвейеры, насосные группы, системы вентиляции и другие устройства с мощностью до 200 кВт.

Технические характеристики

• Номинальное напряжение: 400 В (работает в сетях до 690 В)
• Номинальный ток: 400 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 22 кА
• Кратковременно выдерживаемый ток: 11 кА
• Номинальная мощность при 400 В, AC-23: 200 кВт
• Степень защиты: IP00 (без внешней защиты - требует установки в закрытый щит)
• Тип контактов: ножевой, с двойным видимым разрывом
• Тип присоединения: болтовое (зажимы для шин или кабелей)
• Способ монтажа: на монтажную плату внутри щита
• Количество вспомогательных контактов: 0
• Цвет рукоятки: чёрный

Совместимость и монтаж

Выключатель-разъединитель 32У-37A31240-R устанавливается на DIN-рейку или жесткую монтажную плиту внутри металлического щита. Болтовые зажимы позволяют подключить медные шины или кабели сечением до 185 мм2. Устройство совместимо с другими компонентами серии PROxima. Для правильного монтажа важно соблюдать минимальные зазоры между фазами и обеспечить доступ к рукоятке для оперативного отключения. Открытая конструкция (IP00) запрещает установку вне защищённого корпуса.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Двойной видимый разрыв гарантирует полное отключение цепи - необходимое условие для проведения техобслуживания. Дугогасительные камеры снижают риск возгорания при отключении под нагрузкой. Рукоятка имеет механический фиксатор положений «ВКЛ/ОТКЛ», исключающий случайное переключение.

Преимущества

• Эффективное гашение дуги благодаря специальным камерам - продлевает срок службы контактов
• Визуальный контроль состояния цепи: при отключении ножи явно видны
• Передняя смещённая рукоятка удобна для работы в плотном щите - не мешает соседним аппаратам
• Высокая коммутационная способность (22 кА) позволяет использовать в системах с большими токами КЗ
• Совместимость с сериями EKF PROxima - легко интегрируется в типовые решения

Ограничения применения

• Не предназначен для автоматического отключения - только ручное управление
• Степень защиты IP00 требует обязательной установки в закрытом щите; нельзя использовать на открытом воздухе или во влажных помещениях без дополнительной оболочки
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию или блокировки
• Не рассчитан на частые включения/выключения под нагрузкой - рекомендовано для редких операций (сервис, авария)

Примеры использования

• Главный выключатель в распределительном щите цехового оборудования
• Сервисный разъединитель перед частотным преобразователем
• Автоматический отсекатель при плановом техобслуживании станка
• Разъединитель в системе питания крупного насоса или компрессора

Практические советы

• При выборе убедитесь, что посадочные размеры щита подходят - модель требует свободного места вокруг рукоятки
• Используйте только качественные болты и шайбы при подключении - плохой контакт вызывает нагрев при 400 А
• Не используйте как основной выключатель для частых пусков - применяйте контакторы или автоматические выключатели
• Обязательно пометьте рукоятку этикеткой «Отключено - ремонт!» для безопасности персонала
• Проверьте соответствие сечения кабелей и шин номинальному току 400 А - недостаточное сечение опасно!
