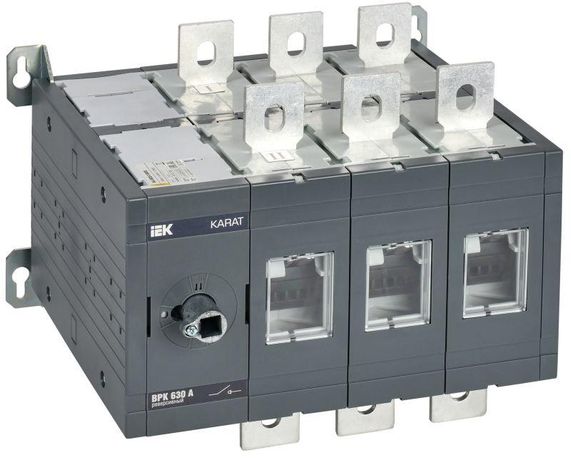

Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 630А KARAT - KA-VR20-3-0630 IEK

Выключатель-разъединитель ВРК реверсивный без рукоятки 3P 630А от бренда IEK (ИЭК), артикул ka-vr20-3-0630, предназначен для безопасного отключения и переключения трёхфазных цепей с высокой нагрузкой. Применяется в промышленных распределительных щитах там, где требуется реверсивное управление - например, на насосных станциях, конвейерах или системах вентиляции.

Назначение и область применения

Выключатель-разъединитель ВРК реверсивный без рукоятки 3P 630А используется для ручного отключения и включения трёхфазной электрической цепи под нагрузкой. Его основная задача - обеспечить физическое разрывание цепи для обслуживания, ремонта или аварийного отключения. Благодаря реверсивному исполнению, он позволяет переключать направление тока, что необходимо в системах с двунаправленным движением оборудования - например, в лифтах, транспортерах или насосных установках. Подходит для промышленных объектов, энергообъектов, нефтегазовой отрасли и крупной коммерческой недвижимости.

Технические характеристики

• Количество полюсов: 3 - для работы с трёхфазными сетями 380–400 В
• Номинальный ток: 630 А - способен длительно проводить ток такой величины без перегрева
• Номинальное напряжение изоляции: 1000 В - гарантирует надёжную изоляцию даже при скачках напряжения
• Условный ток короткого замыкания: 80 кА - выдерживает кратковременные сверхтоки при КЗ
• Тип элемента управления: поворотная ручка - требует ручного воздействия для переключения
• Тип присоединения: болтовое - клеммы для подвода кабеля через гильзы и болты
• Габариты: 282×160×311 мм - компактный формат для монтажа в типовых щитах
• Степень защиты IP00 - нет защиты от пыли и воды; устанавливается только внутри закрытых щитов
• Срок службы: 15 лет - рассчитан на долгую эксплуатацию при соблюдении условий
• Номинальная мощность AC-23: 0 кВт - не предназначена для коммутации двигателей напрямую, только для разъединения

Совместимость и монтаж

Выключатель-разъединитель ВРК реверсивный без рукоятки 3P 630А монтируется фронтально в распределительный щит. Для установки необходим свободный доступ спереди - задняя часть не защищена и не имеет крепления. Монтаж осуществляется на DIN-рейку или жесткую платформу внутри щита. Соединение с кабелем - исключительно болтовое: используются медные жилы сечением, соответствующим 630 А (обычно 150–240 мм2). Устройство не имеет встроенных автоматических расцепителей - работает только как механический разъединитель. Обязательно проверьте зазор между контактами после отключения - он должен быть видимым и достаточным для безопасности.

Безопасность и стандарты

Выключатель-разъединитель ВРК реверсивный без рукоятки 3P 630А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Он прошёл испытания на термическую и электродинамическую стойкость при токе КЗ до 80 кА. Однако из-за степени защиты IP00 устройство не допускается к установке вне герметичных корпусов. Все операции с ним должны выполняться только при отключённом питании и с применением средств индивидуальной защиты. Наличие реверса требует обязательной блокировки против одновременного включения обоих положений - рекомендуется использовать внешние электромагнитные или механические блокираторы.

Преимущества

• Высокая коммутационная стойкость - выдерживает частые включения/отключения при максимальном токе
• Надёжная конструкция - металлические контакты и прочный механизм обеспечивают долговечность
• Поддержка реверсивного режима - единственный вариант для переключения направления тока без использования контакторов
• Совместимость с сериями KARAT IEK - легко интегрируется в существующие системы с другими аппаратами этой линейки
• Длительный срок службы - 15 лет при правильной эксплуатации снижают затраты на замену

Ограничения применения

• Не предназначен для коммутации под нагрузкой выше 630 А - превышение вызывает оплавление контактов
• IP00 - нельзя устанавливать во влажных, запылённых или открытых помещениях
• Отсутствие рукоятки - требует наличия внешнего механизма управления или кнопки для удалённого действия
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, нуждается в совмещении с предохранителем или автоматом
• Нулевая номинальная мощность AC-23 - не используйте для прямого включения электродвигателей

Примеры использования

• Переключение направления движения конвейера на пищевом производстве
• Отключение питания насосной группы в системе водоснабжения перед техобслуживанием
• Реверсивное управление вентиляционными установками в крупных торговых центрах
• Разъединение секций распределительного щита на промышленном предприятии
• Обеспечение видимого разрыва цепи в соответствии с нормами ПУЭ при плановых работах

Практические советы

• Выбирайте место монтажа так, чтобы рукоятка была доступна для оператора - даже без рукоятки, её поворот требует физического доступа
• Проверяйте момент затяжки болтов при подключении - слабый контакт нагревается, слишком сильный - деформирует клемму
• Используйте этот выключатель только в паре с автоматическим выключателем или предохранителем - он не защищает, только разъединяет
• Для реверсивного режима обязательно установите механическую блокировку, предотвращающую одновременное включение двух положений
• При замене устройства - сохраняйте порядок подключения фаз: L1, L2, L3 должны остаться в том же порядке, иначе изменится направление вращения двигателя
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых переключениях
