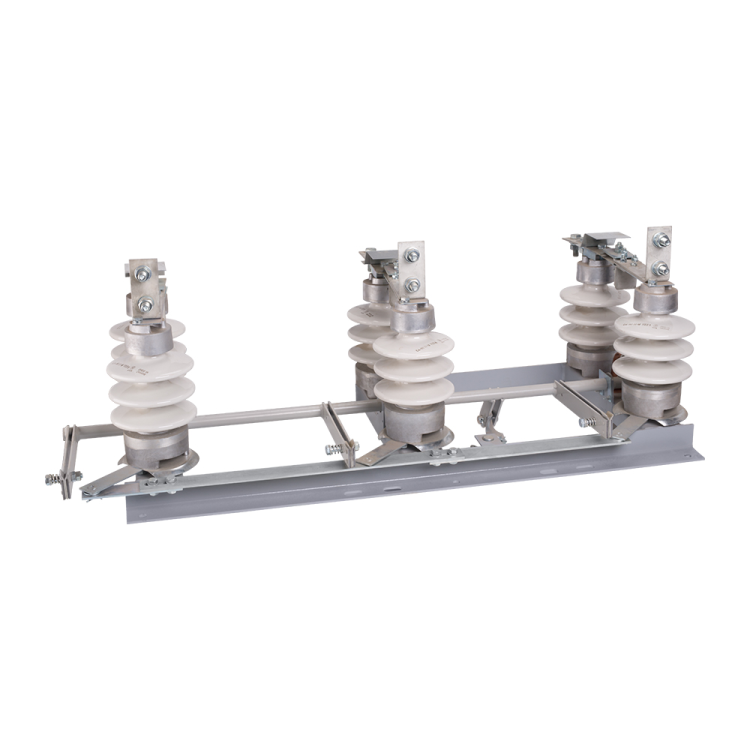

Разъединитель высоковольтный РЛНД1-10/400-УХЛ1(сингл) | 222296 КЭАЗ

Разъединитель высоковольтный РЛНД1-10/400-УХЛ1(сингл) от КЭАЗ предназначен для безопасного отключения участков высоковольтной сети при обслуживании и ремонте. Это трёхполюсный заземляющий разъединитель с ручным приводом, предварительно собранный и готовый к установке на монтажную плату. Артикул 222296 соответствует серийному решению для распределительных устройств до 10 кВ.

Назначение и область применения

Разъединитель высоковольтный РЛНД1-10/400-УХЛ1(сингл) используется для создания видимого разрыва в цепи и последующего заземления проводников после отключения нагрузки. Он применяется в комплектных распределительных устройствах (КРУ) напряжением 10 кВ, где требуется физическая изоляция оборудования перед работой персонала. Устройство не предназначено для отключения токов нагрузки или аварийных токов - только для работы в режиме «ноль тока».

Технические характеристики

• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях среднего напряжения до 10 кВ переменного тока
• Номинальный ток: 400 А - способен выдерживать постоянный рабочий ток до этого значения
• Количество полюсов: 3 - одновременно коммутирует все три фазы
• Род тока: переменный (AC) - совместим только с сетями переменного тока
• Климатическое исполнение: УХЛ1 - работает при температуре от −45 C до +40 C, устойчив к повышенной влажности и агрессивной среде
• Степень защиты: IP00 - нет защиты от внешних воздействий; требует установки внутри закрытых ячеек или щитов
• Вид привода: ручной - оперирование осуществляется вручную через рычаг или штангу
• Способ монтажа: монтажная плата - крепится болтами к металлической раме или панели
• Предварительно собран: да - сборка выполнена на заводе, не требует дополнительной сборки перед установкой

Совместимость и монтаж

Разъединитель высоковольтный РЛНД1-10/400-УХЛ1(сингл) совместим с типовыми КРУ-10, в том числе серийными решениями КЭАЗ. Монтаж выполняется на заранее подготовленную монтажную плиту с отверстиями под крепёж. Для обеспечения надёжного контакта необходимо соблюдать момент затяжки болтов, указанный в руководстве по эксплуатации. Подключение токоведущих частей должно выполняться с учётом фазировки - входные и выходные зажимы помечены. Привод расположен так, чтобы оператор мог легко добраться до него при работе вблизи аппарата.

Безопасность и стандарты

• Произведён в соответствии с ГОСТ Р 52726-2007 и ТУ3414-019-05755766-2010
• Обеспечивает видимый разрыв - обязательное условие безопасности при проведении ремонтных работ
• Не имеет функции автоматического отключения - требует ручного управления
• Изготовлен из материалов, устойчивых к коррозии и механическому износу в условиях УХЛ1

Преимущества

• Предварительная сборка снижает время монтажа и исключает ошибки при сборке на объекте
• Трёхполюсная конструкция позволяет одновременно отключить все фазы - повышает безопасность персонала
• Климатическое исполнение УХЛ1 делает изделие пригодным для использования в холодных регионах и на открытых площадках в защищённых корпусах
• Совместим с большинством стандартных КРУ-10 от КЭАЗ и других производителей

Ограничения применения

• Не предназначен для отключения токов нагрузки - нельзя использовать как выключатель
• Степень защиты IP00 требует установки только во внутренних помещениях или герметичных камерах
• Ручной привод не подходит для автоматических систем - требует наличия оператора
• Не рекомендован для установки вне помещений без дополнительной защиты от осадков, пыли и механических повреждений

Примеры использования

• Отключение секций КРУ-10 перед плановым техобслуживанием
• Заземление выводов кабельных линий перед работой на них
• Формирование изолированного участка в распределительном пункте промышленного предприятия
• Использование в энергообъектах: насосных станциях, металлургических цехах, тепловых электростанциях

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на монтажной плате габаритам разъединителя - допуск по размерам +-1 мм
• При использовании в условиях повышенной влажности регулярно контролируйте состояние контактных поверхностей - возможна оксидация
• Не используйте силовые инструменты при ручном управлении - риск повреждения механизма
• При замене старого разъединителя на новый - сверьте схему подключения, особенно порядок фаз и расположение заземляющих перемычек
• Артикул 222296 - единственный номер для заказа запчастей и сервисного обслуживания. Храните его при оформлении заявок на ремонт
