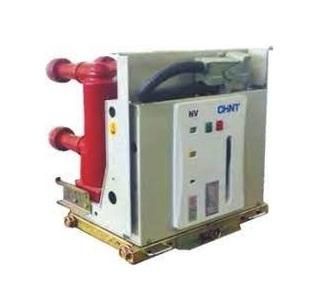

Выключатель вакуумный NV2 6-10кВ ном.ток 630А 25кА межф. расст. 150мм пружин. привод. ЦУ220В AC стац. CHINT NV2/T-630-25(150.AC220)F

Выключатель вакуумный NV2/T-630-25(150.AC220)F от CHINT предназначен для коммутации и защиты электрических цепей в распределительных устройствах напряжением 6–10 кВ. Он сочетает надежную вакуумную дугогашущую камеру, пружинный привод и возможность дистанционного управления, что делает его подходящим для автоматизированных систем энергоснабжения.

Назначение и область применения

Выключатель вакуумный NV2/T-630-25(150.AC220)F используется для включения и отключения нагрузки в распределительных сетях 6–10 кВ. Применяется в комплектных распределительных устройствах (КРУ), на подстанциях, в промышленных объектах и энергообъектах, где требуется частая оперативная коммутация. Подходит для работы в составе автоматических систем защиты и удаленного контроля.

Технические характеристики

• Номинальное напряжение: 6–10 кВ
• Номинальный ток: 630 А
• Номинальная отключающая способность: 25 кА
• Количество полюсов: 3-полюсное
• Метод разъединения: вакуумная камера — обеспечивает быстрое гашение дуги без выделения газов
• Изоляционный материал: эпоксидный — устойчив к механическим повреждениям и воздействию окружающей среды
• Привод: пружинный — работает без постоянного питания, запасается энергией при зарядке
• Питание привода: 220 В переменного тока
• Межфазное расстояние: 150 мм — соответствует требованиям безопасности для воздушной изоляции
• Тип установки: стационарный — монтируется в КРУ или щитовые корпуса
• Дистанционное управление: да — совместим с системами АСУ ТП и релейной защиты

Совместимость и монтаж

Выключатель NV2/T-630-25(150.AC220)F рассчитан на установку в стационарные ячейки КРУ с посадочными размерами, соответствующими серии NV2. Для монтажа необходим доступ к задней части аппарата для подключения силовых кабелей и проводов управления. Убедитесь, что шины и клеммы имеют достаточное сечение для тока 630 А. Питание привода подводится от сети 220 В AC через отдельный контур — рекомендуется использовать стабилизированный источник.

Безопасность и стандарты

Выключатель вакуумный NV2/T-630-25(150.AC220)F соответствует требованиям ГОСТ Р 52568-2014 и МЭК 62271-1 для высоковольтных аппаратов. Конструкция исключает выброс горючих газов при отключении, снижает риск возгорания и обеспечивает безопасность персонала. Эпоксидная изоляция защищена от образования трещин и увлажнения.

Преимущества

• Вакуумная камера гарантирует долгий срок службы без обслуживания — не требует замены контактов до 10 000 операций
• Пружинный привод позволяет работать даже при временной потере питания — важна для аварийного отключения
• Дистанционное управление упрощает интеграцию в современные системы автоматизации
• Стандартное межфазное расстояние 150 мм упрощает проектирование КРУ и снижает риск пробоя
• Эпоксидная изоляция устойчива к вибрациям, пыли и химическим воздействиям — подходит для промышленных условий

Ограничения применения

• Не предназначен для эксплуатации во взрывоопасных зонах — отсутствует взрывозащита
• Не рекомендован для частых включений при токе выше 630 А — возможен перегрев и ускоренный износ
• Требует внешнего источника 220 В AC для зарядки привода — не работает от батарей или постоянного тока
• Не имеет встроенных функций измерения тока/напряжения — необходимо подключение внешних трансформаторов

Примеры использования

• Автоматическое отключение при КЗ на подстанции 10 кВ в металлургическом цехе
• Коммутация трансформаторов в КРУ жилого комплекса
• Управляемый отключение конвейерной линии в пищевой промышленности
• Работа в связке с реле защиты типа РЗА-10 для быстрой реакции на перегрузки

Практические советы

• Перед первым включением выполните ручной заряд привода — проверьте наличие звука щелчка при срабатывании
• Проверяйте затяжку контактных соединений каждые 2 года — особенно при повышенной вибрации
• Для длительной работы в условиях высокой влажности используйте дополнительную герметизацию кабельных вводов
• При проектировании КРУ учтите, что межфазное расстояние 150 мм требует минимального свободного пространства вокруг аппарата
• Запасные части (например, пружины привода) лучше заказывать сразу — они специфичны для серии NV2/T-630-25(150.AC220)F
