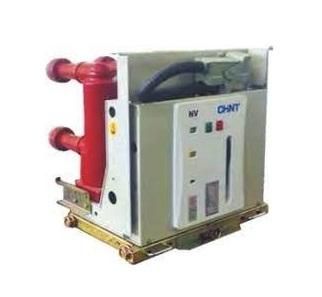

Выключатель вакуумный NXV 6-10кВ ном.ток 630А 25кА межф. расст. 150мм пружин. привод ЦУ220В AC стац. CHINT NXV-630-25(150.AC220)F

Выключатель вакуумный CHINT nxv-630-25(150,ac220)f предназначен для коммутации нагрузки и защиты сетей до 10 кВ в распределительных устройствах. Его вакуумная камера обеспечивает надежное гашение дуги, а пружинный привод позволяет работать даже при перебоях в сети питания.

Назначение и область применения

Выключатель вакуумный CHINT nxv-630-25(150,ac220)f используется для включения и отключения электрических цепей в распределительных устройствах (РУ) 6–10 кВ. Подходит для установки на подстанциях, в промышленных объектах, энергообъектах и системах с высокой частотой оперативных переключений. Применяется там, где требуется быстрое и безопасное отключение тока при аварийных ситуациях - например, при КЗ или перегрузках.

Технические характеристики

• Номинальное напряжение: 6–10 кВ
• Номинальный ток: 630 А
• Номинальное отключающее напряжение: 25 кА
• Межфазное расстояние: 150 мм
• Количество полюсов: 3-полюсное
• Метод разъединения: вакуумная камера
• Тип изоляции: эпоксидный материал
• Привод: пружинный, механический
• Питание управления: 220 В переменного тока
• Тип установки: стационарный
• Дистанционное управление: да

Совместимость и монтаж

Выключатель вакуумный CHINT nxv-630-25(150,ac220)f устанавливается в ячейки комплектных распределительных устройств (КРУ) 6–10 кВ. Монтируется жестко через фланцевые соединения - требует точной выверки по межфазному расстоянию 150 мм. Для работы привода необходимо подключение к сети 220 В AC; источник питания должен быть стабильным и иметь достаточную мощность для зарядки пружины. Устройство не предназначено для передвижных или выдвижных конструкций - только стационарная установка.

Безопасность и стандарты

Изоляция выполнена из эпоксидной смолы - обеспечивает высокую электрическую прочность и устойчивость к внешним воздействиям. Вакуумная камера исключает выброс горючих газов при отключении, что повышает пожарную безопасность. Соответствует требованиям ГОСТ Р 52568-2006 и IEC 62271-1 для оборудования среднего напряжения. Наличие дистанционного управления снижает риск травматизма при обслуживании.

Преимущества

• Вакуумная технология гарантирует долгий срок службы контактов - минимальный износ при многократных срабатываниях.
• Пружинный привод работает без постоянного подключения к сети - способен выполнять несколько циклов включения/отключения даже при отсутствии питания.
• Эпоксидная изоляция защищает от влаги, пыли и химических воздействий - подходит для помещений с повышенной запыленностью.
• Стандартное межфазное расстояние 150 мм соответствует большинству типовых решений КРУ - упрощает замену аналогичных устройств.
• Поддержка дистанционного управления совместима с современными системами автоматизации и SCADA.

Ограничения применения

• Не применяется в условиях температур ниже -25 C - возможна потеря эффективности пружинного механизма.
• Не предназначен для эксплуатации во взрывоопасных зонах - отсутствует взрывозащита.
• Требуется регулярная проверка состояния пружинного привода - не рекомендуется использовать без планового техобслуживания каждые 4–5 лет.
• Не допускается использование в сетях с постоянным током - только переменный ток 50 Гц.
• Нельзя применять вместо разъединителей - функция отключения нагрузки отличается от функции создания видимого разрыва.

Примеры использования

• Защита силовых трансформаторов 6–10 кВ на промышленных предприятиях.
• Коммутация питающих линий на подстанциях малых городских сетей.
• Автоматизация секционирования в КРУ металлургических заводов и ХПК.
• Обеспечение безопасности на объектах с высокими требованиями к бесперебойности - водоканалы, ЖКХ, медицинские учреждения.

Практические советы

• Перед монтажом проверьте соответствие межфазного расстояния 150 мм в вашей ячейке КРУ - отклонение более +-2 мм может вызвать пробой.
• Для длительной эксплуатации используйте источник питания 220 В AC с резервированием - особенно важен при работе пружинного привода.
• При замене старого выключателя сверьте параметры отключающей способности (25 кА) и номинального тока (630 А) - недостаточные значения опасны.
• Не открывайте корпус вакуумной камеры - она герметична и не подлежит ремонту. При выходе из строя меняйте весь модуль.
• При использовании в системах с частыми включениями (например, конвейеры, насосные станции) контролируйте количество операций - максимальный ресурс составляет около 10 000 циклов.
