Выключатели-разъединители DX3-IS - 3П 400 В~ 20 А 2 модуля | 406457 Legrand

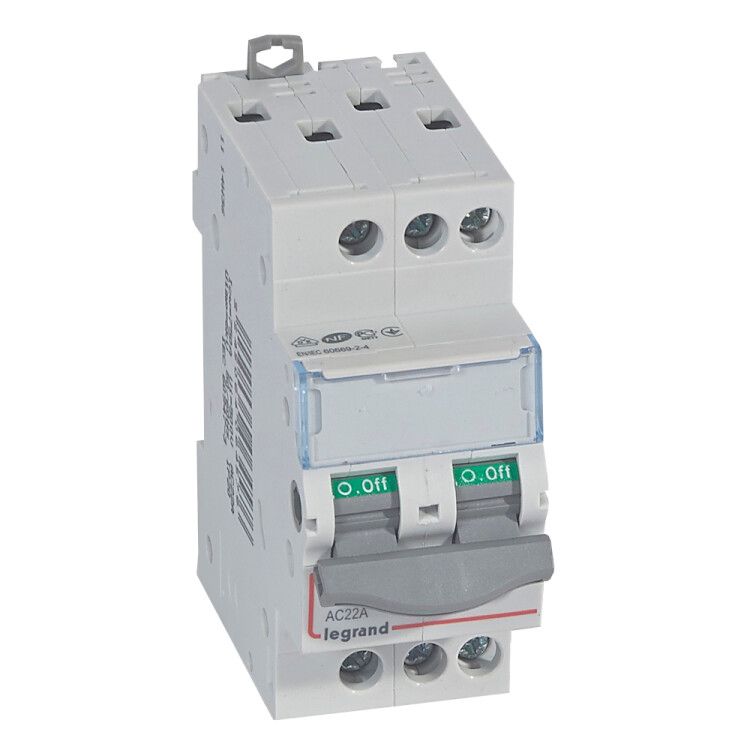

Выключатель-разъединитель Legrand DX3-IS - компактное устройство на DIN-рейку для безопасного отключения трёх фаз в бытовых и промышленных сетях до 400 В. Артикул 406457 обеспечивает механическое силовое разъединение и блокировку, что делает его надёжным решением для обслуживания оборудования.

Назначение и область применения

Выключатель-разъединитель Legrand DX3-IS предназначен для ручного отключения электрической цепи под нагрузкой и создания видимого воздушного зазора для проведения работ. Подходит для установки в распределительных щитах жилых домов, производственных линий, насосных станций и других объектов, где требуется физическая изоляция цепи перед ремонтом или техобслуживанием. Устройство не предназначено для частого включения/выключения - его задача - безопасное отключение, а не управление нагрузкой.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока
• Номинальный ток: 20 А
• Количество полюсов: 3
• Способ коммутации: выключатель-разъединитель нагрузки (не автоматический)
• Силовое разъединение: да - создаёт видимый разрыв цепи
• Количество модулей DIN: 2
• Максимальное сечение кабеля: 16 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Тип управления: тумблер с фиксацией в положении “Вкл” / “Выкл”
• Конструкция: встроенное стационарное исполнение
• Тип присоединения: винтовые зажимы
• Условный номинальный ток короткого замыкания: 4500 кА - способен выдерживать КЗ без повреждения
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, умеренный климат с повышенной влажностью
• Соответствие стандарту: ГОСТ Р 50030.3-99 (МЭК 60947-3-99)

Совместимость и монтаж

Выключатель-разъединитель Legrand DX3-IS монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть корпус на рейке - никаких дополнительных креплений не требуется. Присоединение проводов осуществляется через винтовые зажимы: максимальное сечение - 16 мм2. Медь и многожильные провода допускаются, но рекомендуется использовать наконечники. Устройство совместимо с другими модульными аппаратами Legrand серии DX3, позволяет организовать компактные щиты. Обязательно соблюдайте посадочную ширину - два модуля (36 мм) должны быть свободны на рейке.

Безопасность и стандарты

Выключатель-разъединитель Legrand DX3-IS соответствует требованиям ГОСТ Р 50030.3-99 и международному стандарту IEC 60947-3. Он имеет функцию блокировки - можно закрепить замок в положении “Выкл”, предотвращая случайное включение. Это важно для работы по технике безопасности (LOTO - Lock Out Tag Out). IP20 не обеспечивает защиту от воды или пыли - устройство устанавливается только внутри закрытых щитов. Серый цвет тумблера не является индикатором состояния - он просто отличает механизм от других элементов.

Преимущества

• Физическое разъединение цепи - гарантирует отсутствие напряжения на участке после отключения
• Блокировка - возможность запирать устройство в выключенном состоянии
• Компактность - занимает всего 2 модуля, экономит место в щите
• Надёжные винтовые зажимы - обеспечивают прочное соединение даже при больших токах
• Совместимость с сериями Legrand - легко интегрируется в существующую систему модульных устройств

Ограничения применения

• Не предназначен для частого переключения - не заменяет автоматический выключатель
• Не защищает от перегрузок и коротких замыканий - требует обязательной установки автомата или предохранителя в цепи
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с высокой запылённостью
• Нулевой показатель номинальной мощности (0 кВт) указывает, что устройство не рассчитано на управление активной нагрузкой - только на разъединение
• Не поддерживает дистанционное управление - только ручное воздействие

Примеры использования

• Отключение питания станка перед техническим обслуживанием
• Разъединение группы освещения в цеху для ремонтных работ
• Изоляция контура нагрева в термической печи
• Обеспечение LOTO-процедур на промышленных линиях
• Распределительный щит в офисном здании для аварийного отключения

Практические советы

• Перед монтажом всегда проверяйте отсутствие напряжения - даже при отключённом выключателе возможна обратная подача
• Используйте наконечники на многожильных проводах - они предотвращают ослабление контакта
• Не затягивайте винты слишком сильно - это повредит изоляцию и контакт
• При сборке щита оставьте минимум 10–15 мм свободного места вокруг устройства для доступа и вентиляции
• Подпишите каждый выключатель-разъединитель - особенно важен этот шаг при наличии нескольких цепей
• Проверяйте соответствие номинала тока: если нагрузка близка к 20 А, выбирайте устройство с запасом - лучше 25 А, если есть такая модель
