Выключатели-разъединители DX3-IS - дистанционное управление 4П 400 В~ 40 А 4 модуля | 406543 Legrand

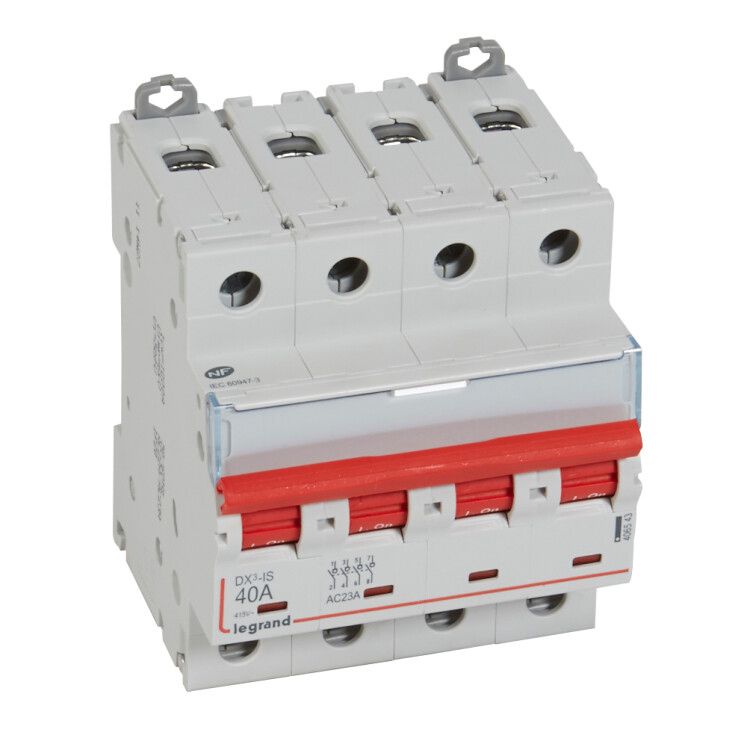

Выключатель-разъединитель Legrand Euro DX3 с артикулом 406543 — это четырёхполюсное устройство для безопасного отключения и изоляции трёхфазной сети переменного тока на 400 В. Он сочетает функции коммутационного аппарата и разъединителя, обеспечивает механическую изоляцию цепи и позволяет управлять питанием дистанционно. Подходит для установки в распределительных щитах промышленных объектов, где требуется надёжное отключение нагрузки.

Назначение и область применения

Выключатель-разъединитель Legrand Euro DX3 предназначен для ручного и дистанционного отключения электрической цепи под нагрузкой, а также для создания видимого воздушного зазора — то есть физической изоляции участка сети перед обслуживанием. Устройство применяется там, где важно гарантировать отсутствие напряжения на оборудовании: на входе в станки, насосы, конвейеры, системы вентиляции и другие промышленные потребители. Его используют в щитах автоматизации, на производствах, в логистических комплексах и энергообъектах.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальное напряжение: 400 В
• Номинальный ток: 40 А
• Количество полюсов: 4 — все полюса одновременно размыкаются
• Тип устройства: выключатель-разъединитель нагрузки — способен отключать ток до 40 А, но не предназначается для отключения КЗ
• Максимальный условный ток короткого замыкания: 4500 кА — устройство сохраняет целостность при прохождении токов КЗ, но не отключает их самостоятельно
• Способ монтажа: DIN-рейка 35 мм, занимает 4 модуля
• Тип управления: тумблер с возможностью дистанционного управления через внешний привод
• С блокировкой: да — предотвращает случайное включение при проведении работ
• Степень защиты: IP20 — защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Тип присоединения: винтовые клеммы — подходят для проводов до 25 мм²
• Цвет индикатора: красный — указывает на положение «включено»
• Конструкция: встроенное стационарное исполнение — не является переносным или мобильным устройством

Совместимость и монтаж

Выключатель-разъединитель Legrand Euro DX3 совместим с любыми DIN-рейками стандарта EN 60715. Монтаж выполняется путём защёлкивания на рейку — никаких дополнительных креплений не требует. Для работы с дистанционным управлением необходимо подключить внешний привод (например, серво-или пневматический механизм), который продается отдельно. Присоединение проводов осуществляется через винтовые клеммы — рекомендуется использовать наконечники типа ШВИ или НШВИ для многожильных проводов. После монтажа проверьте плотность затяжки — слабый контакт вызывает нагрев.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция гарантирует видимый разрыв цепи — важное условие безопасности при работе на электрооборудовании. Блокировка исключает возможность включения при открытой дверце шкафа или во время техобслуживания. Индикация красным цветом позволяет визуально определить состояние устройства даже при плохом освещении. Однако IP20 не допускает использование в сырых, пыльных или наружных условиях.

Преимущества

• Функция дистанционного управления снижает необходимость физического доступа к щиту — повышает удобство и безопасность оператора
• Механическая блокировка соответствует нормам LOTO (Lock Out Tag Out) — обязательна для промышленной безопасности
• Чёткая визуальная индикация состояния (красный цвет = включено) минимизирует риск ошибок
• Высокий ток короткого замыкания (4500 кА) обеспечивает надёжную работу в сетях с высокой потенциальной энергией КЗ
• Компактность — всего 4 модуля на четыре полюса, экономит место в щите

Ограничения применения

• Не предназначен для отключения токов короткого замыкания — для этого нужен автоматический выключатель или предохранитель
• IP20 запрещает применение в помещениях с повышенной влажностью, на улице или в пыльных средах
• Не имеет встроенной защиты от перегрузки — обязательно используйте в паре с тепловым или электромагнитным автоматом
• Дистанционное управление требует дополнительного оборудования — само устройство не содержит привода
• Номинальная мощность AC-23 равна 0 кВт — значит, он не рассчитан на частотные преобразователи или двигатели с регулированием скорости

Примеры использования

• Входной рубильник на станке ЧПУ — отключает питание перед техобслуживанием
• Разъединитель на вводе в групповой щит конвейера — создаёт изолированную зону для ремонта
• Центральный выключатель в системе вентиляции цеха — позволяет отключить всю линию одним движением
• Элемент в распределительном щите на заводе — используется в связке с автоматическим выключателем для выполнения требований ПУЭ

Практические советы

• Выбирая этот выключатель-разъединитель Legrand Euro DX3, убедитесь, что ваша система имеет автоматическую защиту — он сам её не предоставляет
• При использовании дистанционного управления закажите совместимый привод от Legrand — не все модели взаимодействуют с DX3
• Проверяйте соответствие сечения проводов и клемм — максимальное сечение 25 мм²; меньшие провода можно зажимать без наконечников
• После монтажа протестируйте блокировку: попробуйте включить устройство при открытой дверце — оно должно быть заблокировано
• Не используйте в местах, где возможен контакт с водой, маслом или химическими веществами — IP20 недостаточен
• Обязательно пометьте устройство этикеткой «Отключен — ремонт!» — это требование правил охраны труда
