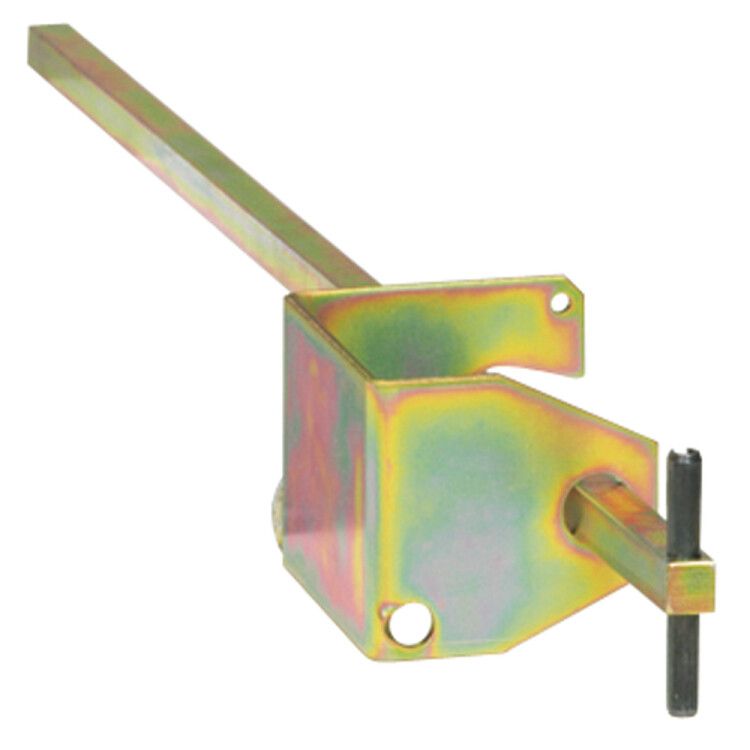

Выносная передняя рукоятка - для выключателей-разъединителей Vistop от 63 до 160 A | 022732 Legrand

Рукоятка передняя выносная для выключателей-разъединителей Vistop от 63 до 160 А обеспечивает безопасное и удобное управление устройствами из удалённого положения. Этот элемент предназначен для моделей выключателей-разъединителей Legrand Euro серии Vistop и совмещает функции управления, блокировки и защиты персонала.

Назначение и область применения

Рукоятка передняя выносная для выключателей-разъединителей Vistop от 63 до 160 А используется для дистанционного включения и отключения силовых цепей в распределительных устройствах. Подходит для установки в щитовые камеры, где требуется доступ к выключателю без открывания двери — например, на производствах, в энергообъектах, на транспорте или в системах автоматизации.

Технические характеристики

• Тип изделия: Выключатель нагрузки
• Токовая нагрузка: от 63 до 160 А
• Наличие замка: Да — позволяет заблокировать рукоятку в положении «выкл» для предотвращения случайного включения
• Наличие блокировки двери: Да — рукоятка фиксирует дверцу шкафа в закрытом состоянии при включенном положении
• Удлинение вала: Да — обеспечивает возможность установки за пределами корпуса оборудования
• Удлинённая ось: Да — увеличивает рабочий ход и упрощает монтаж в глубоких шкафах
• Дверной стопор: Да — механическая связь между рукояткой и дверью исключает её открытие при включённом состоянии
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Рукоятка передняя выносная для выключателей-разъединителей Vistop от 63 до 160 А совместима только с выключателями-разъединителями Legrand Euro серии Vistop в диапазоне 63–160 А. Установка требует точного соответствия посадочных размеров и типа механизма. Монтаж выполняется через фланец на лицевой стороне шкафа — вал рукоятки соединяется с внутренним механизмом выключателя. Для правильной сборки необходимо использовать оригинальные комплектующие Legrand.

Безопасность и стандарты

Рукоятка передняя выносная для выключателей-разъединителей Vistop от 63 до 160 А соответствует требованиям безопасности для профессионального электрооборудования. Комбинация замка, блокировки двери и дверного стопора реализует принцип «блокировка при включении» — предотвращает доступ к токоведущим частям во время работы. Соответствие нормам IEC 60947-3 и ГОСТ Р 50030.3.

Преимущества

• Обеспечивает безопасную работу без необходимости открывать шкаф — снижает риск поражения током
• Механическая взаимосвязь между рукояткой и дверью исключает человеческий фактор при эксплуатации
• Замок позволяет применять процедуры LOTO (Lock Out Tag Out) для обслуживания
• Удлинённая ось и вал позволяют устанавливать рукоятку даже в глубоких или тесных шкафах
• Интегрирована в единую систему Legrand Euro — гарантирует надёжность и долговечность

Ограничения применения

• Не совместима с другими сериями выключателей, кроме Vistop от 63 до 160 А
• Не предназначена для использования вне закрытых шкафов — не имеет степени защиты IP
• Не рекомендовано применять в условиях постоянной вибрации выше допустимых значений — возможна потеря контакта
• Не поддерживает автоматическое управление — только ручное воздействие

Примеры использования

• Энергетические подстанции — управление питанием секций без вскрытия шкафа
• Производственные линии — быстрый аварийный отключаемый контакт на конвейере
• Жилые и коммерческие здания — распределительные щиты с высокими требованиями к безопасности
• Транспортные терминалы — контроль питания оборудования в ограниченных пространствах

Практические советы

• Перед установкой проверьте соответствие модели выключателя — рукоятка работает только с Vistop 63–160 А
• При монтаже убедитесь, что вал точно вставлен в муфту — недостаточное соединение вызывает люфт и отказы
• Используйте замок всегда при проведении планового обслуживания — это обязательное правило по технике безопасности
• Не применяйте смазочные материалы внутри механизма — они нарушают работу блокировок и стопоров
• Проверяйте целостность дверного стопора ежегодно — износ может привести к потере блокировки
