Расширенные выводы OptiSwitch DI 400А 690В, 3 полюса КЭАЗ (Курский электроаппаратный завод) 275119

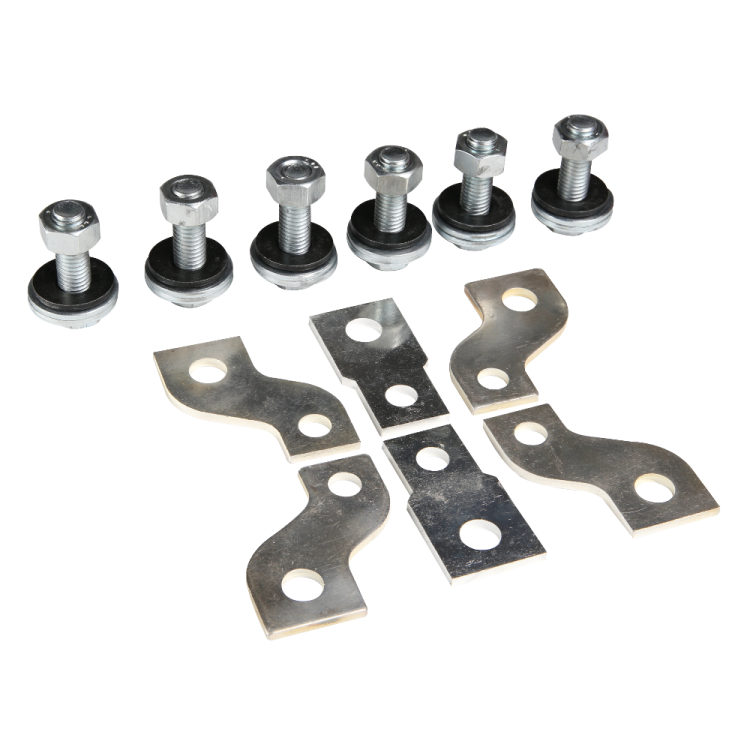

Выводы расширенные OptiSwitch DI-200~400А КЭАЗ - это компактные аксессуары для подключения внешних цепей управления и сигнализации к автоматическим выключателям серии OptiSwitch DI. Они обеспечивают надёжный доступ к контактам аппарата без вскрытия корпуса, что упрощает обслуживание и повышает безопасность при работе с оборудованием на напряжении до 690 В и токе до 400 А.

Назначение и область применения

Выводы расширенные OptiSwitch DI-200~400А КЭАЗ предназначены для подключения внешних устройств - таких как кнопочные посты, реле времени, световые индикаторы, системы контроля состояния или аварийной сигнализации - к трёхполюсным автоматическим выключателям серии OptiSwitch DI. Устанавливаются непосредственно на аппарат, позволяя выполнять монтаж и диагностику без демонтажа основного устройства. Применяются в системах управления промышленными установками: станках, конвейерах, насосных станциях, щитах распределения энергии.

Технические характеристики

• Номинальное напряжение: 690 В - подходят для работы в сетях переменного тока высокой мощности, включая промышленные сети 400–690 В.
• Номинальный ток: 400 А - рассчитаны на работу совместно с выключателями максимальной нагрузки из серии OptiSwitch DI.
• Количество полюсов: 3 - соответствуют трёхполюсным моделям выключателей, обеспечивая коммуникацию по всем фазам.
• Тип изделия: аксессуар - не являются самостоятельными коммутационными устройствами, служат исключительно для расширения функционала основного аппарата.
• Способ монтажа: на аппарат - крепятся прямо на корпус выключателя, не требуют дополнительных кронштейнов или шасси.

Совместимость и монтаж

Выводы расширенные OptiSwitch DI-200~400А КЭАЗ совместимы только с автоматическими выключателями серии OptiSwitch DI, имеющими соответствующие разъёмы для подключения аксессуаров. Монтаж выполняется после установки основного выключателя: выводы плотно защёлкиваются на специальные направляющие на боковой поверхности аппарата. Подключение проводов осуществляется через винтовые зажимы внутри выводов. Перед установкой проверьте соответствие модели выключателя и наличие свободных контактов для подключения сигналов.

Преимущества

• Ускоренный сервис - возможность замены или диагностики цепей управления без отключения питания самого выключателя (при соблюдении правил безопасности).
• Защита от случайного отключения - выводы механически заблокированы при установленном основном аппарате, предотвращают некорректную сборку.
• Стандартная форма и размер - обеспечивают взаимозаменяемость между различными модификациями OptiSwitch DI одного номинала.
• Минимальное влияние на габариты - не увеличивают ширину шкафа, так как монтируются вплотную к корпусу выключателя.

Ограничения применения

• Не предназначены для коммутации силовых цепей - работают только с цепями управления и сигнализации малых токов (не более 400 А, но фактически - до нескольких ампер).
• Не используются с другими сериями выключателей - даже если они имеют аналогичный номинал, физическое соединение возможно только с OptiSwitch DI.
• Не допускается использование вне температурного диапазона, указанного для основного выключателя - выход за границы условий эксплуатации снижает долговечность контактов.

Примеры использования

• Подключение индикатора «Работа»/«Отключен» к выключателю на щите питания станка.
• Запитка реле времени для последовательного запуска оборудования после включения главного автомата.
• Передача сигнала «Автомат сработал» в систему SCADA через вспомогательные контакты.
• Интеграция с кнопочными постами дистанционного отключения в опасных зонах производства.

Практические советы

• Выбирайте выводы с учётом типа необходимых контактов - нормально замкнутые (НО) или нормально разомкнутые (НА) - указываются в документации на выключатель.
• Проверяйте целостность контактов перед первым включением - особенно если оборудование хранилось в условиях повышенной влажности.
• Не перегружайте выводы большим количеством проводов - каждый зажим предназначен для одного-двух проводов сечением до 2,5 мм2.
• При замене выключателя - всегда используйте оригинальные выводы OptiSwitch DI-200~400А КЭАЗ; сторонние аналоги могут не обеспечить герметичность или надёжность контакта.
