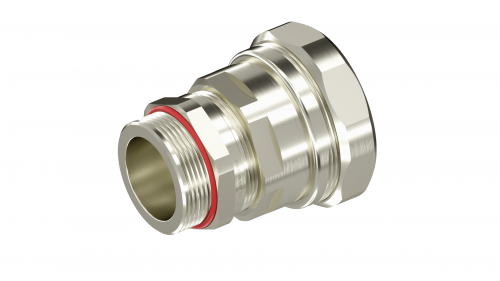

Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M20х1,5 D8-13мм, Dn20мм. Никелированная латунь. IP66/68 - 6018ANP22BKM2SB ДКС

Кабельный ввод взрывозащищенный ANP под небронированный кабель в металлорукаве M20×1,5 с диаметром кабеля 8–13 мм и исполнением из никелированной латуни обеспечивает герметичную и безопасную проходку провода через стенку оборудования в зонах с повышенным риском взрыва. Артикул 6018ANP22BKM2SB соответствует требованиям международных норм для работы в опасных средах.

Назначение и область применения

Кабельный ввод ANP предназначен для надежного вывода небронированного кабеля из внешней сети прямо внутрь взрывозащищенного оборудования - таких как шкафы, щитки, клеммные коробки и посты управления. Он используется там, где есть возможность образования взрывоопасных смесей газов, паров или пыли класса IIC и IIIC. Подходит для установки на объектах химической, нефтегазовой, горнодобывающей промышленности, а также на производствах с высокой степенью запыления или влаги.

Технические характеристики

• Резьба: М20×1,5 - стандартизированная метрическая резьба для плотного соединения с корпусом оборудования;
• Диаметр кабеля: 8–13 мм - позволяет фиксировать кабели без бронирования, включая силовые и сигнальные;
• Степень защиты: IP66/IP68 - полностью защищен от мощных струй воды и длительного погружения в жидкость; пылевой уровень - максимальный;
• Материал: Латунь с никелированным покрытием - прочная, антикоррозийная, совместима с агрессивными средами;
• Температурный диапазон: от –65 C до +130 C - работает в экстремальных условиях, включая холодильные камеры и нагреваемые участки;
• Уплотнение: Уплотнительное кольцо - обеспечивает герметичность вокруг кабеля без необходимости дополнительных материалов;
• Ударопрочность: Да - выдерживает механические нагрузки при монтаже и эксплуатации;
• Галогены: Отсутствуют - материал безопасен при возгорании, не выделяет токсичных веществ;
• Цвет: Светло-серый - визуально отличается от обычных пластиковых аналогов, легко опознаётся на месте монтажа.

Совместимость и монтаж

Кабельный ввод ANP имеет прямолинейное исполнение и рассчитан на установку в отверстие диаметром 20 мм (Dn20 мм) в металлическом корпусе. Для монтажа требуется предварительно просверленное отверстие с резьбой М20×1,5. Кабель протягивается через центральное отверстие, после чего затягиваются два элемента: корпус ввода в отверстие и уплотнительное кольцо вокруг самого кабеля. Не требует специального инструмента - достаточно рожковых ключей. Примечание: не предназначена для установки на бронированный кабель - используйте другие типы вводов для них.

Безопасность и стандарты

Артикул 6018ANP22BKM2SB сертифицирован по следующим стандартам взрывозащиты:

• 1Ex db IIC Gb - взрывозащищённый корпус типа “d” для зон 1 и 21;
• 1Ex e IIC Gb - увеличенная безопасность типа “e” для зон 1 и 21;
• 2Ex nR IIC Gc - ограниченная энергия типа “r”, допущено применение в зоне 2;
• Ext b III C Db - защита от воспламенения пыли категории III C в зоне 21.

Это делает изделие подходящим для всех основных классификаций взрывоопасных зон согласно ГОСТ 31616 и IEC 60079.

Преимущества

• Высокая механическая прочность благодаря литому корпусу из никелированной латуни - долговечен даже при частых демонтажах;
• Никелированное покрытие снижает окисление и повышает срок службы в агрессивных средах;
• Отсутствие галогенов - соответствие современным экологическим требованиям и безопасности при пожаре;
• Поддержка двух уровней защиты IP66 и IP68 одновременно - гарантирует работу в любых погодных условиях;
• Функциональность без дополнительных комплектующих - всё необходимое встроено в один модуль.

Ограничения применения

• Не применяется для бронированных кабелей - диаметр жилы и наличие брони нарушают герметичность уплотнения;
• Запрещено использовать в средах с постоянным воздействием открытого пламени или сверхвысокими давлениями выше указанных параметров;
• Не рекомендован для многожильных кабелей с диаметрами менее 8 мм - возможен люфт и потеря степени защиты;
• Требует точного соблюдения момента затяжки - перетяжка может деформировать уплотнительное кольцо и нарушить герметичность.

Примеры использования

• Подключение кабеля питания к взрывозащищенному двигателю в нефтепереработке;
• Прокладка сигналов от датчиков уровня в клеммной коробке на газоперекачивающем агрегате;
• Ввод в распределительный щит в углеперерабатывающем цехе с наличием пыли класса IIIC;
• Обвязка систем автоматизации в химических реакторах с агрессивными парами.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в интервал 8–13 мм. Если меньше - используйте термоусадочные трубки для усиления уплотнения;
• При использовании в местах с вибрациями дополнительно закрепите кабель на расстоянии 10–15 см от ввода, чтобы исключить передачу усилий на уплотнение;
• При замене старого ввода всегда проверяйте состояние резьбы в корпусе - поврежденная резьба снижает эффективность взрывозащиты;
• При работе в условиях низких температур (+40 C ниже ноля) перед установкой прогрейте уплотнительное кольцо до комнатной температуры - это повысит эластичность и герметичность;
• Для контроля качества сборки можно выполнить тест на герметичность - например, продувка воздухом под давлением 0,5 Бар.
