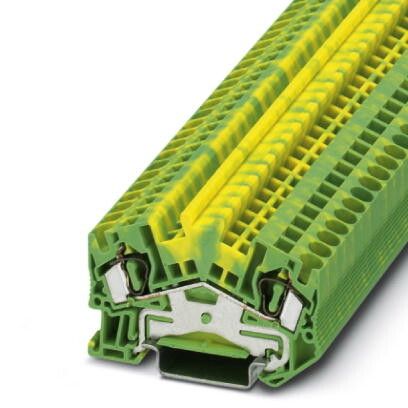

Заземляющий клеммный модуль с пружинными зажимами STS 4-PE | 3036440 Phoenix Contact

Клеммный модуль заземляющий с пружинными зажимами STS 4-PE от Phoenix Contact предназначен для надежного соединения проводников с системой заземления. Артикул 3036440 обеспечивает быстрый и безопасный монтаж без инструментов, что особенно ценно в условиях ограниченного доступа или высоких требований к скорости сборки.

Назначение и область применения

STS 4-PE используется для создания точечных заземляющих соединений в распределительных щитах, автоматических системах управления и промышленном оборудовании. Модуль позволяет подключить один или несколько проводников заземления к общей шине, обеспечивая постоянную электрическую связь с контуром заземления. Подходит для установки на DIN-рейку в щитах любого типа.

Технические характеристики

• Тип зажима: пружинный (клиновой), безвинтовой
• Максимальное сечение провода: 4 мм2
• Рабочее напряжение: до 500 В переменного тока
• Номинальный ток: 24 А
• Количество входов: 1
• Выход: одна общая шина PE
• Материал контактов: медная сплавная лента с никелированием
• Изоляция: полиамид PA66, самозагасающий
• Степень защиты: IP20
• Установка: на DIN-рейку 35 мм

Совместимость и монтаж

STS 4-PE совместим с любыми стандартными DIN-рейками шириной 35 мм. Для подключения достаточно зачистить изоляцию с провода на 8–9 мм и вставить его в зажим до характерного щелчка. Отключение происходит путём нажатия на рычаг зажима - никаких отверток или гаечных ключей не требуется. Устройство легко фиксируется на рейке механическим замком. Каждый модуль занимает одну ячейку (17,5 мм) на рейке.

Безопасность и стандарты

STS 4-PE соответствует требованиям IEC 60947-7-1 и EN 61558-2-2. Конструкция исключает случайное выпадение провода даже при вибрациях. Никелирование контактов предотвращает окисление, сохраняя низкое переходное сопротивление на протяжении всего срока службы. Применение материалов класса UL94 V-0 снижает риск распространения пламени.

Преимущества

• Быстрая установка и демонтаж - нет необходимости затягивать винты
• Надежное удержание провода благодаря пружинному механизму
• Не требует обслуживания - не нуждается в периодической проверке затяжки
• Подходит для многожильных и одножильных проводов одного сечения
• Защита от перегрева благодаря термостойкому корпусу

Ограничения применения

• Не предназначена для проводов сечением более 4 мм2 - использование больших проводов недопустимо
• Не рекомендуется применять в средах с повышенной влажностью вне щита - степень защиты IP20 не обеспечивает защиту от брызг и пыли
• Не подходит для частых подключений/отключений - механизм рассчитан на долговременную фиксацию
• Не использовать для подключения силовых проводов выше 24 А - возможен перегрев

Примеры использования

• Заземление корпусов частотных преобразователей в промышленных станках
• Объединение нескольких защитных проводников в распределительном щите
• Подключение экранов кабелей связи к общей шине PE
• Фиксация заземляющего провода в щитах управления насосами и компрессорами

Практические советы

• Перед установкой всегда зачищайте провод до металлического блеска - оксидная плёнка увеличивает сопротивление
• Не используйте инструменты для вставки провода - это повредит внутренний механизм зажима
• Проверьте соответствие сечения провода 4 мм2 перед монтажом - превышение вызывает плохой контакт
• При групповой установке нескольких модулей соблюдайте минимальный шаг между ними - не менее 1 мм для теплоотвода
• STS 4-PE можно комбинировать с другими модулями серии STS для формирования многофункциональных заземляющих решений
